工业传动用静音齿形无声链条结构

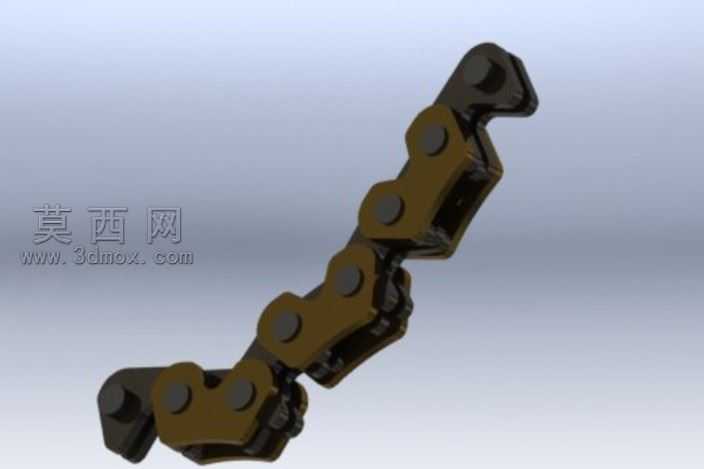

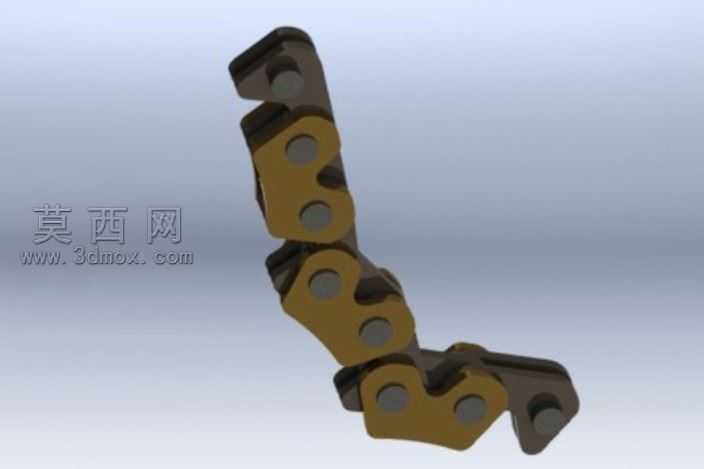

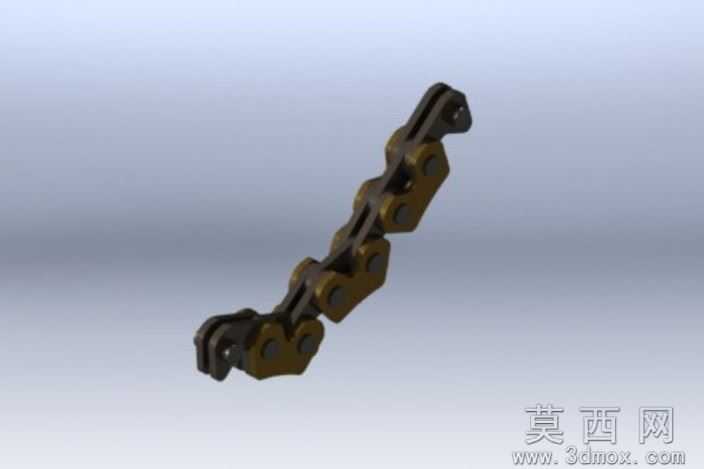

本作品为工业传动场景设计的静音齿形无声链三维模型，建模过程以实际工业链传动的设计规范为核心依据，首先完成链节单体的参数化建模：依据齿形链的啮合特性，精准绘制链板的外轮廓齿形，保证链节与链轮啮合时的接触面积均匀，降低啮合冲击与运行噪音，这也是无声链区别于普通滚子链的核心设计要点。建模时对链板的铰接孔位做了同轴度约束，每个链板的销轴孔尺寸公差控制在合理区间，保证相邻链节铰接后转动灵活无卡滞，同时避免铰接间隙过大导致的传动精度下降。销轴部分采用圆柱实体建模，与链板孔位设置过盈配合的装配约束，还原实际生产中销轴与链板的压装装配关系，保证链条整体的结构强度。完成单节链节建模后，通过阵列与铰接约束完成多节链节的装配，装配过程中逐节调整链节的转动角度，还原链条自然弯折的形态，同时验证相邻链节转动时无结构干涉，保证链条可顺利完成绕链轮的弯曲传动动作。材质渲染阶段，链板部分采用发黑处理的金属材质，调整材质的粗糙度与金属度参数，还原工业传动链表面经过热处理后的哑光金属质感，销轴部分做了细微的高光处理，区分不同部件的材质特性。场景采用柔和的渐变背景光，避免强光反射遮挡链节的结构细节，同时添加微弱的环境光遮蔽效果，突出链板之间、链板与销轴之间的装配层次，让整体结构的展示更加清晰直观。设计过程中重点考量无声链的静音传动特性，通过优化链板齿形的啮合角度，让链条与链轮啮合时实现渐进式接触，相比普通滚子链可大幅降低运行时的冲击噪音，适用于对传动噪音有严格要求的工业设备、精密传动场景。模型整体结构完整，各部件的装配关系符合实际机械设计标准，可用于传动结构的原理演示、设备装配的干涉校验以及相关传动方案的设计参考，完整还原了无声链从单体零件到整体装配的全部结构细节，能够直观展现静音齿形链的工作原理与结构特点。
