环形轨道输送设备整体结构设计

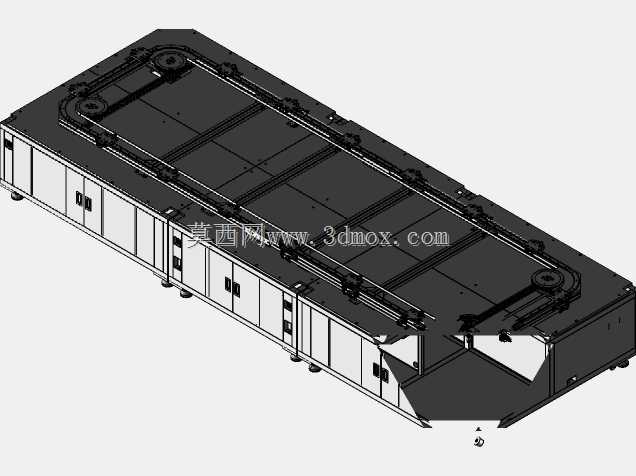

　　这套环形轨道输送设备的三维结构，核心面向3C电子组装、汽车零部件精密装配、医药包装分拣这类需要多工位循环作业的生产场景，区别于直线输送设备的单向流转局限，环形布局能够让工装治具在闭环轨道上完成上料、加工、检测、下料全流程循环，无需额外设置空治具回流线，能大幅压缩生产线的横向占地空间，尤其适合厂房面宽有限但需要排布多道加工工序的车间布局。从结构组成来看，设备主体采用一体式焊接机架作为承载基础，机架外侧排布可拆卸式检修门板，门板上预留嵌入式门锁与观察口，日常维护时无需拆解整机框架，仅需打开对应位置的门板即可检修内部的传动组件、线缆与气路管线，机架底部配置可调式支撑脚杯，可根据车间地面的平整度调整设备整体水平度，

　　抵消地面沉降或铺装误差带来的轨道水平偏差，避免载具运行时出现卡滞、抖动问题。轨道部分采用闭环矩形布局，四个转角位置配置定制导向轮组，轮组采用双列深沟球轴承支撑，外圈包覆聚氨酯耐磨层，既能够降低载具高速通过转角时的刚性冲击，也能减少金属轮与金属轨道直接摩擦产生的噪音与金属碎屑，适配洁净车间的生产环境要求。直段轨道采用精密研磨的直线导轨作为导向基准，导轨安装面经过铣削精加工，平面度控制在0.02mm每米范围内，保证载具在直段运行时的位置精度，满足装配工位对工件定位误差小于0.1mm的工艺要求。传动系统采用同步带驱动方案，同步带沿环形轨道内侧布置，带体上设置等间距的载具连接座，每个连接座可根据生产需求适配不同规格的工装托盘，

　　托盘定位销采用快拆式设计，切换生产产品时仅需更换对应定位销与托盘，无需调整轨道与传动结构，能够兼容多品种小批量的柔性生产需求。驱动单元布置在轨道其中一个直段的下方位置，采用伺服电机搭配行星减速机的动力组合，可根据生产节拍调整输送速度，最快运行速度可达0.5m/s，同时支持多段速控制，在上下料、加工检测工位可自动降速至0.1m/s保证定位精度，在空段回流时可提速缩短流转周期。设备的安装边界需要提前在车间地面规划对应尺寸的安装区域，机架底部的脚杯固定孔位间距沿设备长度方向每800mm设置一组，安装时需要保证设备整体水平度偏差不超过0.05mm/m，轨道顶面与车间地面的基准高度可根据配套的加工设备高度调整，

　　常规配置下轨道顶面距地面高度为900mm，适配人工操作工位与标准自动化加工设备的对接高度。设计过程中重点考虑了载具运行的平稳性，在轨道上下两侧均设置导向限位结构，避免载具在高速运行时出现上下窜动，尤其是在转角位置，额外设置了侧向压紧轮，抵消载具通过转角时产生的离心力，防止载具脱轨或出现位置偏移。机架内部预留了充足的线缆与气路布置空间，可根据用户需求集成RFID载具识别系统、工位阻挡器、定位顶升机构，实现每个载具的全程位置追踪与工位精准定位，无需额外搭建外部安装支架。整体结构采用模块化设计思路，直段轨道与转角轮组均为独立模块，可根据生产需求调整环形轨道的整体长度与宽度，适配不同数量的加工工位排布，设备组装时仅需通过定位销与螺栓连接各模块即可，无需现场焊接，大幅缩短现场安装调试的周期。
