网带式连续工业烘干固化炉设备结构

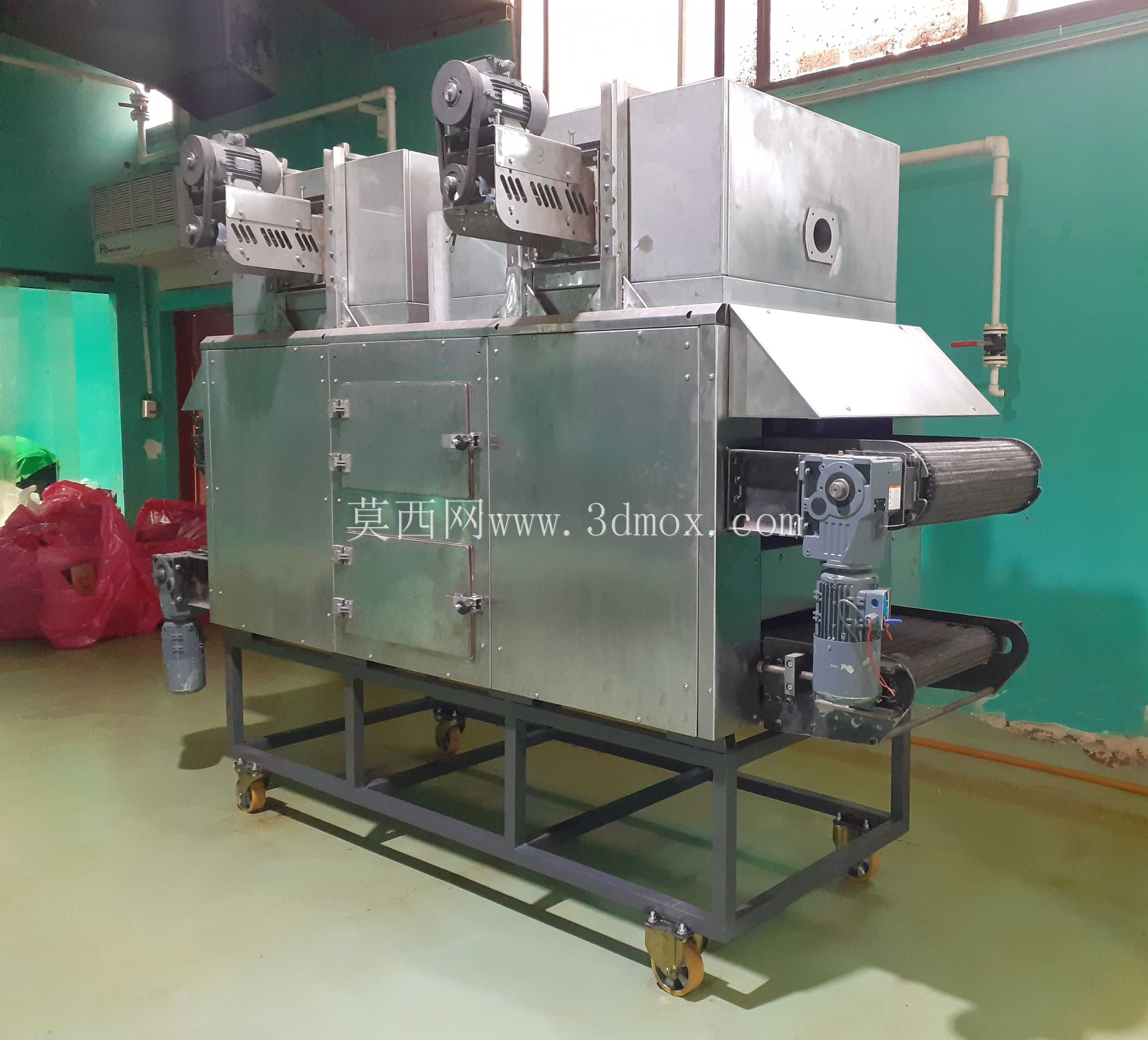

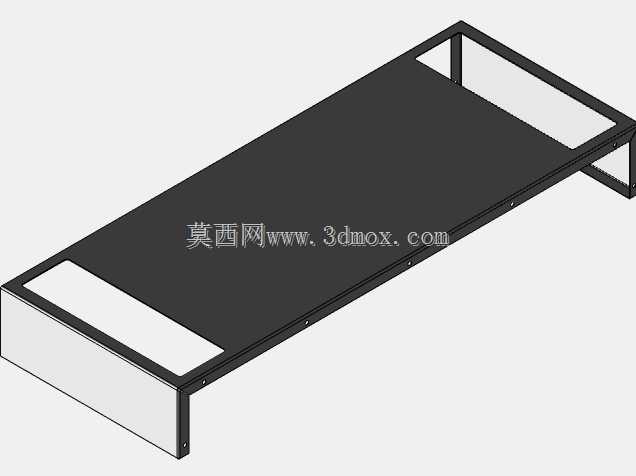

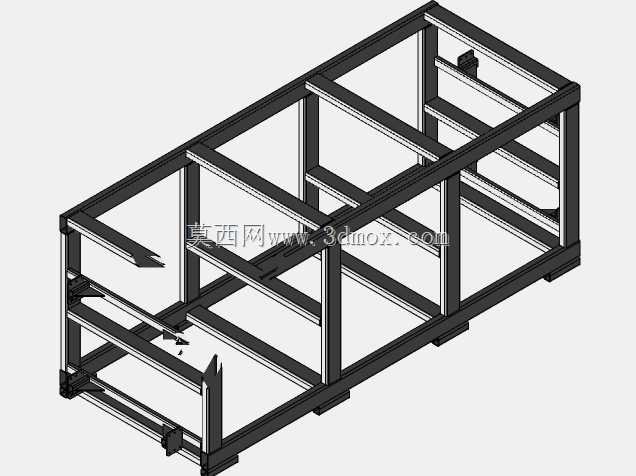

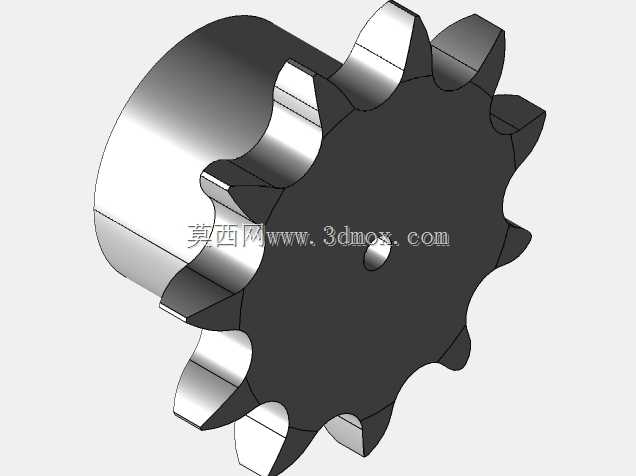

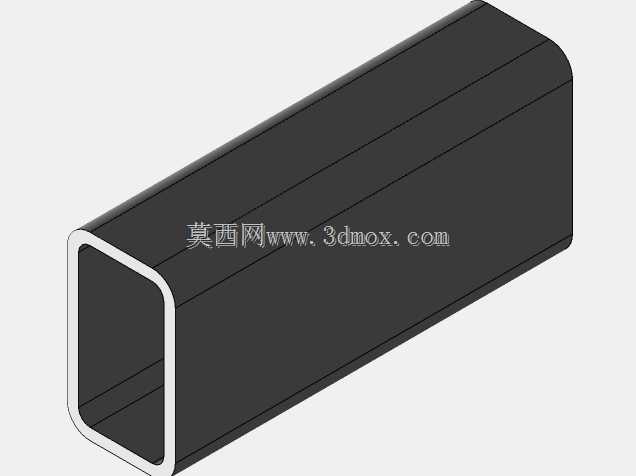

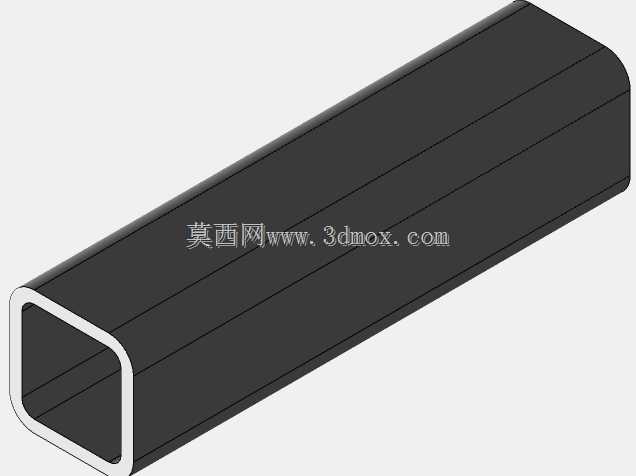

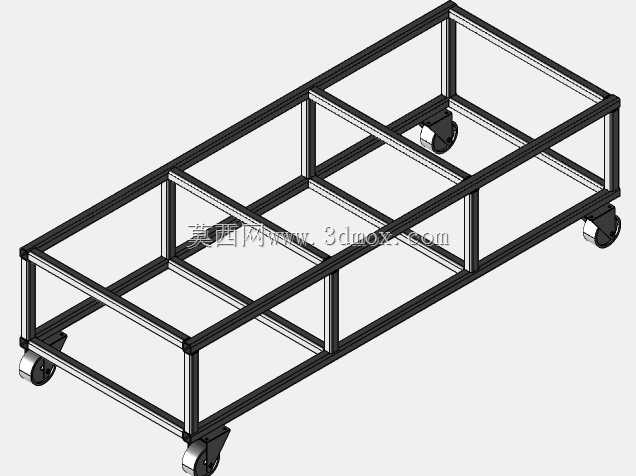

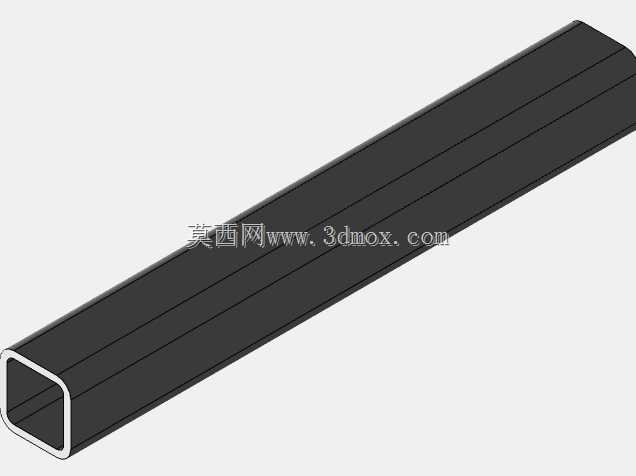

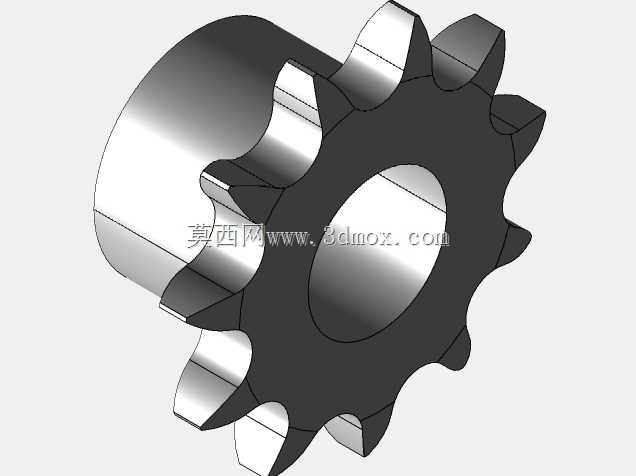

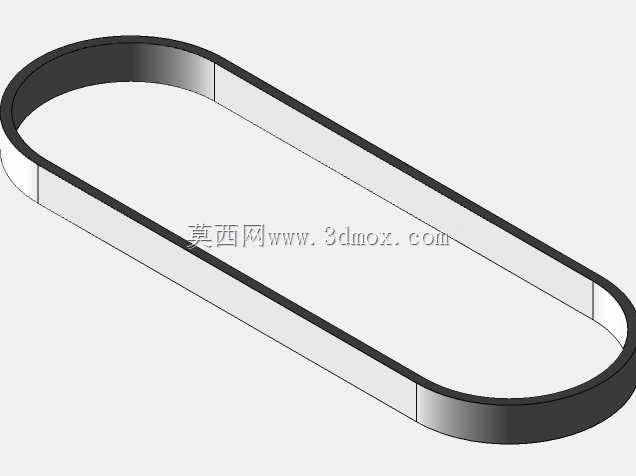

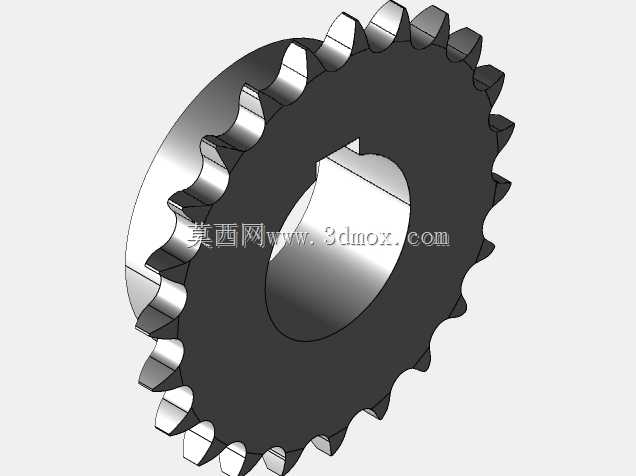

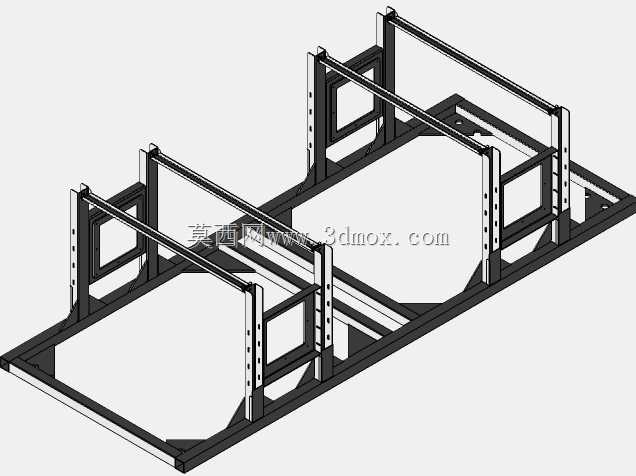

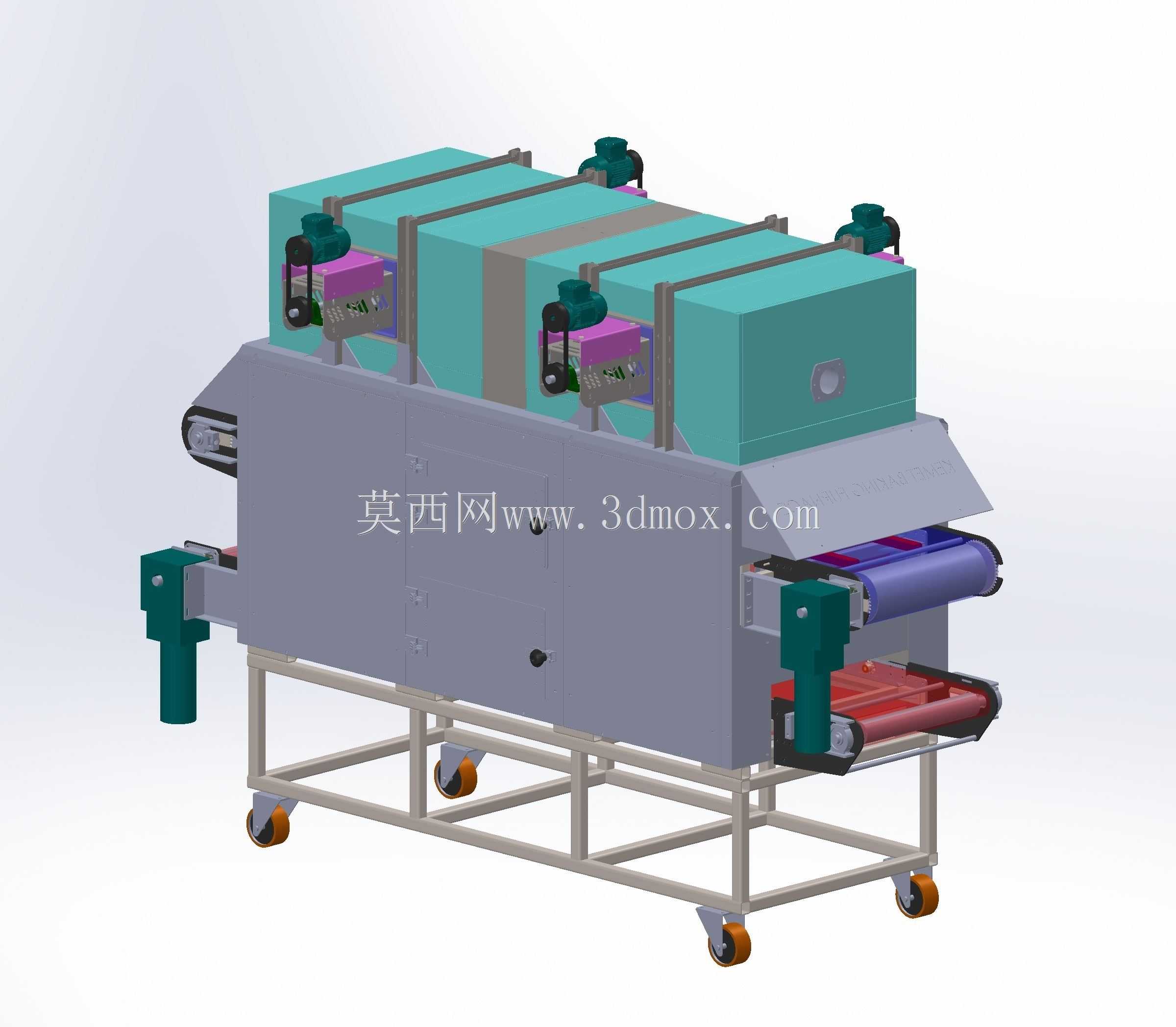

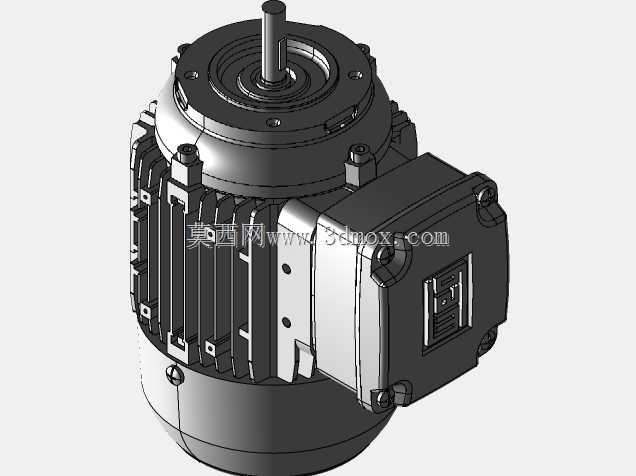

　　这款连续式网带烘干设备，主要面向表面处理、食品加工、电子元器件封装、橡塑制品后硫化等需要连续式加热烘干、固化、除湿的生产场景，替代传统批次式烘箱，适配流水线连续生产节拍，减少工件上下料的周转等待时间，提升整线生产的流转效率。设备整体采用分段式模块化炉体设计，主体框架采用标准矩形方管焊接成型，底部配置带刹车的万向脚轮，既可以满足车间内短距离移位调整的需求，也可以在定位后锁止脚轮保证设备运行稳定性，框架底部预留120mm的地面间隙，方便日常清洁地面掉落的工件碎屑、清理输送线下方的积尘，也避免地面潮气直接侵蚀设备底架。输送部分采用双层网带结构设计，上层网带负责承载待处理工件，以可调速的减速电机驱动，

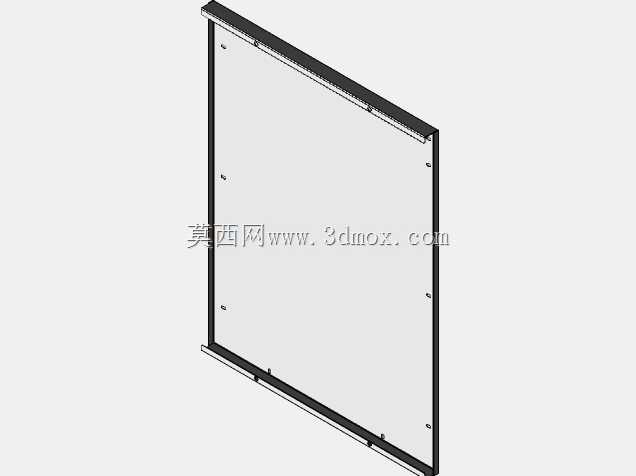

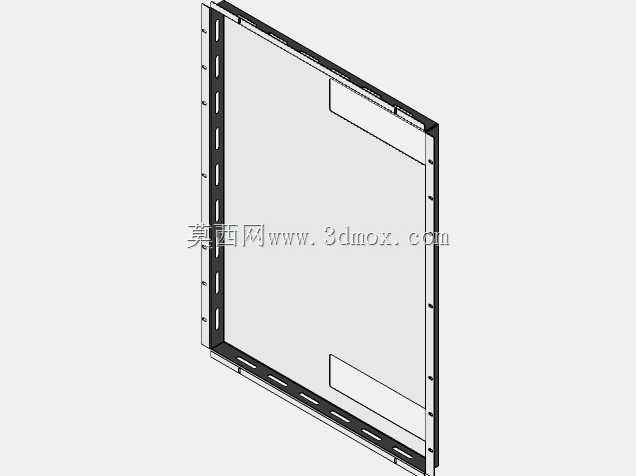

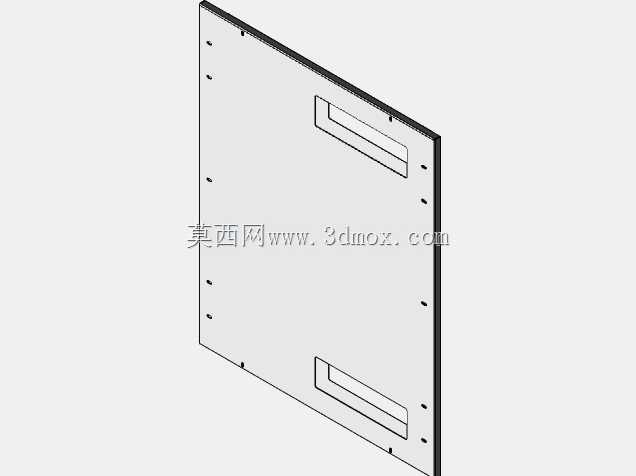

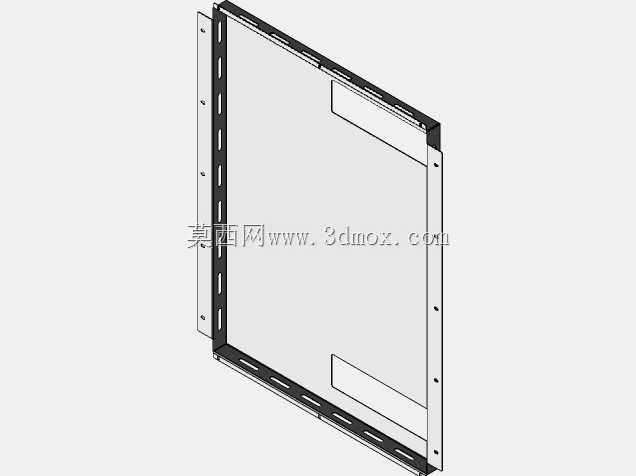

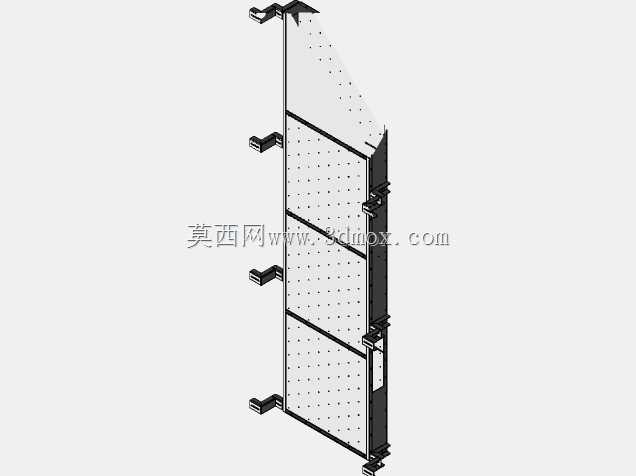

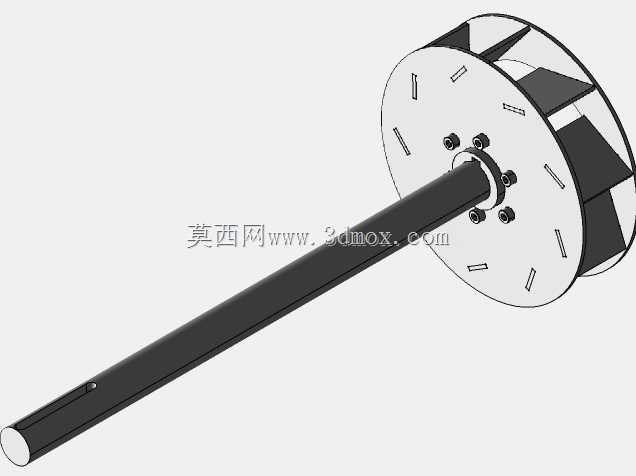

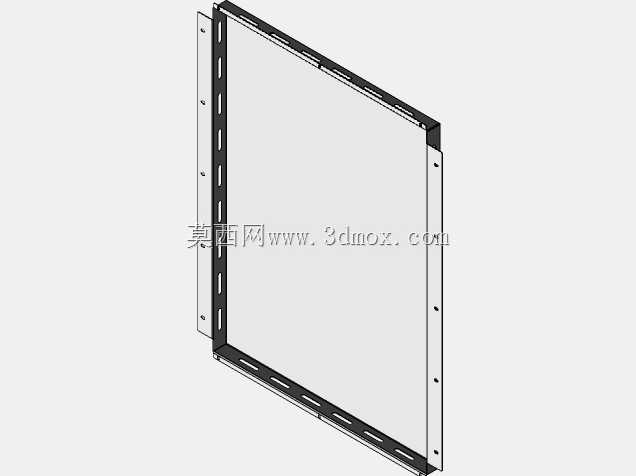

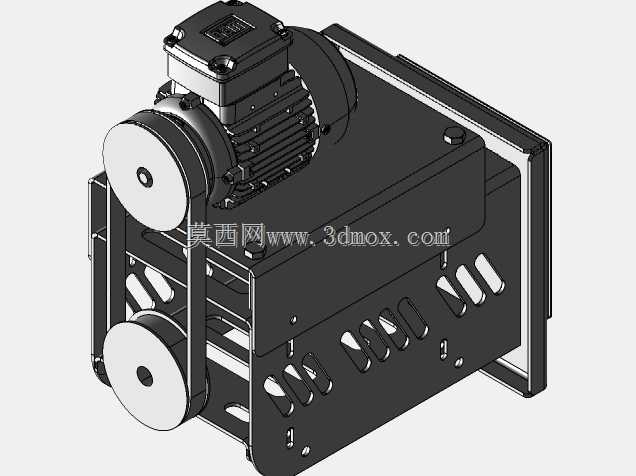

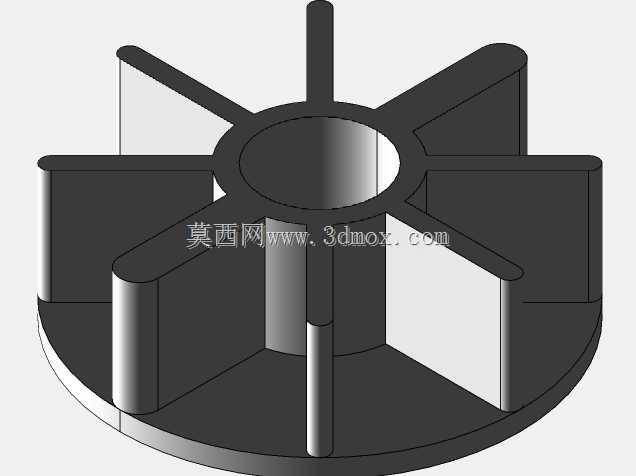

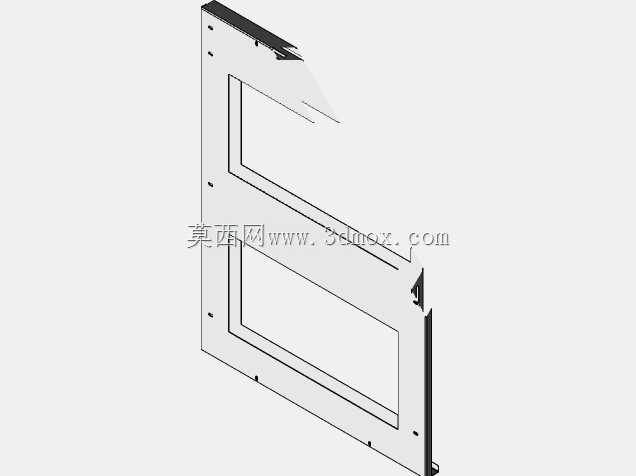

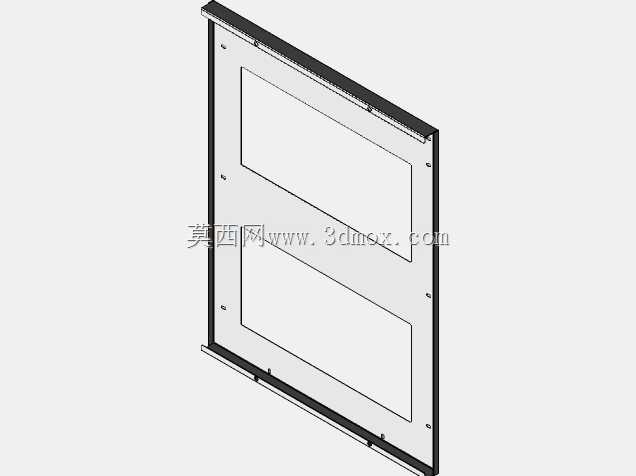

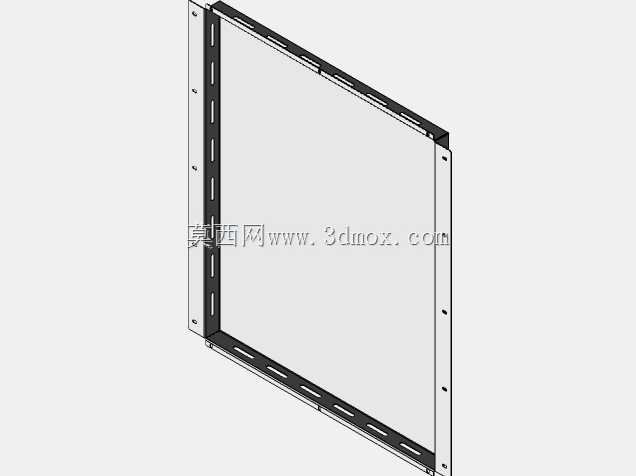

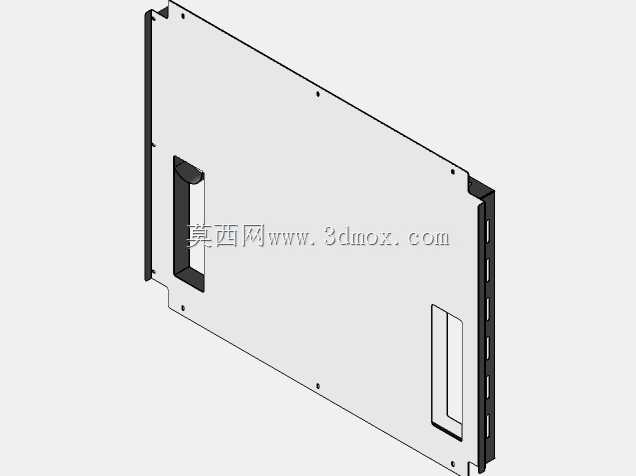

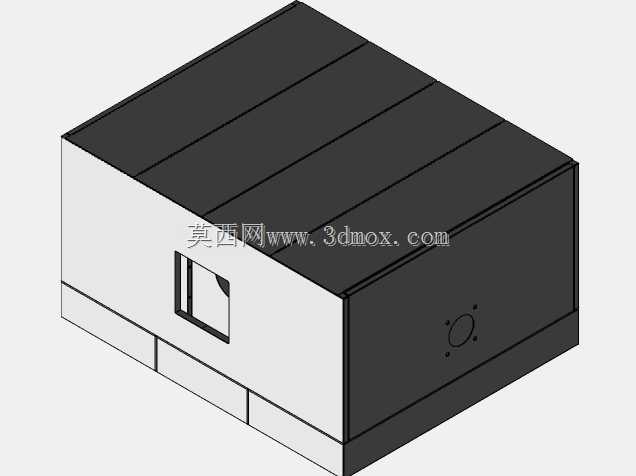

　　运行速度可根据不同工件的烘干工艺要求在0.1-0.5m/s区间内调整，适配不同含水率、不同固化温度要求的工件处理节拍；下层为返程网带段，在出料端设置倾斜导料结构，可将烘干完成的工件顺滑导送至下一道工序的接驳输送线上，避免工件直接跌落造成磕碰损伤。炉体加热段采用多单元独立控温结构，每个加热单元配置独立的循环风机与加热组件，可根据工艺需求单独设定各段的工作温度，实现从进料端的低温预热段、中段的恒温加热烘干段到出料端的缓冷段的温度梯度设置，避免工件骤然升温导致的表面开裂、涂层起皱、内部应力集中等工艺缺陷；每个加热单元的侧部都设置可快拆的检修门，日常维护时无需拆解整段炉体，即可快速更换加热元件、清理风道内的积尘杂物。

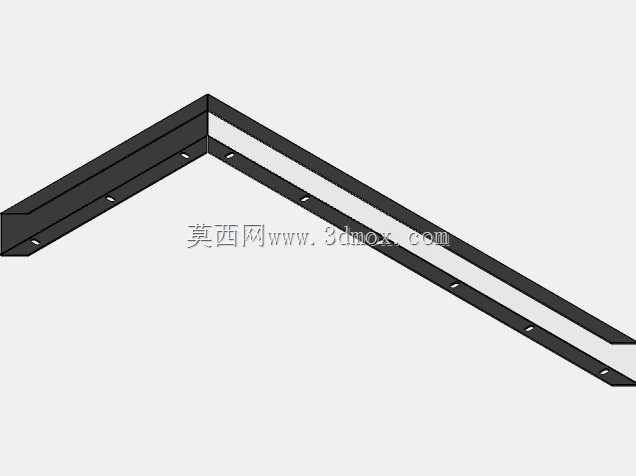

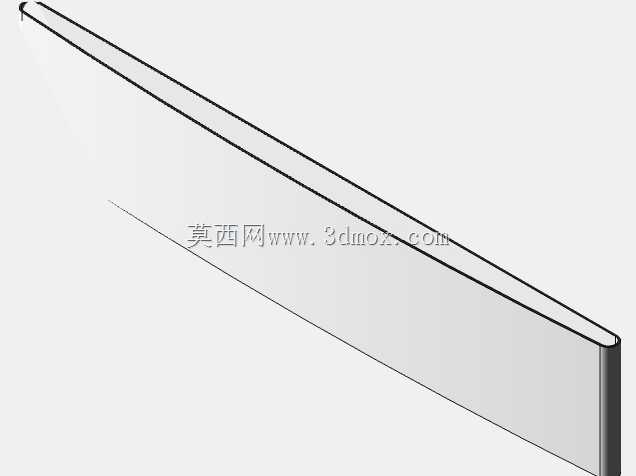

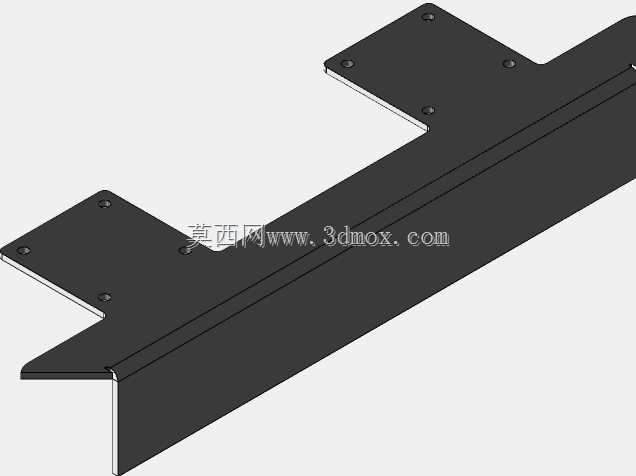

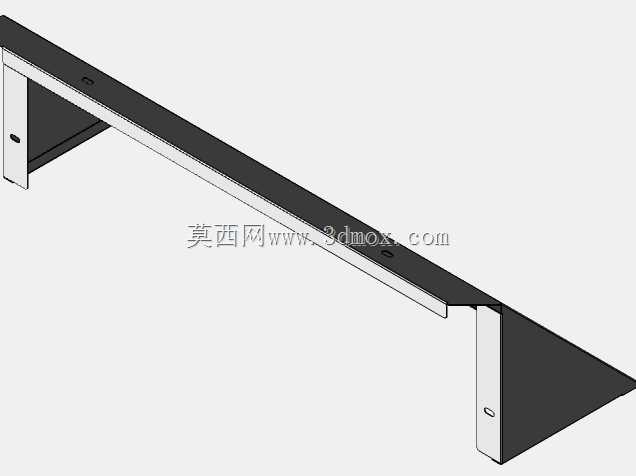

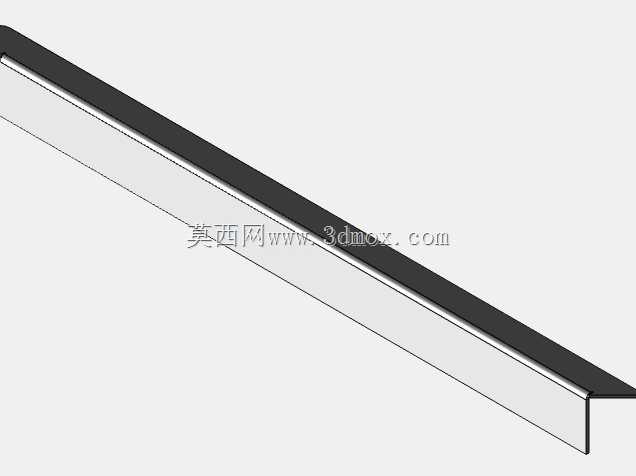

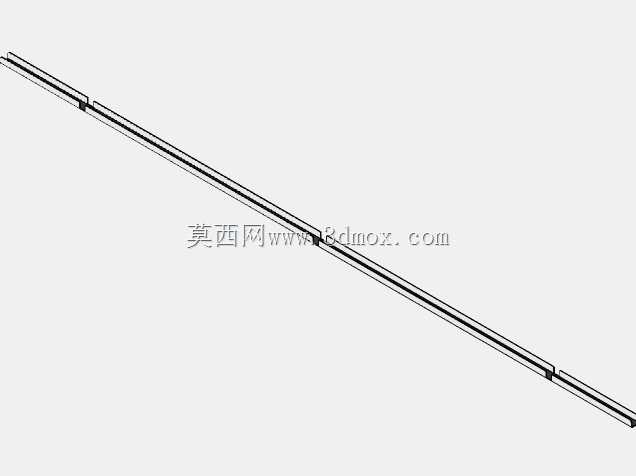

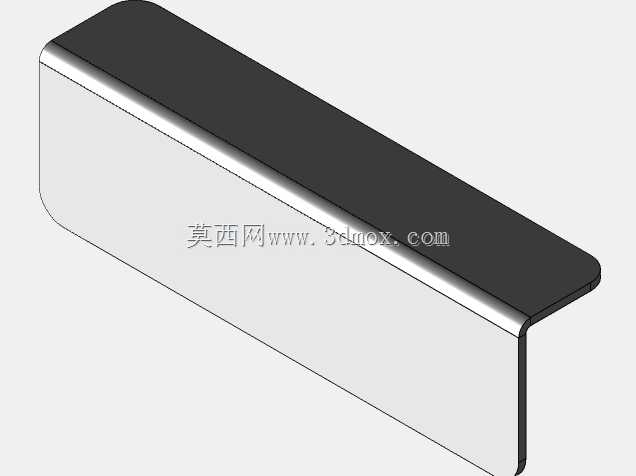

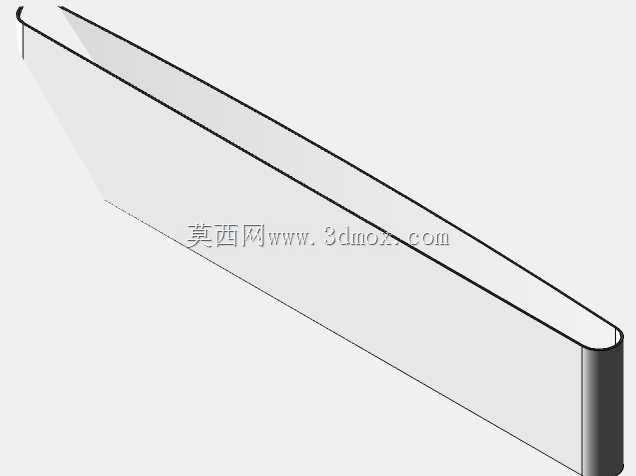

　　设备的进料端与出料端都设置延伸的挡边结构，防止工件在进出炉体时从网带侧边滑落，炉体顶部的多个风机单元采用错位布置，保证炉内热风循环无死角，网带上下方的热风可以形成对流，让网带上不同位置的工件都能获得均匀的加热效果，避免出现局部烘干不足、局部过烘的质量问题。在安装边界上，设备进料端需要预留至少800mm的操作空间，方便操作人员摆放待处理工件或者接驳上料机构，出料端需要预留1000mm的空间用于接驳冷却线或者收料装置，设备两侧需要预留600mm的检修通道，满足日常维护、检修操作的空间需求；设备顶部需要预留300mm的散热空间，避免顶部排风组件的热风直吹车间顶部管线，同时也方便排风管道的接驳安装。

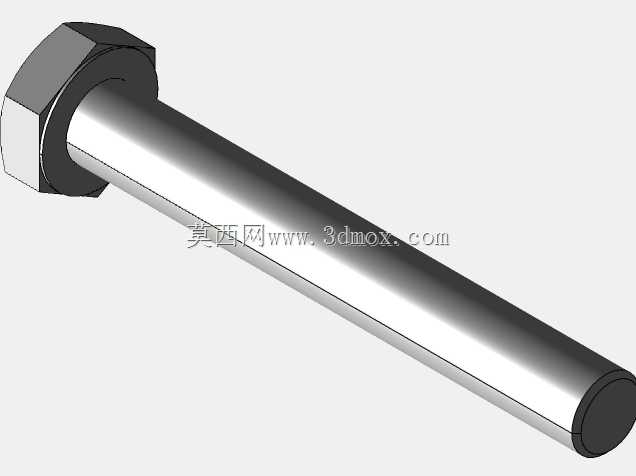

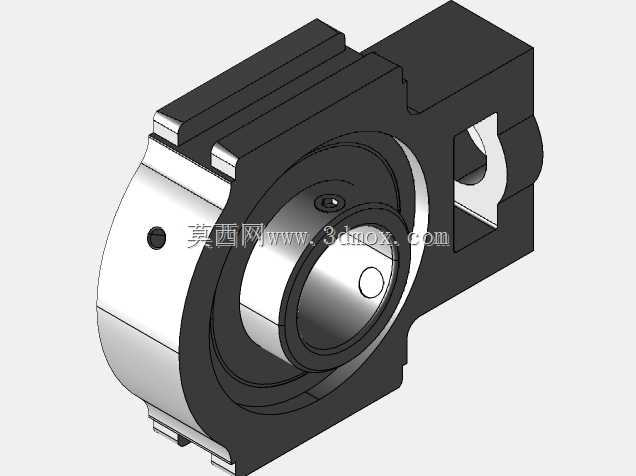

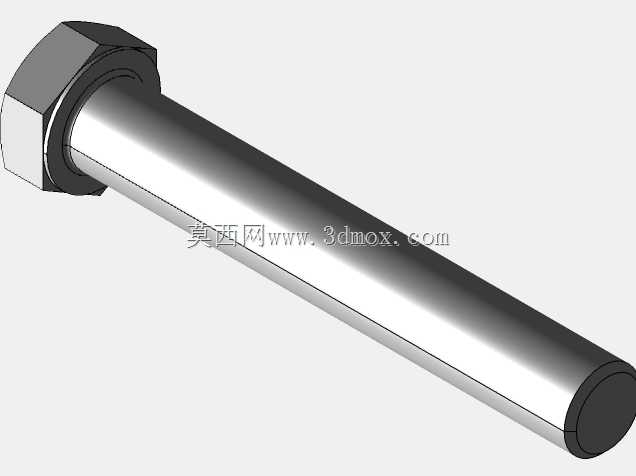

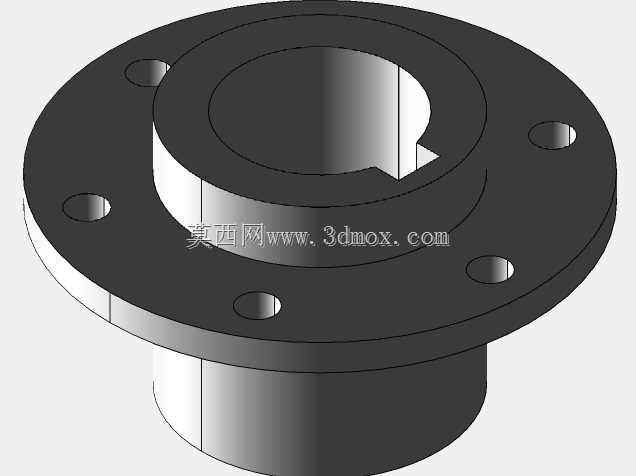

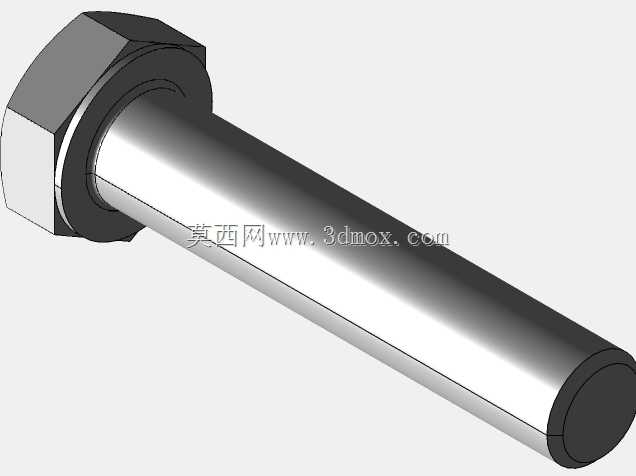

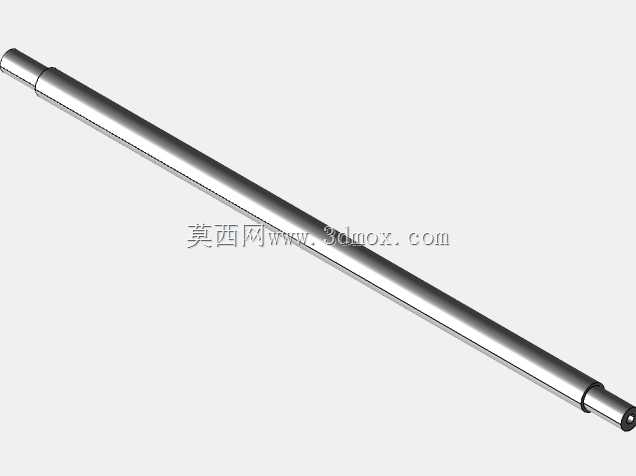

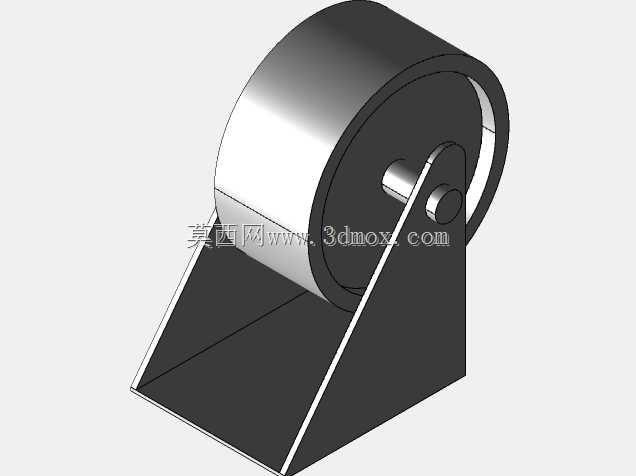

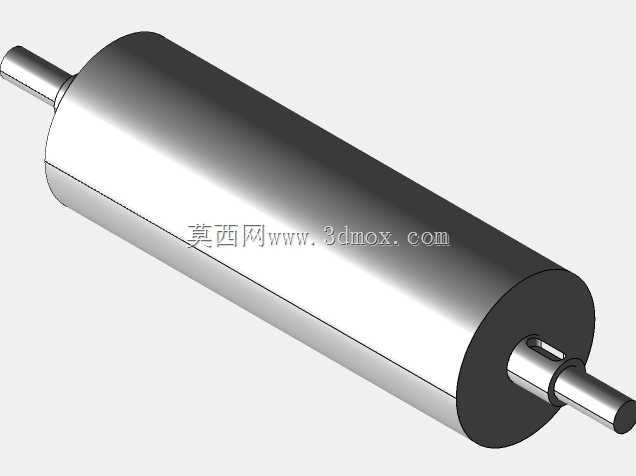

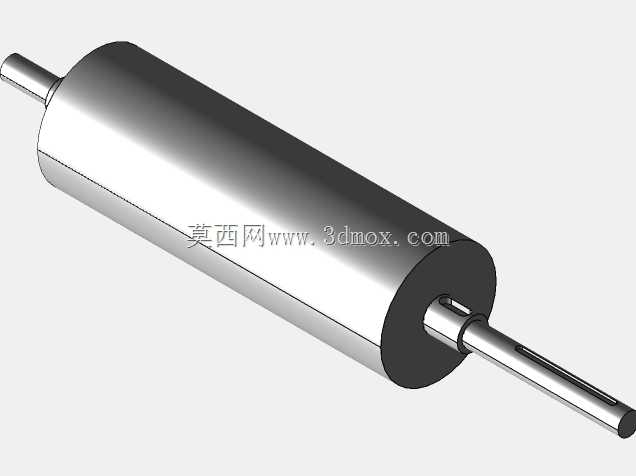

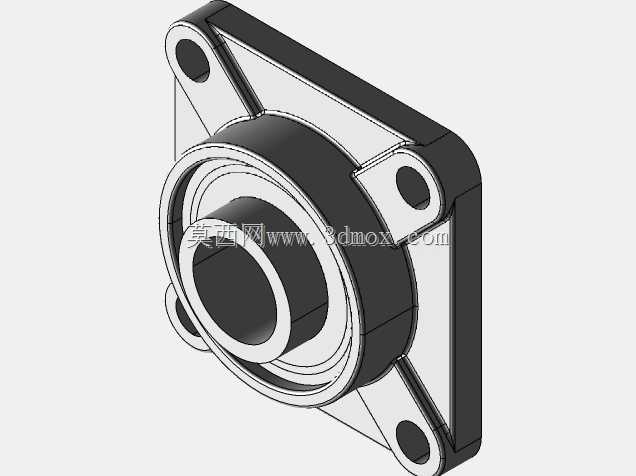

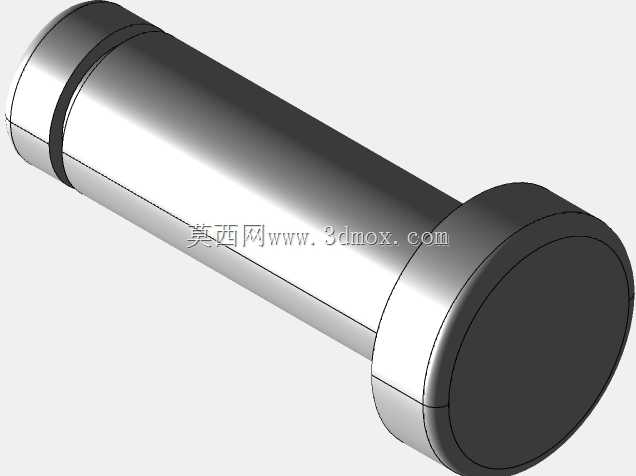

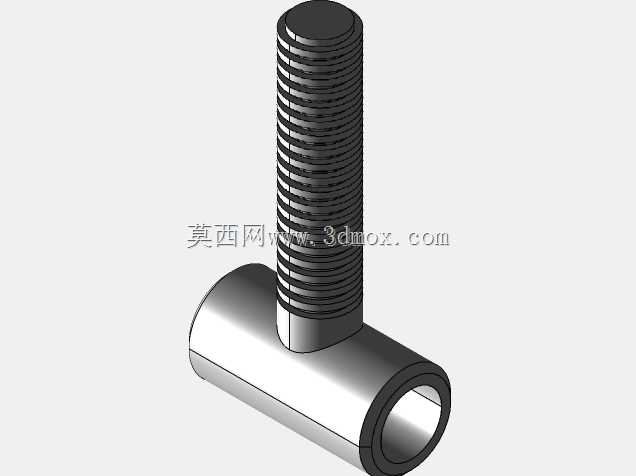

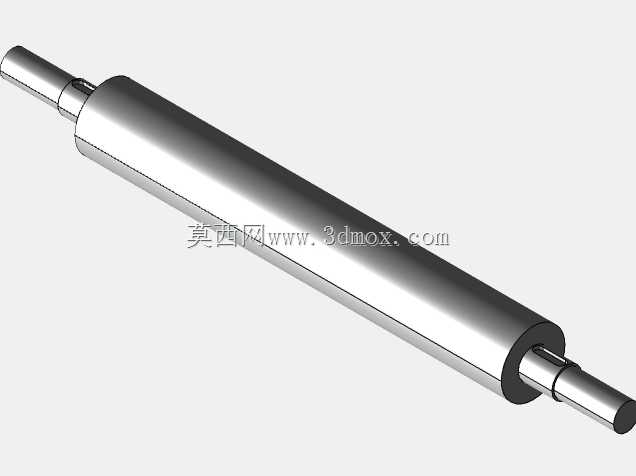

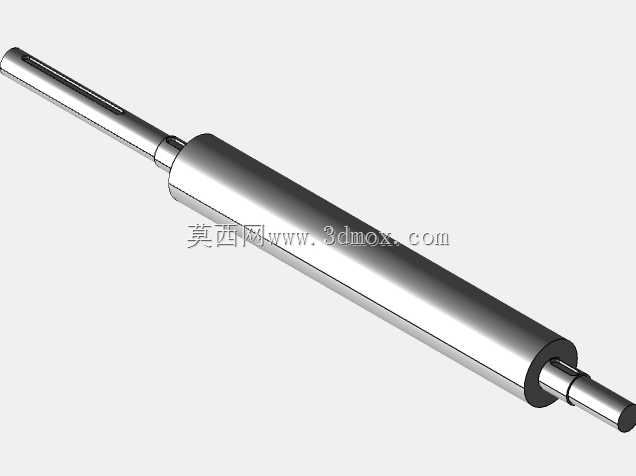

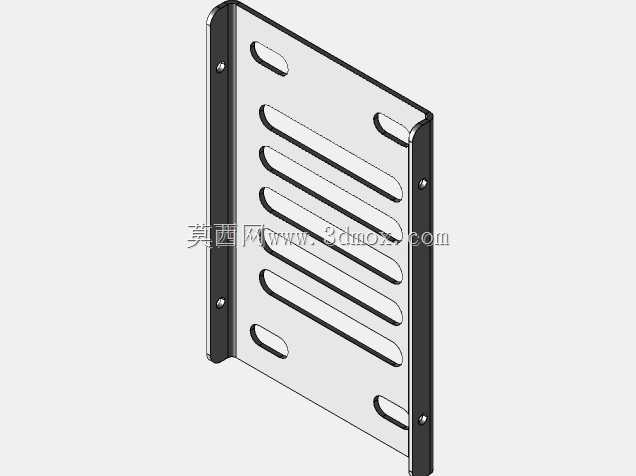

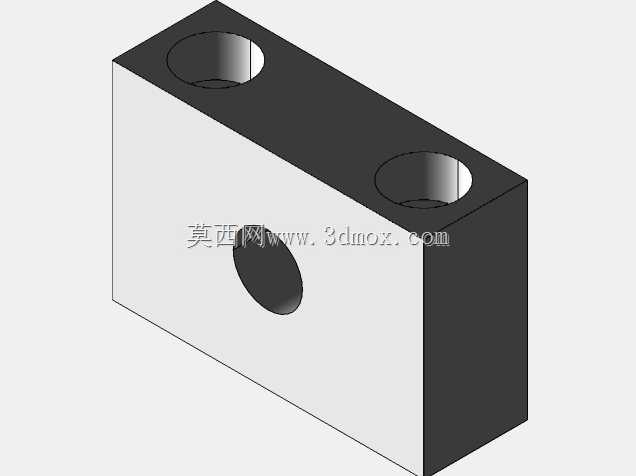

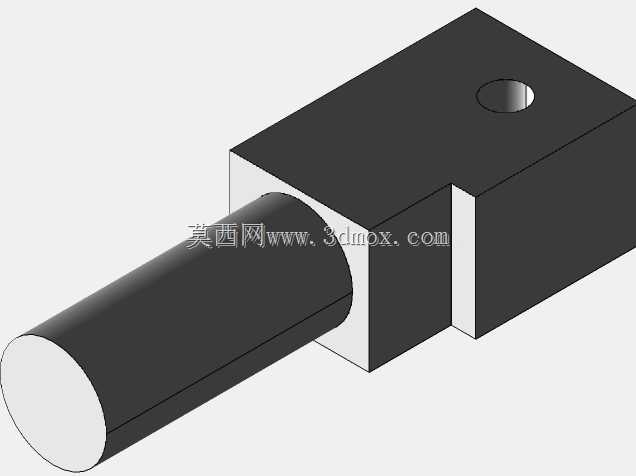

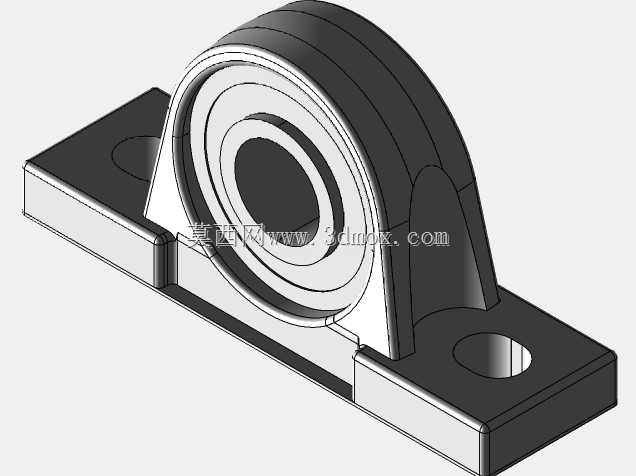

　　整机的电气控制元件集中布置在炉体侧部的独立电控仓内，与加热腔体做隔热隔离，避免高温环境长期影响电气元件的使用寿命，电控仓门板设置散热格栅，保证仓内空气流通，降低元件工作环境温度。网带的张紧机构采用螺杆调节式结构，布置在设备两端的辊轴安装座上，当网带长期运行出现松弛跑偏时，可通过调节两端的张紧螺杆调整网带张紧度与跑偏量，无需拆解设备结构即可快速完成调整，降低日常维护的操作难度。炉体的保温层采用高密度硅酸铝棉填充，厚度达到100mm，可有效降低炉体表面温度，减少热量散失，降低设备运行的能耗，同时避免操作人员误触炉体造成烫伤，炉体的拼接位置都采用耐高温密封胶条做密封处理，减少炉内热风的泄漏，保证炉内温度场的稳定性。
