工业砂处理加工生产线成套设备结构

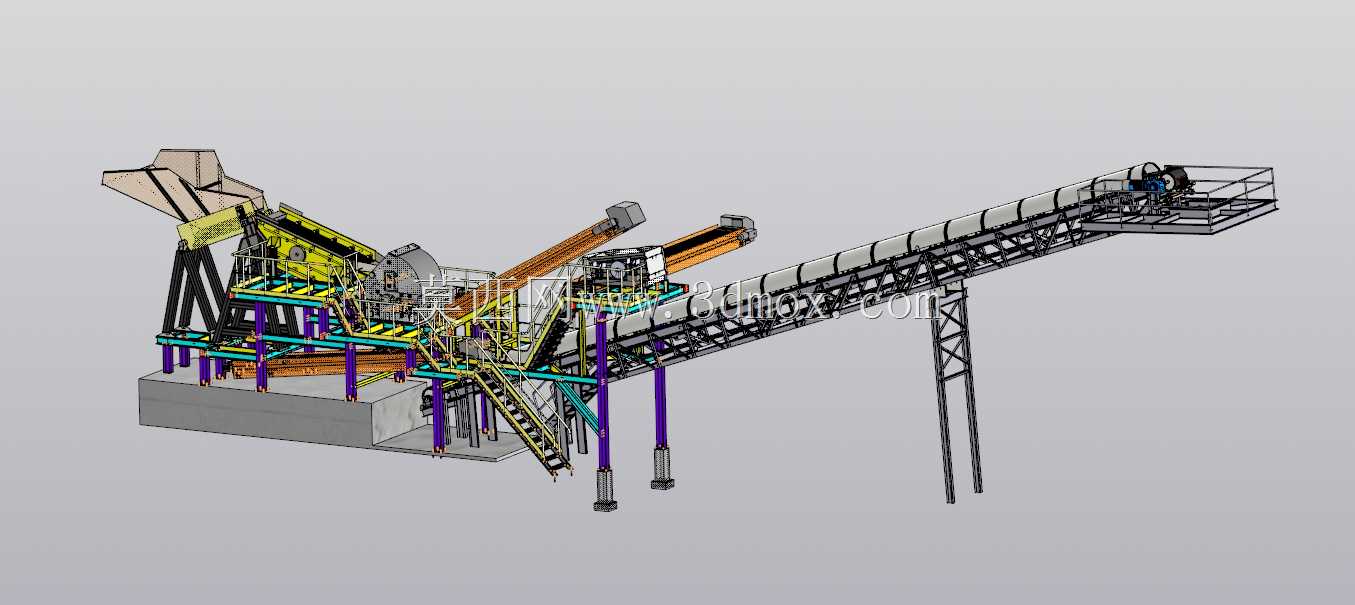

　　这套砂处理加工线的三维结构，核心面向铸造车间旧砂回收再生、建筑用砂分级制备、工业磨料预处理这类连续化砂料处理场景，整套设备从进料到出料的衔接完全按照连续生产的节拍做布局匹配，没有冗余的转运环节。从结构组成来看，带分配器的料仓设置在整套产线的最上游进料端，料仓的锥角设计参考了散料安息角参数，避免湿砂挂壁堵料，分配器采用多出口分流结构，可根据下游设备的负载情况调整各通道的进料量，避免单台设备过载卡料，料仓的支腿高度预留了铲车上料的操作空间，安装时不需要额外做过高的设备基础，降低现场施工的成本。振动筛布置在料仓分配器的下游，筛面采用分层设计，可同时完成粗杂筛分、合格粒度分级两道工序，筛体的激振器安装位置做了偏心距优化，

　　既保证砂料在筛面的匀速前进，又避免过大振动传递到周边配套设备，筛网的快拆结构在模型里做了完整的卡扣细节，现场更换筛网不需要动用大型吊装工具，单人即可完成运维操作。锤式粉碎机是这套产线的核心破碎单元，转子部分的锤片采用交错排布方式，保证进入破碎腔的砂块、结块旧砂能受到均匀的冲击破碎，破碎腔的衬板做了可更换的耐磨结构设计，模型里预留了衬板的安装螺栓孔位，后期运维可直接更换磨损衬板，不需要整体更换腔体外壳，粉碎机的出料口直接对接下游筛分工序，破碎后的物料直接进入二次筛分环节，避免物料堆积。进料及出料传送带的带宽匹配上下游设备的处理产能，带速设置按照砂料的常规堆积密度做了参数匹配，传送带的托辊排布间距做了优化，避免重载段皮带下垂撒料，

　　传送带的两侧设置了挡边结构，防止砂料在输送过程中从侧边洒落，头尾轮的张紧结构在模型里做了完整的丝杠张紧细节，现场安装时可根据皮带的拉伸情况调整张紧度，保证皮带不打滑、不跑偏。整套产线的布局按照物料流向做了直线型排布，各设备之间的衔接溜管角度都大于砂料的滑动安息角，不会出现溜管堵料的问题，设备之间的检修通道预留了足够的操作宽度，日常巡检、易损件更换都有足够的操作空间，安装时整套设备的水平基准统一，各连接法兰的孔位完全对齐，现场组装不需要额外做配钻加工。从安装边界来看，整套产线的长度方向预留了两端的检修延伸空间，宽度方向预留了侧面运维的通道距离，高度方向考虑了车间吊装的净空要求，不需要对现有厂房做额外的结构改造，

　　可直接在常规工业厂房内布置安装。这套结构在建模时完整还原了各部件的装配关系，从料仓的加强筋布置、振动筛的弹簧减震结构、粉碎机的轴承座安装位，到传送带的机架焊接结构，都按照实际加工的工艺要求做了细节还原，没有做过度的简化处理，可直接用于产线布局规划、设备选型参考、结构方案评审，也可作为同类散料处理产线的设计参考模板，帮助设计人员快速梳理各设备之间的衔接逻辑，避免布局时出现物料流向冲突、检修空间不足的常见问题。
