1000x300规格链传动辊道输送设备结构

　　在车间物流转运、生产线工序衔接、仓储出入库接驳的场景里，辊道类输送设备一直是重载规整物料转运的核心选择，这款采用链传动结构的辊道输送设备，针对常规无动力辊道需要人工推送、单辊驱动易打滑的痛点做了结构优化，适配箱装工件、托盘载料、成型金属构件等底面平整规整的物料水平输送需求，能直接嵌入自动化生产线的工位间流转环节，也可单独作为段式输送单元拼接成长距离输送线。从设计逻辑来看，这款设备选用链传动作为动力传递方式，核心是考虑到多辊同步驱动的可靠性——相比带传动存在的打滑丢转、长期使用张紧力衰减问题，链传动能保证每支主动辊的转速一致，不会出现多辊转速差导致的物料偏移、卡滞问题，尤其适合输送表面有一定油污、或者重量偏大的工业工件，

　　传动效率能维持在稳定区间，日常维护仅需定期检查链条张紧度、加注润滑脂即可，运维成本远低于同步带驱动的同规格辊道。设备的有效输送面宽度为1000mm，机架整体横向宽度预留了安装侧板、传动链罩的空间，安装时需要在地面预留对应宽度的安装基准，设备支腿可做一定范围的高度调节，能适配不同高度的生产线接驳需求，段体长度方向可根据现场布局做模块化拼接，单段标准长度可搭配多组动力输入点，避免长距离输送时链条负载过大出现跳齿问题。辊筒的排布间距经过计算，针对常规尺寸的托盘、周转箱，保证输送过程中物料底面始终有至少三支辊筒支撑，不会出现物料端头下沉、卡入辊缝的问题，辊筒表面采用光滑碳钢材质，也可根据输送物料的防滑需求包胶处理，

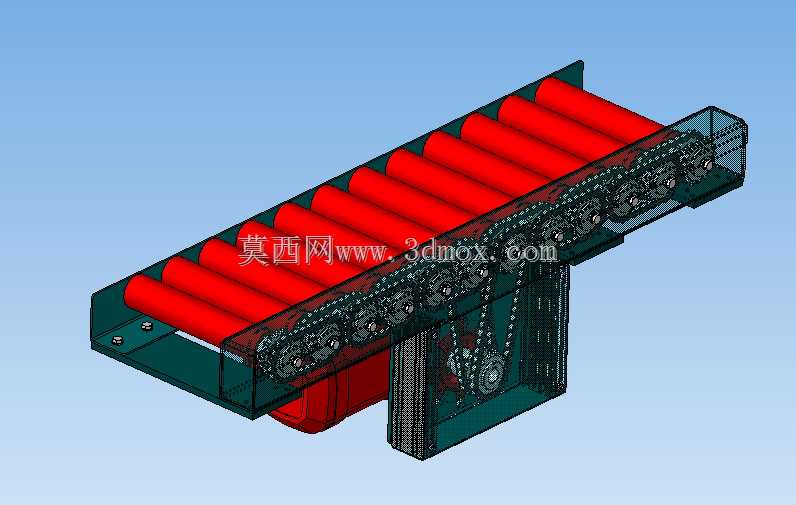

　　适配不同摩擦系数要求的物料输送。传动侧的链条布置在机架内侧，外侧加装可拆卸的防护链罩，既避免生产过程中杂物卷入传动副，也能防止操作人员衣物、工具误触转动部件引发安全隐患，动力输入轴端预留了标准安装法兰，可直接匹配标准减速电机的输出轴，不需要额外做转接法兰设计，能缩短现场安装调试的周期。在实际选型应用中，这款链传动辊道可搭配挡停机构、顶升移栽机构、扫码检测工位使用，作为自动化生产线的物料承载输送基体，相比皮带输送机，它的承载能力更强，辊筒表面耐磨损、抗磕碰，即使输送带有尖锐边角的金属加工件，也不会像皮带那样出现划伤、破损需要频繁更换的问题；相比无动力辊道，它不需要人工推送物料，能实现定速连续输送，配合变频电机还可调整输送速度，

　　匹配不同生产节拍的流水线需求。设计时特意将机架采用型钢焊接后整体加工的工艺，保证两侧辊筒安装孔的同轴度，避免辊筒安装后出现倾斜、转动卡滞的问题，每支辊筒的两端都采用带座轴承固定，转动阻力小，长期运行的温升控制在合理区间，不会出现轴承过热抱死的情况。链条张紧机构采用可调式张紧座，安装在传动段的两端，当链条运行一段时间出现磨损伸长时，仅需调整张紧座的螺栓即可恢复合适的张紧度，不需要拆卸整段传动结构，日常运维的操作门槛很低，一线设备维护人员经过简单培训即可完成常规保养操作。设备的安装边界需要注意，地面基础需要做硬化处理，支脚位置可搭配膨胀螺栓固定，避免大负载输送时机架出现移位，段体拼接处需要保证相邻两段的输送面高度差控制在1mm以内，防止物料经过拼接位置时出现颠簸、卡滞，若需要搭配弯道段、升降段，可直接在标准直段的基础上做接口适配，模块化的设计能适配大部分车间的布局改造需求，不需要重新做整体结构设计。在汽配加工、五金制造、家电组装、仓储物流等行业的车间里，这类链传动辊道的应用占比逐年提升，核心原因就是它的结构可靠性高、适配场景广、改造成本低，既能作为独立的输送单元使用，也能快速集成到整厂的自动化物流系统中，配合传感器、PLC控制系统可实现物料的自动分拣、定点停靠、工位流转等功能，替代传统的人工搬运、叉车转运模式，降低车间内的物流转运成本，同时减少物料转运过程中的磕碰损伤问题。
