1K62型普通卧式车床结构三维设计

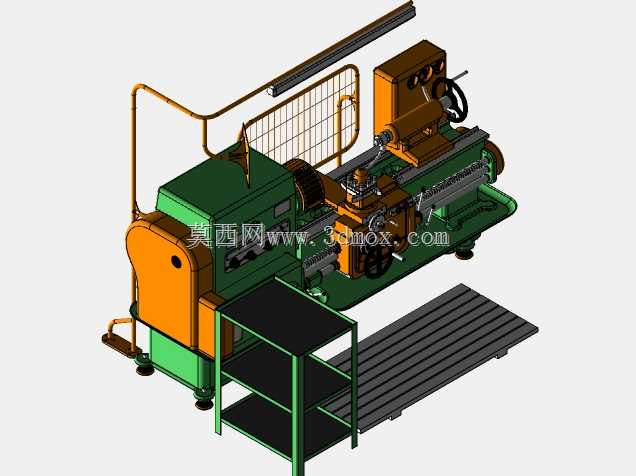

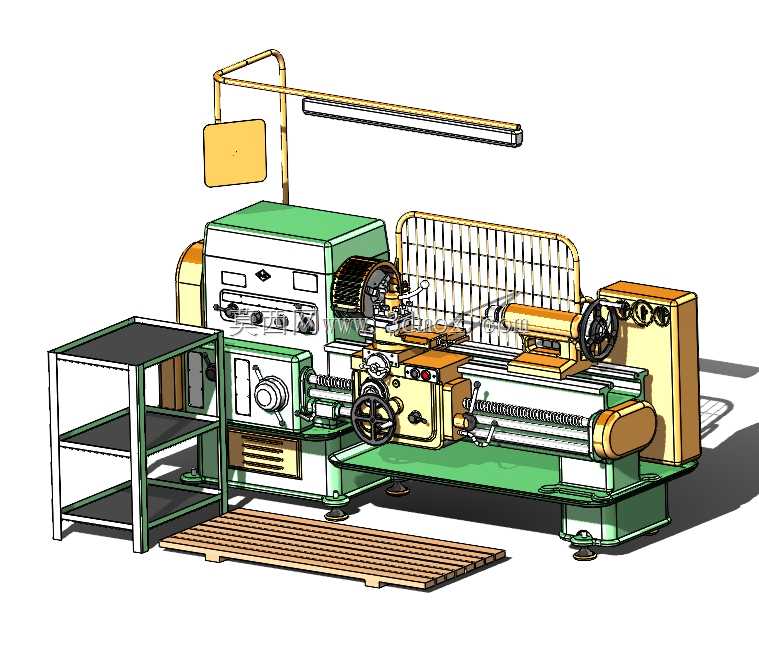

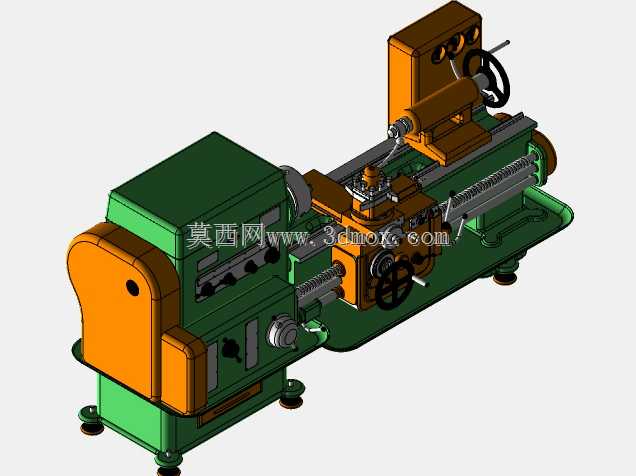

　　这款1K62卧式车床的三维结构完整还原了普通车床的核心功能布局，可覆盖常规轴类、盘类零件的外圆、内孔、端面、螺纹、成型面车削加工需求，在中小批量机械加工车间、设备维修工段、职业院校实训场地都有极高的适配性。从结构设计逻辑来看，模型严格遵循实际车床的受力分布原则，床身采用水平导轨布局，导轨面的支撑跨度经过匹配核算，可保证溜板箱纵向移动时的直线度精度，避免大切削量进给时出现颤振。主轴箱布置在床身左侧，内部传动结构的安装位完全匹配实际车床的齿轮传动链排布，预留了主轴卡盘的安装法兰接口，可适配三爪自定心卡盘、四爪单动卡盘等通用装夹附件，主轴通孔的尺寸边界也按照实机参数还原，可满足常规长棒料的穿料加工需求。

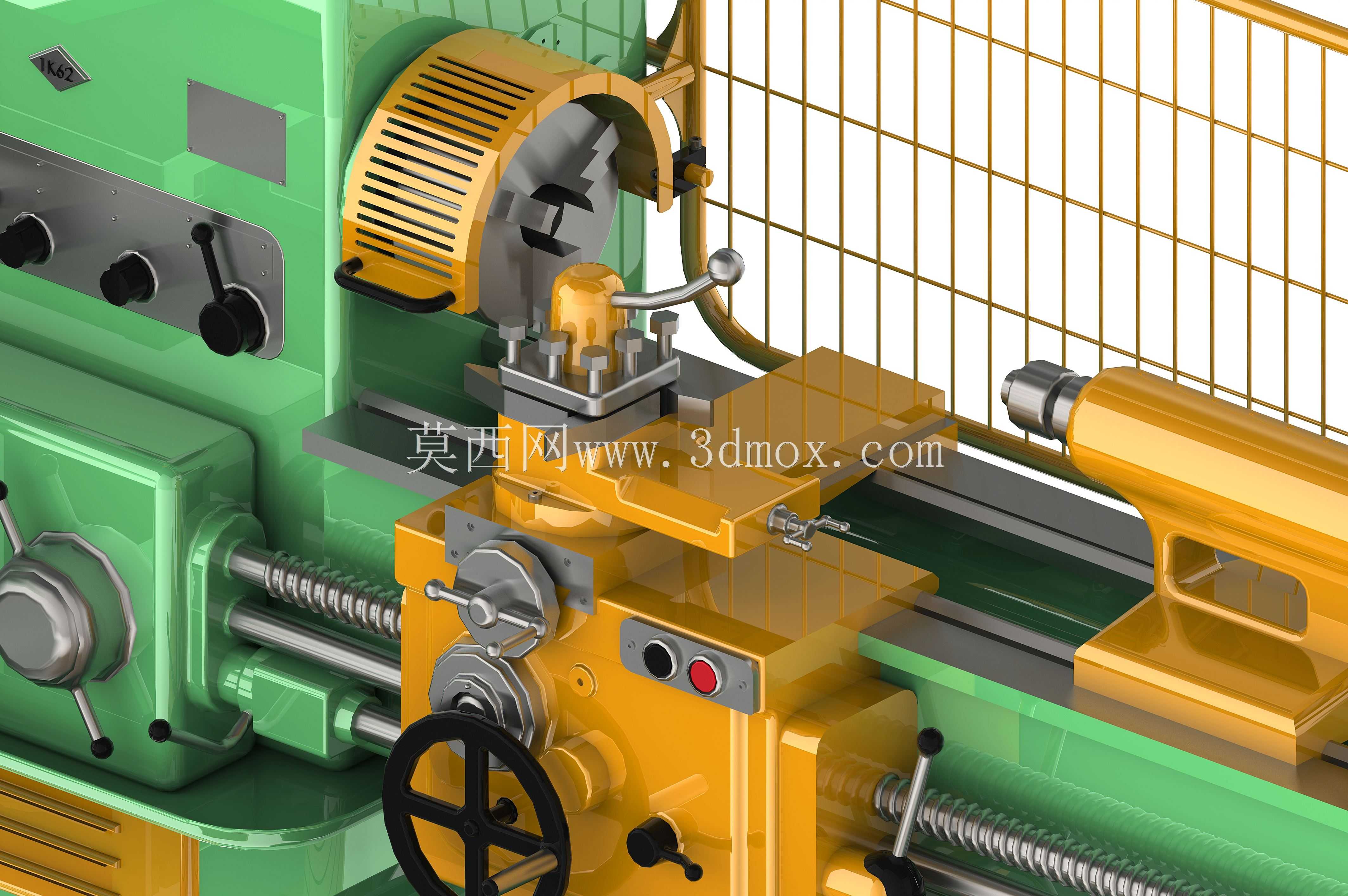

　　进给箱与溜板箱的传动连接结构完整还原，可实现纵向、横向进给的不同转速匹配，刀架部分采用四方回转刀架结构，安装位可同时装夹四把不同用途的车刀，换刀定位面的精度基准在模型中做了明确的结构体现，尾座布置在床身右侧导轨上，可沿导轨纵向调整位置，套筒的伸缩行程预留了足够的顶紧空间，既可以配合顶尖装夹长轴类零件，也可安装钻头、铰刀等孔加工刀具完成内孔加工工序。设备的操作控件布局完全贴合实际操作习惯，主轴变速手柄、进给量调节手柄、刀架移动手轮、尾座锁紧手柄的位置都按照人机工程原则布置，操作人员站在床身前方的操作位即可完成全部常规操作，无需大幅度移动身体。床身下方的支撑脚采用可调式垫铁结构，可在安装时调整设备水平度，抵消安装地面的平面度误差，

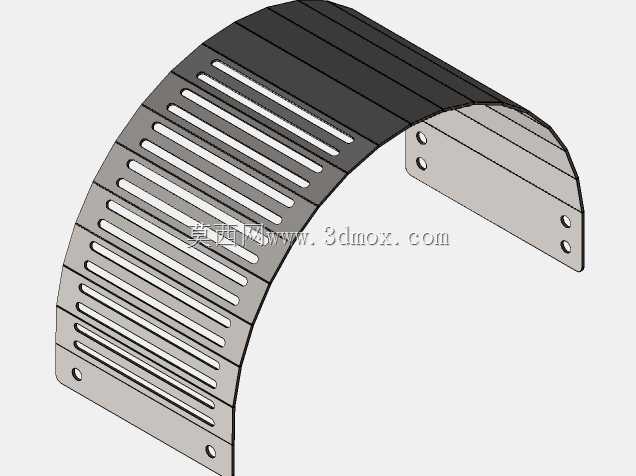

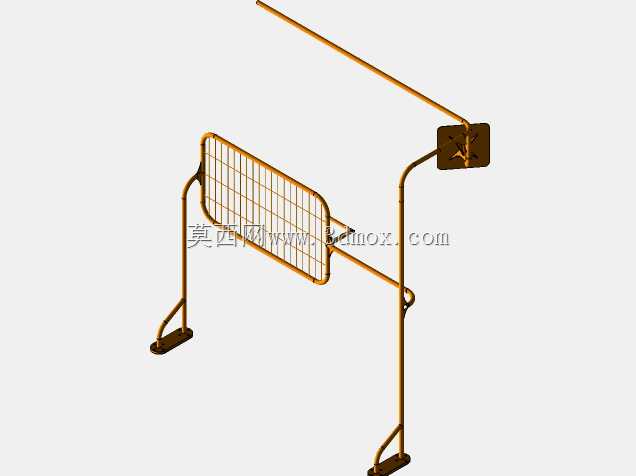

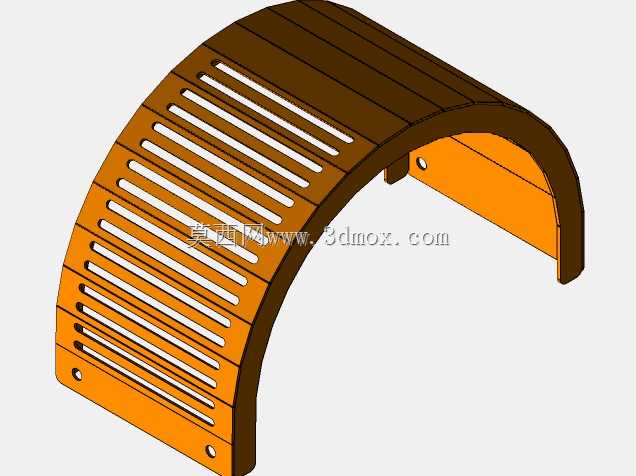

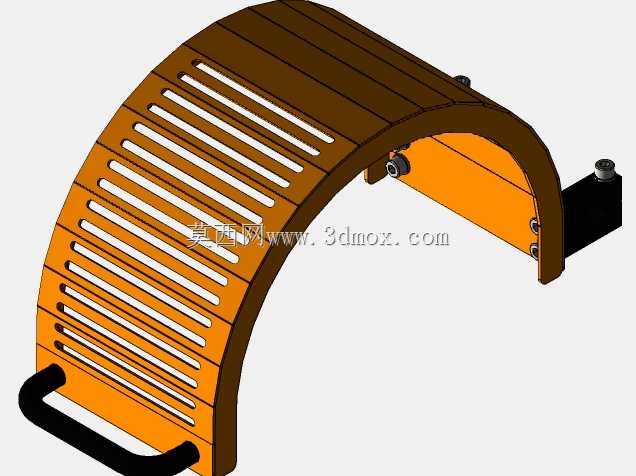

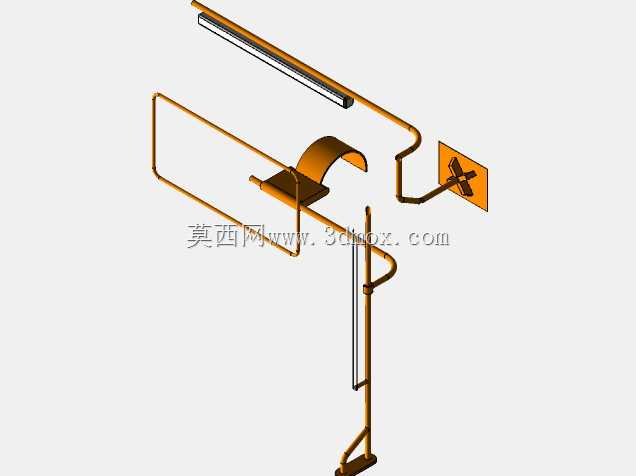

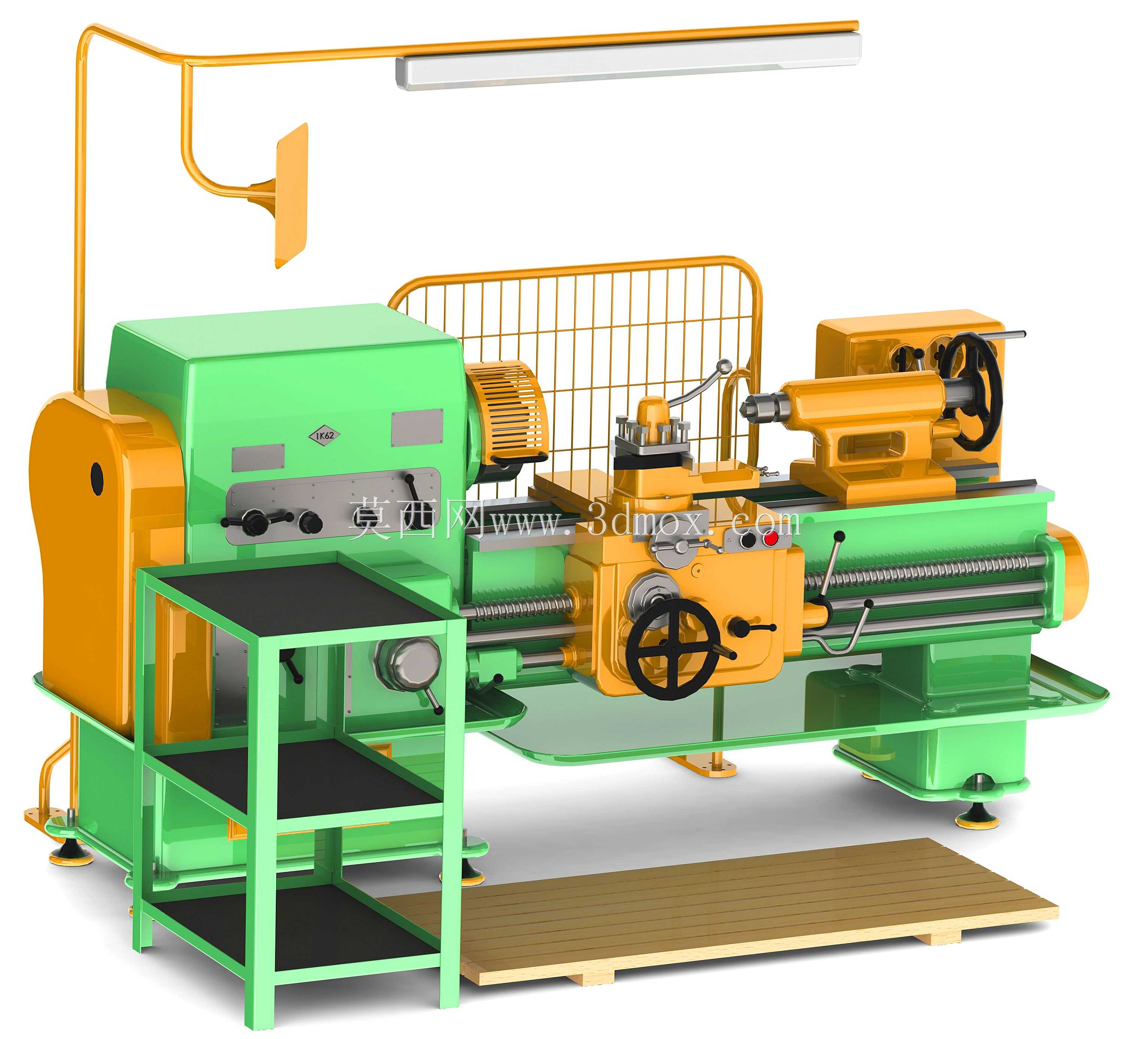

　　床身左侧附带的阶梯式操作平台高度经过匹配设计，可让操作人员在合适的高度完成主轴箱操作、工件装夹等动作，避免长期俯身操作产生疲劳。设备上方的工作灯支架采用可弯折调整的结构，可根据加工位置调整照明角度，保证切削区域有充足的光线，主轴箱与刀架之间的防护挡板结构可阻挡切削过程中飞溅的切屑，避免切屑烫伤操作人员或散落至导轨面造成导轨磨损。溜板箱下方的接屑盘结构完整覆盖切削落屑区域，可收集加工过程中产生的切屑与切削液，方便日常清理维护。从安装边界来看，模型还原的设备整体占地尺寸匹配实际1K62车床的安装要求，设备后方预留了足够的电气布线与维护空间，左右两侧的操作通道宽度也符合机加工车间的设备布置规范，无需额外改造车间布局即可完成安装。

　　在建模过程中，所有运动部件的行程边界都做了限位结构还原，比如刀架的横向进给行程、尾座套筒的伸出长度、溜板的纵向移动极限都与实机参数一致，可直接用于机床操作仿真、加工工艺模拟、实训教学演示等场景，结构件之间的装配间隙也按照实际装配公差做了预留，可直观展示各部件的装配关系，方便机械设计从业者理解普通车床的传动原理与结构组成，也可作为机床改造、专用车床设计的基础参考模型，帮助设计人员快速完成方案布局，减少基础结构建模的重复工作量。
