1M63普通卧式车床结构三维设计

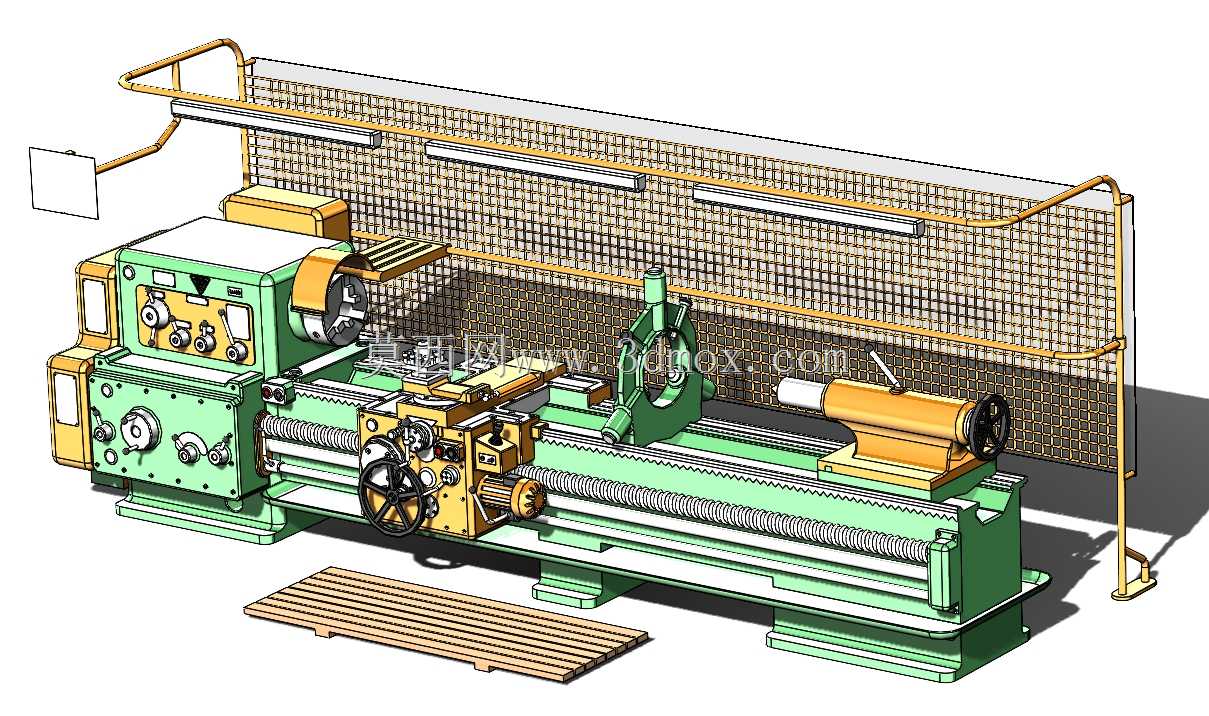

　　在机械加工车间的常规切削作业场景里，卧式车床始终承担着轴类、盘套类零件回转面加工的核心任务，这款1M63车床的三维结构设计，完全围绕实际生产中的加工需求展开，从床身基础布局到各功能部件的装配关系，都还原了真实设备的工程逻辑。先从安装边界说起，该设备的整体布局遵循传统卧式车床的排布逻辑，床身作为整台设备的承载基础，采用落地式安装结构，底部预留的地脚螺栓安装位完全匹配工业厂房常规设备基础的施工要求，床身长度方向覆盖最大加工长度对应的行程范围，宽度方向的轮廓不会超出常规机床操作位的安全距离，设备后侧预留的照明支架走线空间，也符合车间布线的安全规范，不会和厂房内的管线排布产生干涉。从功能特性来看，这款车床的主轴箱布置在床身左端，

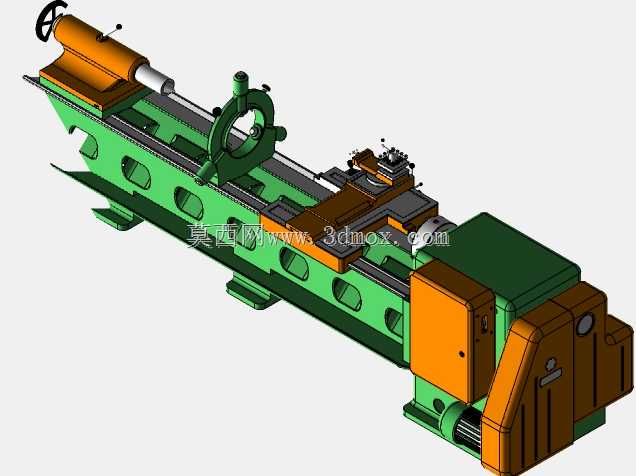

　　内部的传动齿轮组结构在三维模型中完整还原了各级传动的装配关系，可实现不同转速区间的输出，适配不同材质工件的车削需求，不管是碳钢件的粗车剥除余量，还是有色金属件的精车保证表面粗糙度，都能通过主轴转速的匹配满足工艺要求。床身导轨采用山形与平导轨组合的结构形式，这种布局既能保证溜板箱纵向移动的直线度，又能承受大切削量下的径向载荷，避免长期使用后出现导轨磨损不均导致的加工精度下降问题。溜板箱部分的结构设计集成了纵向、横向进给的传动逻辑，中拖板、小拖板的进给丝杠副装配关系完全贴合实际设备的调整逻辑，小拖板的角度回转结构可满足锥面加工的需求，刀架部分的装刀位可同时安装四把不同用途的车刀，加工过程中可直接转位换刀，减少反复装拆刀具的辅助时间。

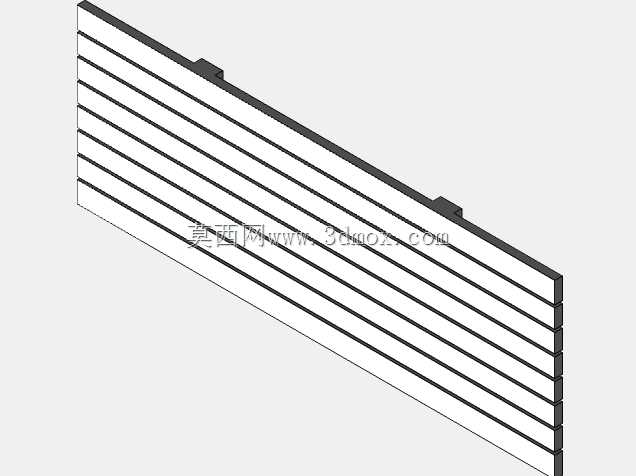

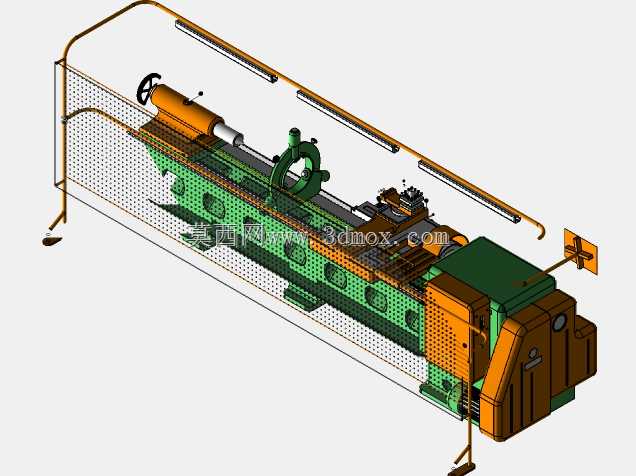

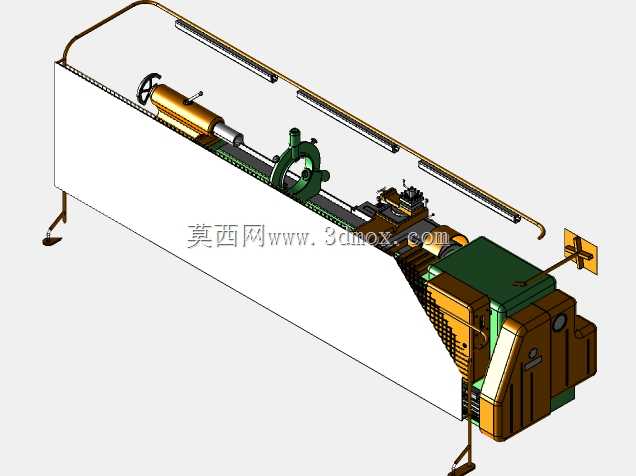

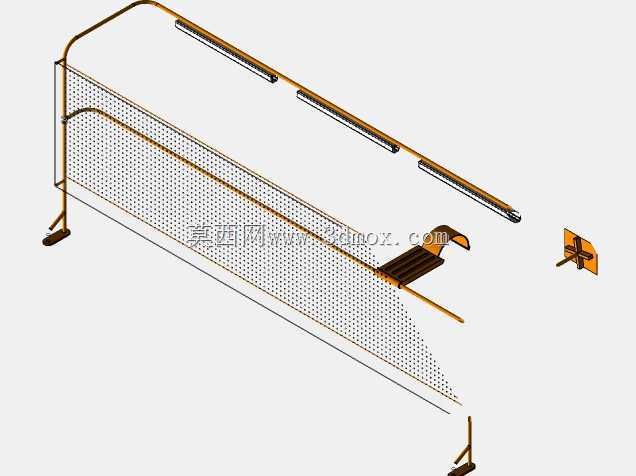

　　尾座部分布置在床身右端，可沿导轨纵向移动锁紧，既可以通过安装顶尖支撑长轴类工件的端部，避免工件在切削力作用下出现挠曲变形，也可以换装钻头、铰刀等孔加工刀具，完成轴类零件端面的中心孔、内孔加工工序。床身后侧布置的全长度防护网结构，是针对实际加工中切屑飞溅问题设计的安全防护结构，可阻挡高速飞出的带状切屑，避免伤及操作位的工作人员，防护网上方安装的长条形工作灯，可照亮整个加工区域，避免光线不足导致的对刀误差、加工尺寸超差问题。设备前端布置的木质脚踏板，既可以垫高操作位适配不同身高的操作人员，也能隔绝床身传导的地面震动，同时承接加工过程中滴落的切削液，避免车间地面积水打滑。从设计思路上，整个三维模型采用1:1的实际尺寸比例搭建，

　　各部件之间的装配间隙完全参考真实设备的公差要求，比如主轴与轴承的配合间隙、导轨与溜板的贴合间隙、丝杠与螺母的传动间隙，都在模型中做了符合工程实际的预留，既不会出现部件干涉的问题，也能直观展示各运动部件的行程范围。针对日常维护的需求，模型中也还原了各润滑点的位置、操作手柄的排布，所有操作件都布置在操作人员站立可触及的范围内，不需要探身或者移动到设备危险区域就能完成转速调整、进给切换、锁紧固定等操作。在实际生产应用中，这款车床可覆盖绝大多数常规机械零件的车削加工需求，从设备维修车间的单件修配，到中小批量零件的生产加工都能适配，不需要复杂的数控编程调整，操作人员通过手动操作就能完成各类工序，对车间操作人员的技能适配性更强，维护成本也更低。模型中各部件的拆分逻辑也完全贴合真实设备的装配流程，从床身铸件的基础结构，到主轴箱、进给箱、溜板箱、刀架、尾座各部件的装配顺序，都和实际设备的组装流程一致，可用于新入职操作人员的设备结构培训，帮助其快速理解车床各部分的传动关系、操作逻辑，也可作为车间设备布局规划的参考，提前核算设备安装所需的空间、操作位预留距离、管线排布位置，避免设备进场后出现空间不足、布局不合理的问题。
