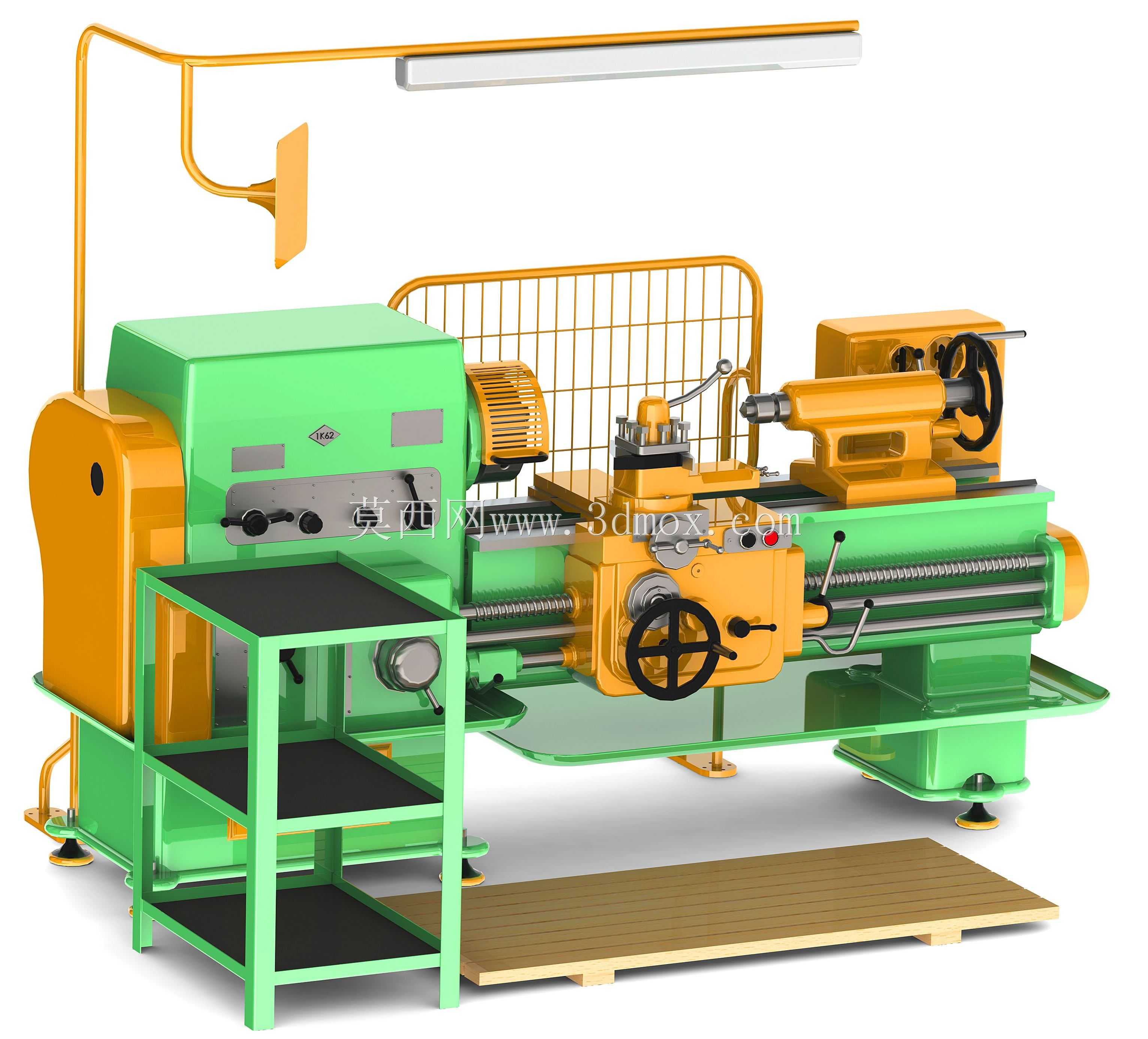

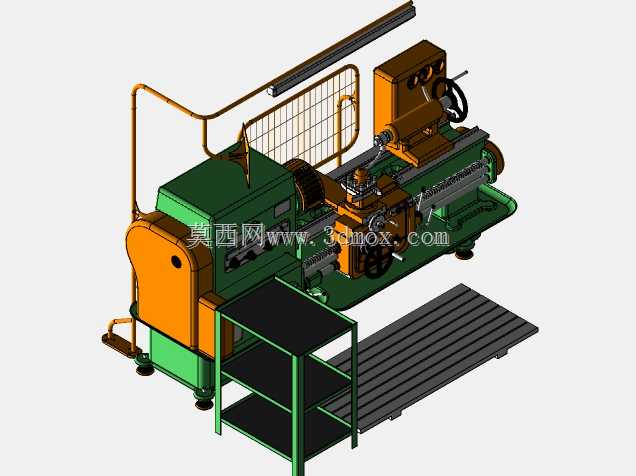

带安全防护装置的1K62普通卧式车床结构

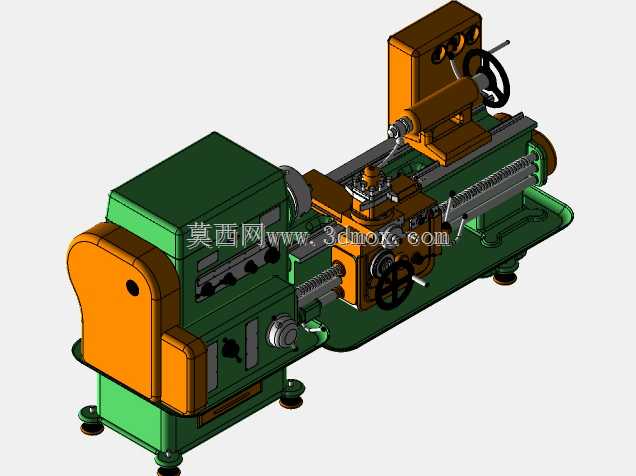

　　在中小批量机械加工车间、设备维修工段、职业院校机加工实训场地中，1K62型卧式车床是普及率极高的通用金属切削设备，可完成轴类、盘类、套类零件的外圆、内孔、端面、螺纹、锥面、成型面等多工序切削加工，适配黑色金属、有色金属及部分非金属材料的粗加工、半精加工与精加工工序，是机加工环节不可或缺的基础设备。这款带安全防护装置的1K62车床结构，在还原传统1K62车床主体传动、进给、装夹、刀架系统的基础上，重点完善了安全防护结构的设计，匹配实际生产中的安全操作规范要求。从设计思路来看，建模过程优先还原车床的实际装配关系，主轴箱、进给箱、溜板箱、刀架、尾座、床身、床腿等核心部件的相对位置完全贴合实际设备的安装边界，床身作为整台设备的基础承载构件，

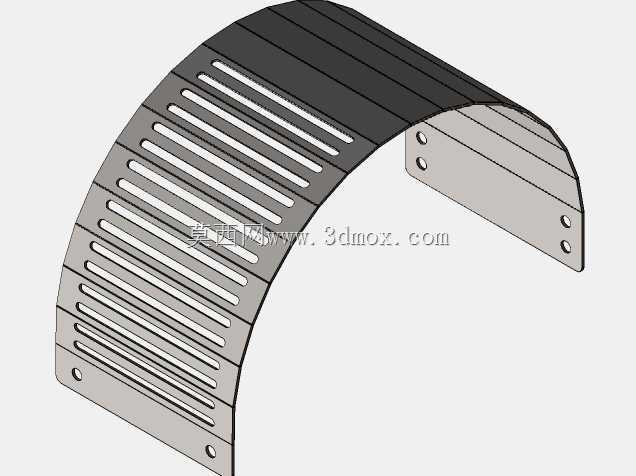

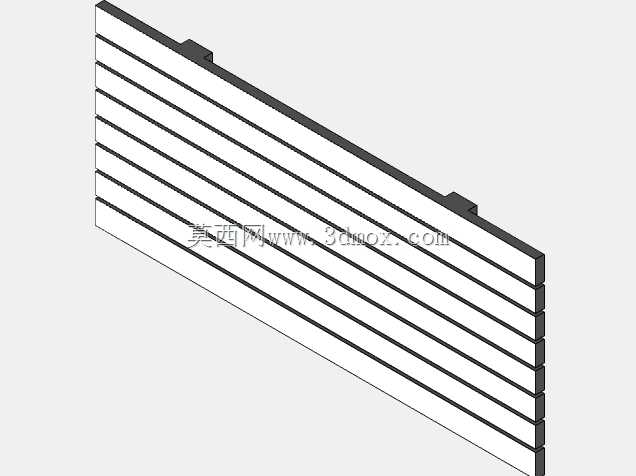

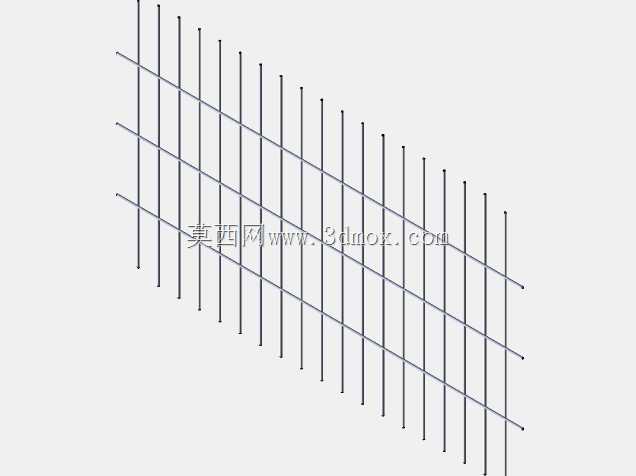

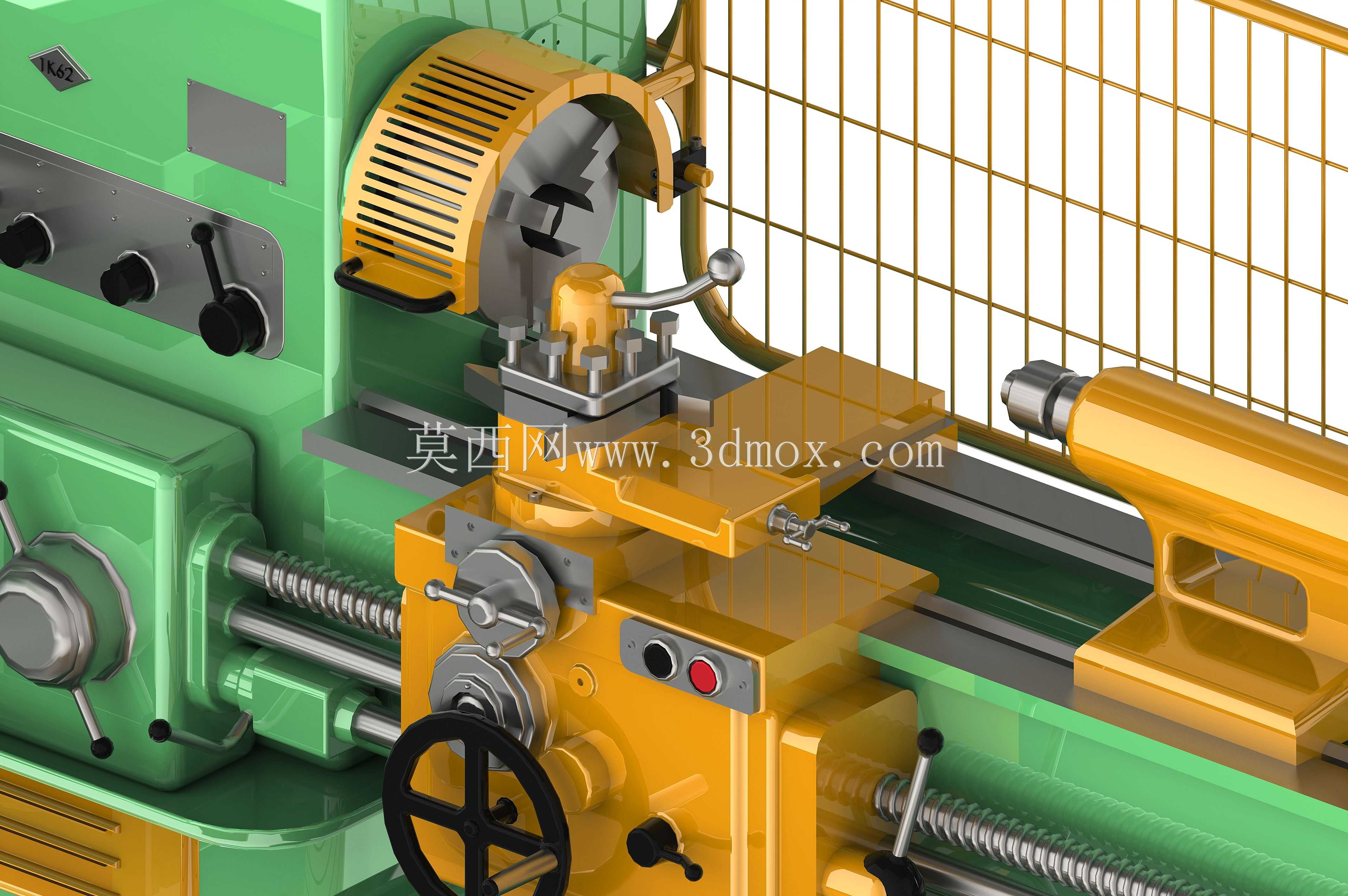

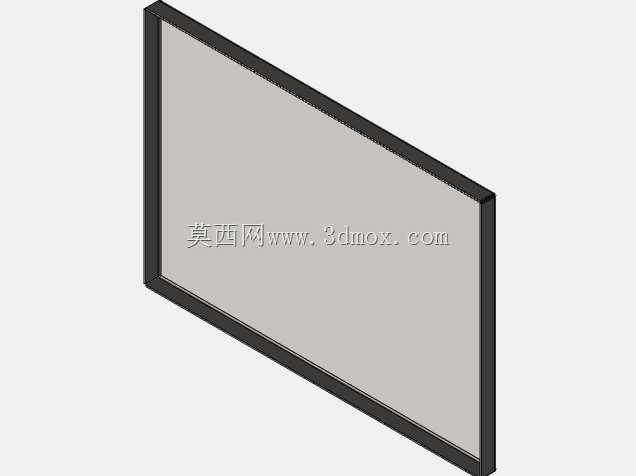

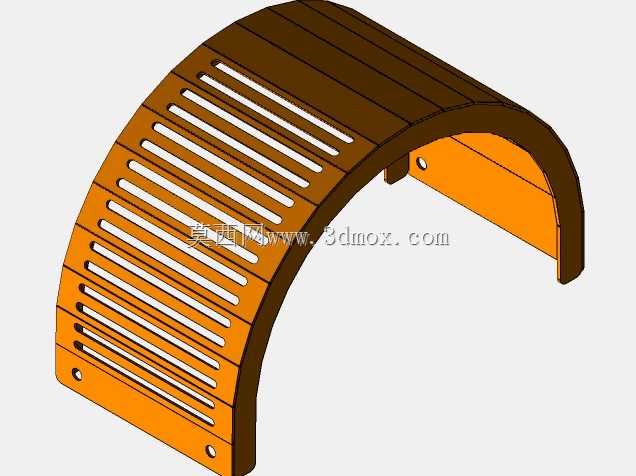

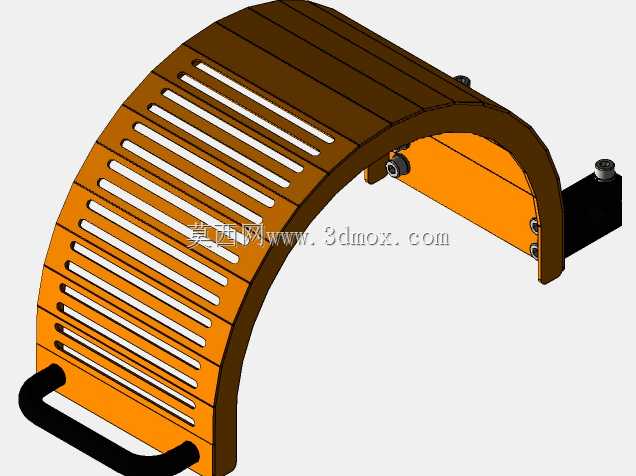

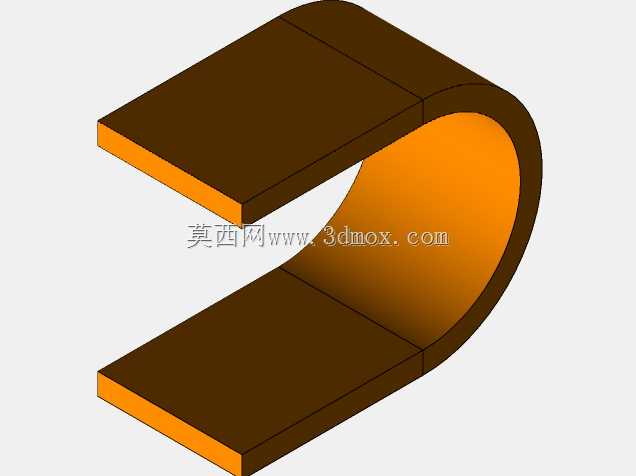

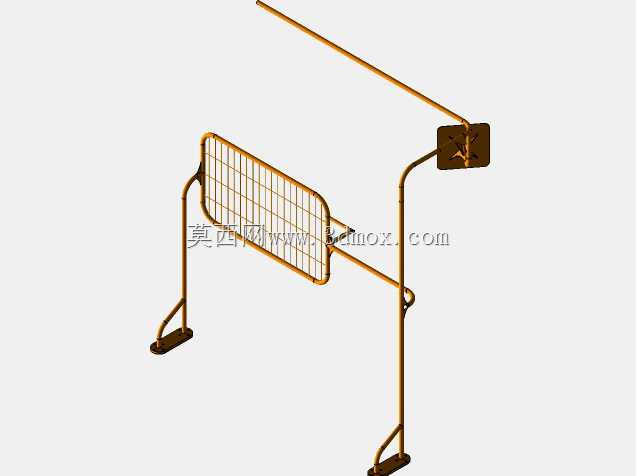

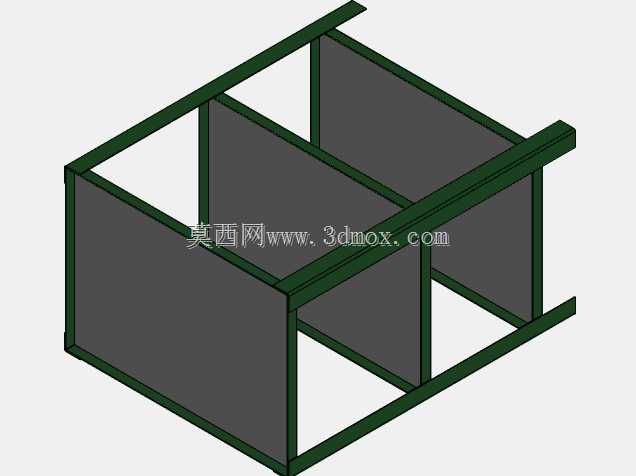

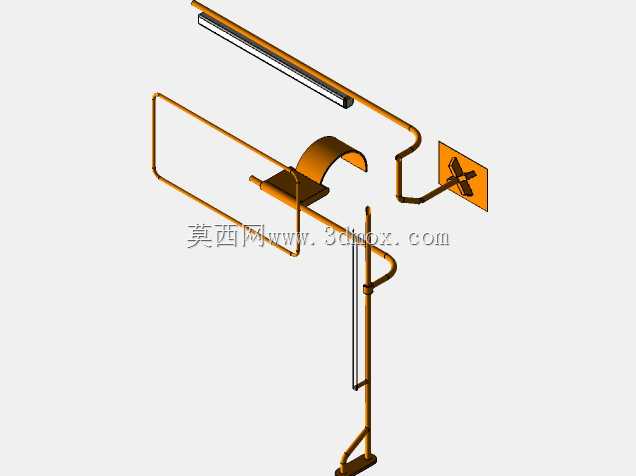

　　其导轨面的平直度相关结构、各部件的连接定位面都做了精准还原，方便后续做装配干涉检查、工装适配设计时直接调用。安全防护装置的设计是这款结构的重点，针对车床加工过程中易出现的切屑飞溅、卡盘误触碰、传动部件外露等安全隐患，分别在主轴卡盘区域设置了可开合的透明防护挡板，挡板的开合行程不影响工件装夹与换刀操作，同时在床身靠近操作者一侧设置了可随溜板移动的切屑防护挡板，避免高速切削时的高温切屑烫伤操作人员，主轴箱、进给箱的外露传动部位也设置了固定式防护壳体，完全覆盖旋转传动部件，消除衣物、工具卷入的风险。从设备实际功能特性来看，1K62车床的主轴转速范围、进给量调节范围都适配常规机加工的工艺需求，刀架可装夹四把不同刀具，

　　通过转动刀架完成换刀操作，尾座可沿床身导轨移动，既可以装夹顶尖支撑长轴类工件，也可以装夹钻头、铰刀等孔加工刀具完成内孔加工工序。建模时对各操作手柄的位置、行程都做了对应还原，包括主轴变速手柄、进给量调节手柄、刀架锁紧手柄、尾座锁紧手柄等部件的操作空间都预留了足够的操作余量，符合人机工程学要求，不会出现操作时与周边部件干涉的情况。外形尺寸与安装边界方面，这款车床的整体长度、宽度、高度完全匹配实际1K62车床的安装尺寸，床身底部的安装地脚位置、地脚螺栓的安装孔距都做了精准还原，在做车间布局设计、设备基础施工规划时，可以直接参考该模型的尺寸参数预留安装空间，设备周边的操作通道、物料堆放空间也可以结合模型的外轮廓尺寸做合理规划，

　　避免出现设备进场后空间不足、操作通道过窄的问题。在实际生产场景中，这类带安全防护的车床结构模型，既可以作为设备改造时的参考基础，用于在原有老旧1K62车床上加装安全防护装置时做结构适配，避免防护装置与车床原有部件出现干涉，也可以作为机加工实训的教学演示模型，帮助学员快速熟悉车床的整体结构、各部件的功能与操作位置，同时理解安全防护装置的作用与安装位置。建模过程中对车床的各运动部件的运动行程都做了对应约束，比如溜板沿床身导轨的移动行程、刀架的横向进给行程、尾座套筒的伸缩行程都与实际设备一致，在做运动仿真、加工过程模拟时，可以直接调用这些运动约束，模拟实际加工时的走刀过程，验证加工路径是否合理，是否会出现刀具与工件、夹具、防护装置碰撞的问题。针对日常设备维护的需求，模型中也还原了各润滑点的位置、主轴箱油标的位置、电气箱的安装位置，方便做设备维护保养规划时，快速定位需要定期检查、维护的部位，合理安排维护周期与维护操作空间。
