悬臂式可调工装夹具结构三维设计

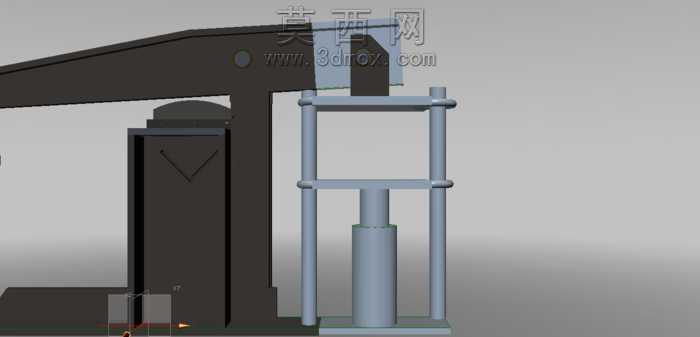

本作品为一款悬臂式可调工装夹持机构的三维设计成果，建模阶段采用参数化建模逻辑完成整体结构搭建，首先完成底座基准件的建模，保证底座的安装平面度与安装孔位的位置精度，为整套机构提供稳定的安装基准。随后完成悬臂主体的结构建模，悬臂采用L型弯折的整体式结构设计，在保证结构刚性的同时预留出充足的操作空间，悬臂与底座之间采用刚性连接结构，在连接位置做了加厚过渡处理，避免长期受力出现结构变形。在悬臂的一侧设置了液压支撑部件，建模时还原了液压杆的缸体、活塞杆、端部连接头的完整结构，液压支撑部件可辅助承担悬臂端部的负载，提升整套机构的承重能力与运行稳定性。在机构的作业端设置了多层框架式的夹持定位结构，该部分采用型材拼接式的建模逻辑，还原了立柱、横向连接杆、安装托板的完整装配关系，托板位置预留了多组螺栓安装孔位，可根据不同的作业需求更换不同的夹持工装附件，实现不同规格工件的装夹作业。整套模型的材质渲染阶段，对金属结构件赋予了哑光黑色的金属漆面材质，对液压杆的活塞杆部分赋予了抛光金属材质，对导向立柱部分赋予了阳极氧化银灰色金属材质，对底座的防滑垫部分赋予了黑色橡胶材质，通过不同材质的区分清晰展现各部件的功能属性。设计思路上，该机构主打通用性与可调性，作业端的托板支持上下方向的位置调节，可适配不同高度的工件装夹需求，额外的拓展板可通过螺栓快速加装在机构上，拓展机构的作业功能，整套结构设计简洁实用，没有冗余的结构部件，在保证结构强度的前提下尽可能控制整体重量与制造成本，可作为小型加工工位的工件装夹工装、辅助作业支撑工装使用，也可在此基础结构上拓展加装动力头、检测头等功能部件，改造为小型专用加工作业设备。建模过程中对各活动部件的运动行程做了限位结构设计，避免调节过程中出现部件脱落、超程碰撞的问题，各连接位置的螺栓孔位、配合公差都按照常规机械加工标准做了预留，可直接导出工程图用于实际生产制造。
