小型棒料弯曲冲压工装结构设计

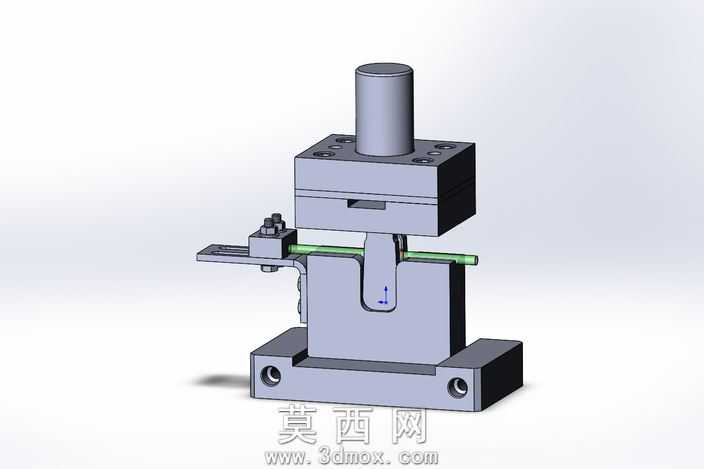

本作品为针对细长棒类零件设计的弯曲冲压工装三维模型，整体采用SolidWorks完成全参数化建模，建模过程严格遵循机械加工工装的设计规范，对每一处装配间隙、配合公差都做了对应参数预留，方便后续直接导出工程图用于生产加工。模型渲染阶段采用金属哑光材质模拟工装常用的45号钢调质处理后的表面质感，对导向柱、成型工位等关键工作面添加了轻微的高光反射效果，还原磨加工后的表面状态，底座安装孔、锁紧螺栓等标准件均采用软件自带标准件库调用，保证尺寸规格符合国标通用要求。从结构设计来看，整套工装分为上模、下模、侧定位组件三个核心部分，上模设置有模柄用于和冲床滑块连接，上模座内置成型凸模，凸模的成型曲面完全匹配棒料弯曲后的内轮廓尺寸，保证折弯过程中棒料受力均匀不会出现局部压痕；下模部分设置有与凸模对应的成型凹槽，凹槽两侧设计有棒料支撑导向槽，可对送入的待加工棒料起到径向定位作用，避免冲压过程中棒料发生窜动影响折弯精度；侧方的定位锁紧组件可根据棒料的折弯长度需求调整定位挡块的位置，拧紧锁紧螺栓即可固定挡块位置，适配不同长度规格的棒料弯曲加工，无需更换整套工装即可完成一定尺寸范围内的产品加工，大幅提升工装的通用性。设计思路上，整套工装优先考虑加工实用性与装配便捷性，所有非标准成型零件均采用规则块体结构设计，可直接通过铣削、磨削等常规机加工工序完成制作，无需特殊加工工艺，有效降低工装的制造成本；上下模之间未设置独立导柱导套结构，依靠成型凸模与下模型腔的配合完成导向，简化了工装整体结构，减少了装配调试的工作量，适合小批量棒料折弯零件的生产加工场景；同时在棒料的进料侧设计有延伸导向托板，可对长棒料起到承托作用，避免操作人员送料时棒料下垂影响定位精度，也能降低送料过程中的安全风险。模型完成装配后添加了全局干涉检查，确认所有活动部件在冲压行程范围内无运动干涉，可直观模拟完整的冲压弯曲动作过程，清晰展示棒料从进料定位到冲压成型的全流程动作逻辑。
