多工位可调式框架夹持工装夹具

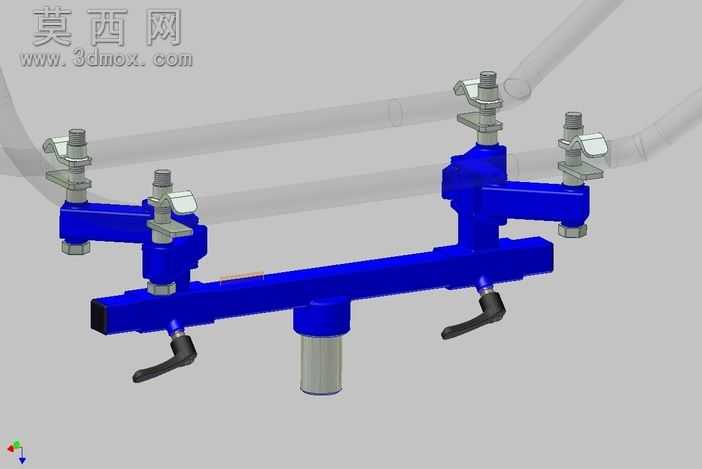

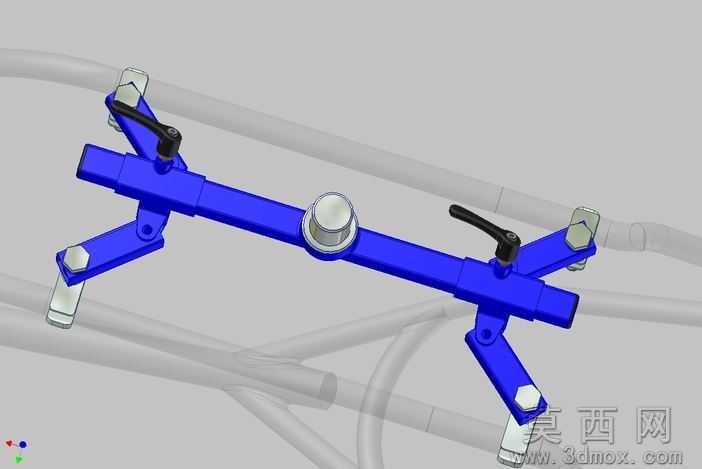

本模型为多工位可调式框架夹持工装，整体采用三维参数化建模方式完成，建模过程中严格遵循机械工装的实际装配逻辑，对每一处结构的配合公差、运动行程都做了对应约束，确保模型可完整还原实体工装的调节与夹持功能。模型主体承载结构采用方管型材拼接的框架式设计，在三维建模阶段对型材的拼接处做了贴合约束，还原了实际加工中焊接或螺栓紧固的装配效果，主体框架表面赋予深蓝色金属烤漆材质，通过材质参数调整还原漆面的哑光质感与轻微反光特性，区分于金属加工面的质感。框架上共设置四个独立的夹持单元，每个夹持单元都包含竖直调节立柱、水平延伸臂、快速夹钳三个核心部分，建模时对快速夹钳的铰接结构做了运动副约束，可模拟夹钳的下压锁紧、抬升松开动作，夹钳的压头部分做了防滑纹理细节，还原实际工装中防止工件滑脱的设计；水平延伸臂与竖直立柱之间设置了锁紧手柄，建模时还原了手柄的偏心锁紧结构，可模拟臂架沿立柱上下滑动、绕立柱旋转调节后的锁紧动作，手柄部分赋予黑色防滑橡胶材质，还原实际操作中的握持触感。框架底部设置中央支撑立柱，作为整个工装的安装固定基座，建模时对基座的安装端面做了平面度约束，可适配不同的工作台安装场景。渲染阶段采用工作室均匀布光，通过多盏面光消除结构死角的阴影，清晰展现每一处夹持单元的结构细节与调节方向，同时通过材质的粗糙度参数区分金属漆面、金属加工面、橡胶手柄三种不同材质的视觉差异，让模型的结构层次更加清晰。设计思路上，该工装针对框架类工件的多点位同步夹持需求开发，四个夹持工位可根据工件的外形尺寸独立调节位置与夹持高度，无需针对单一工件定制专属夹具，大幅提升工装的通用适配性，减少工装更换的调试时间，适用于小型框架类工件的焊接、装配、检测等工序的定位夹持，建模过程中对所有活动部件的行程范围都做了限位约束，避免出现调节超程的结构干涉问题，完全匹配实体工装的实际使用逻辑。
