富士竞速公路自行车结构设计

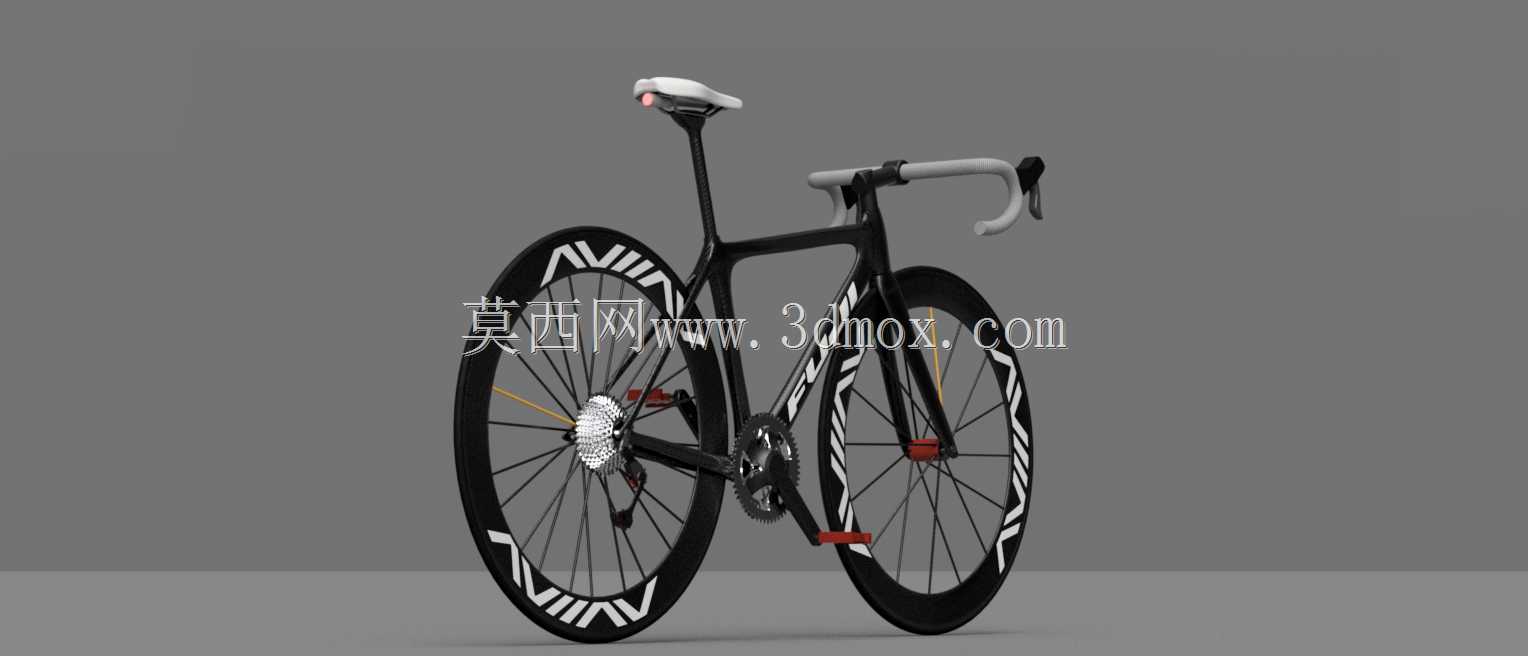

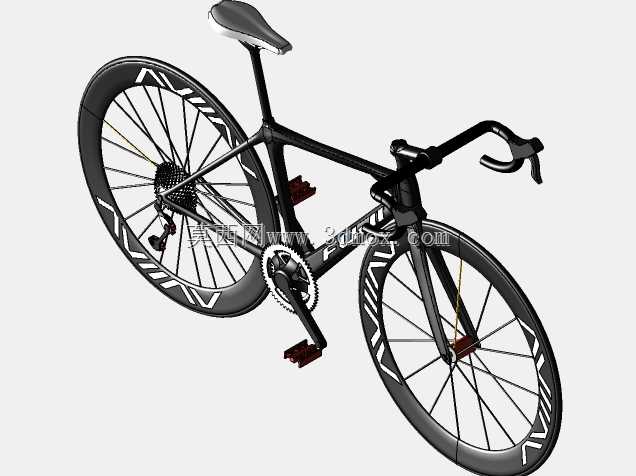

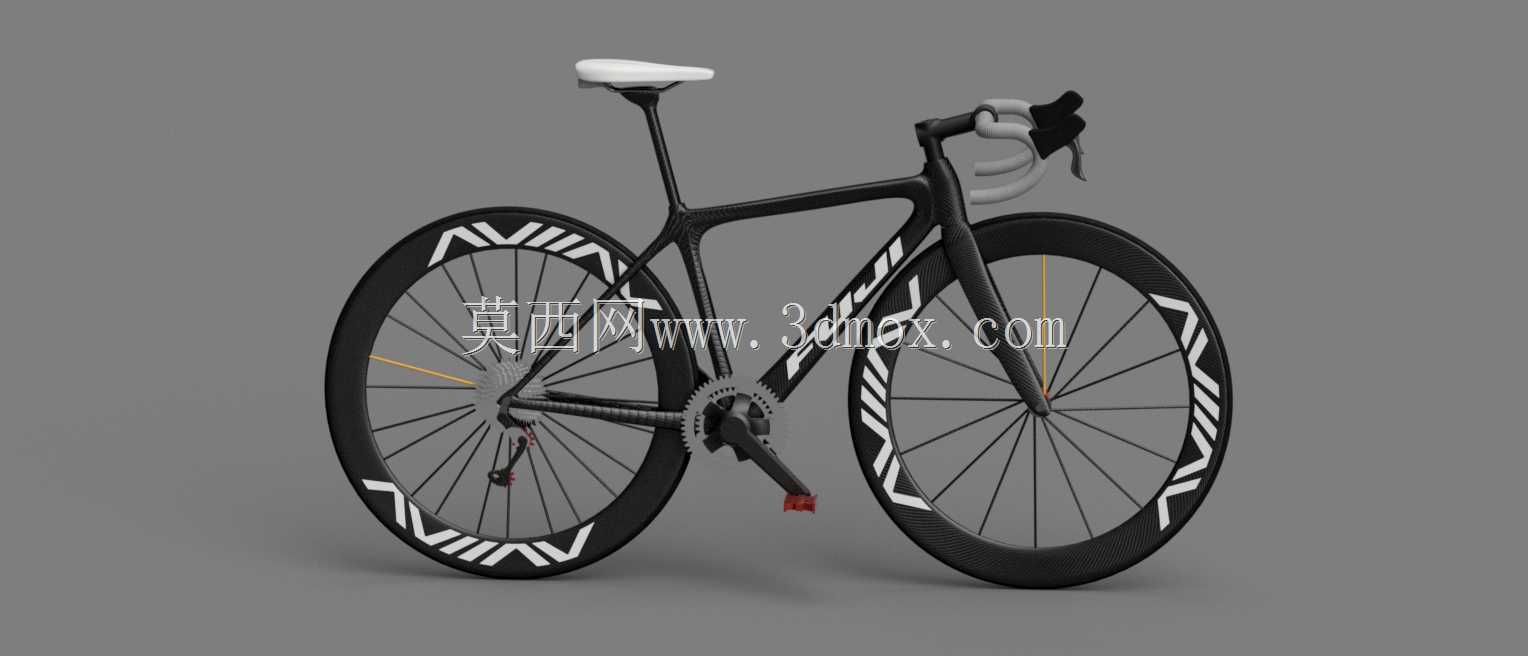

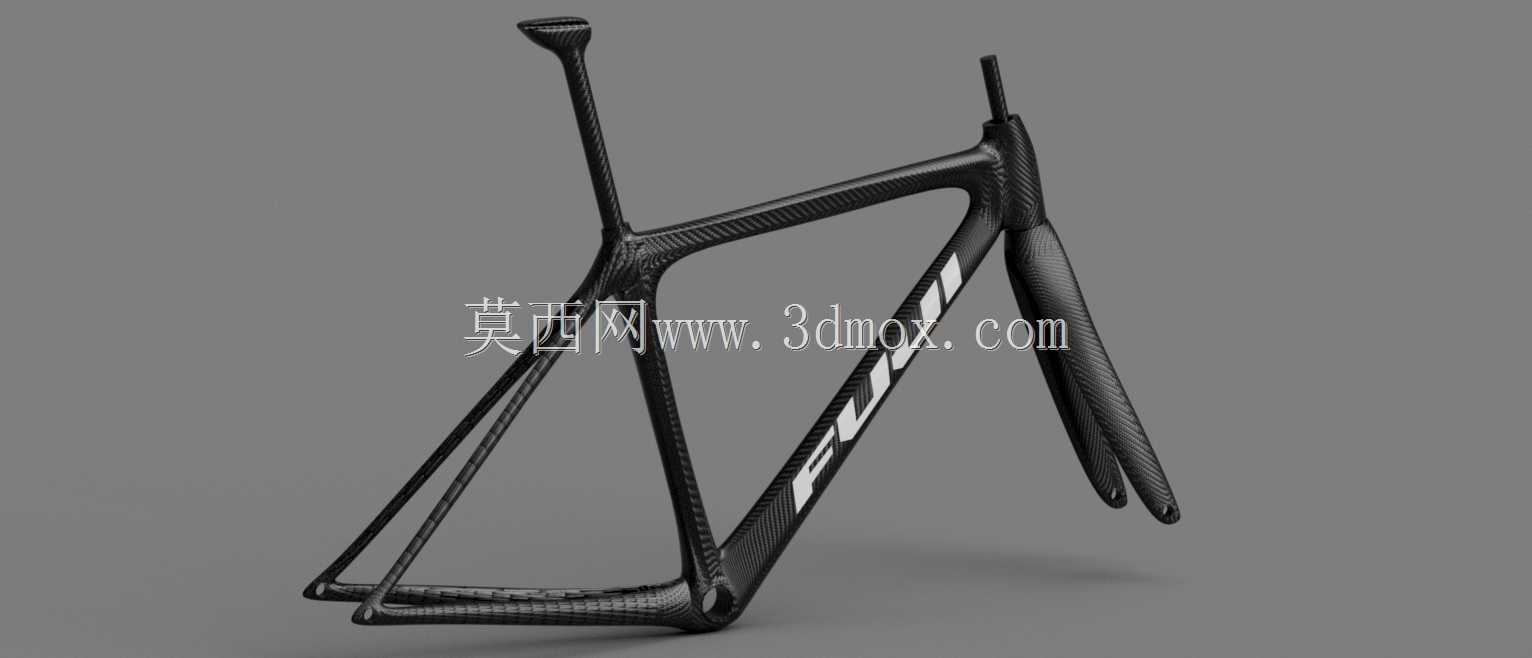

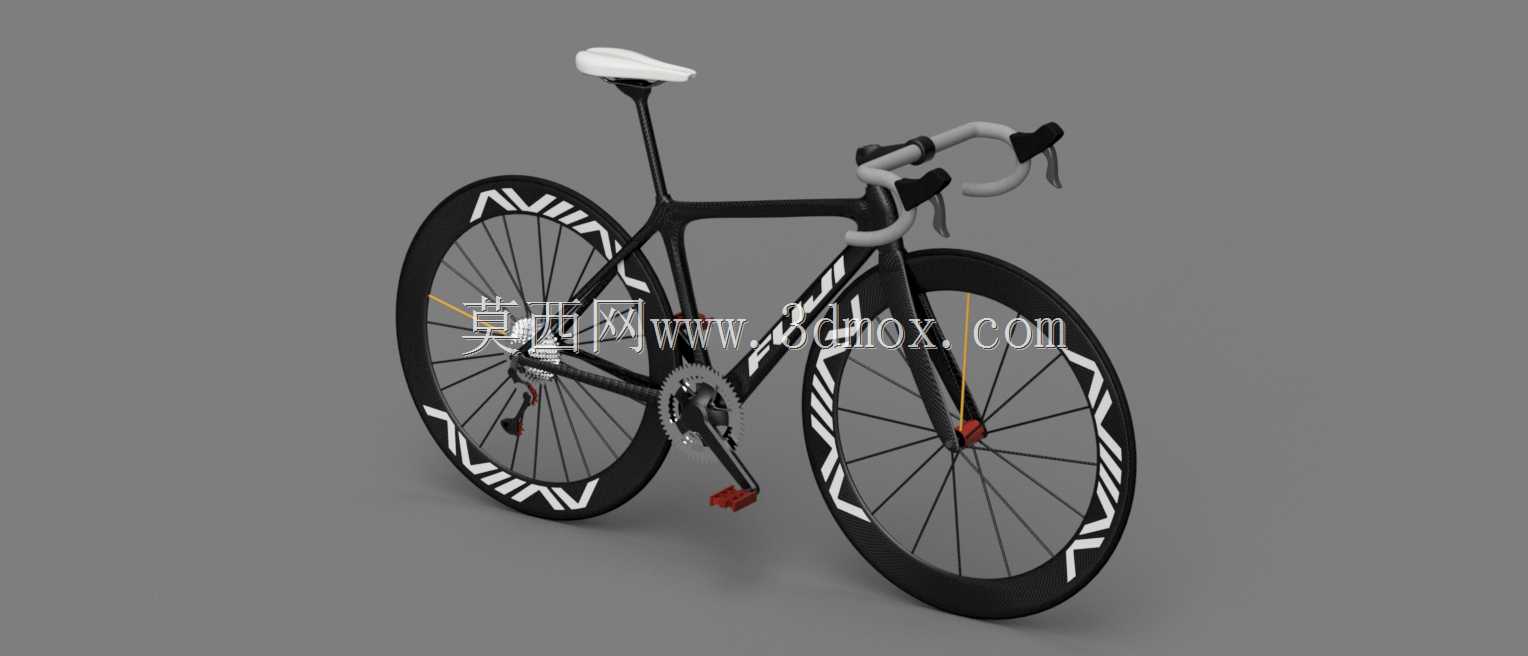

　　这款竞速取向的公路自行车结构，核心服务于铺装路面高速骑行场景，覆盖日常训练、业余赛事、长距离耐力骑行等实际使用需求，整体结构围绕低风阻、高传动效率、轻量化三个核心方向展开设计。车架采用一体成型的气动管型布局，上管与下管做了截断翼型截面处理，在侧风工况下能有效降低紊流带来的行驶阻力，头管角度设置为73度，兼顾高速巡航的直线稳定性与过弯时的转向灵活性，后下叉做了缩短处理，轴距控制在980mm左右，摇车发力时能减少车架形变量，提升踩踏力的传递效率。轮组采用高框碳刀结构，框高设定为50mm，平衡平路巡航的气动收益与爬坡时的重量控制，轮圈外侧做了刹车边耐磨处理，兼容圈刹制动结构，辐条采用直拉式扁条布局，

　　交叉编法兼顾轮组径向刚性与侧向抗冲击能力，花鼓内置的轴承结构预留了标准快拆安装位，适配市面上绝大多数公路车前叉与后开档的安装尺寸，开档宽度遵循标准公路车规格，前开档100mm后开档130mm，无需额外改装即可完成替换安装。传动系统采用压缩盘搭配11速飞轮的组合，曲柄长度设定为170mm，适配多数成年骑行者的腿长范围，牙盘盘片为50/34T的压缩盘规格，兼顾平路高速巡航的齿比范围与爬坡时的低档位需求，后拨导轮做了低摩擦设计，减少链条传动过程中的动力损耗。弯把采用人体工学弯型设计，下把位做了外撇处理，冲刺摇车时能提供更舒适的握持角度，把立长度设定为100mm，配合车架的reach值，能让骑行者保持较低的气动骑行姿态，

　　坐垫采用窄型短鼻设计，减少长距离骑行时对大腿内侧的摩擦，座弓为标准圆形导轨，兼容市面上绝大多数公路车座管的夹持结构。整车的安装边界完全遵循UCI认证公路车的尺寸规范，各部件的连接位置均采用行业通用标准规格，车架的五通位置为标准BSA螺纹规格，适配市面上绝大多数市售公路车中轴，前叉舵管为标准1-1/8英寸直管规格，可适配不同长度的把立与碗组结构，制动夹器的安装孔位为标准短臂夹器规格，替换制动配件时无需额外打孔改造。在结构设计阶段，针对车架的受力薄弱点做了局部补强，头管与下管的连接位置、后下叉与五通的连接位置均增加了碳纤维铺层厚度，在保证整体重量控制的前提下，提升了车架的抗疲劳强度，应对日常骑行中的颠簸路面冲击时，能避免应力集中导致的结构损坏。
