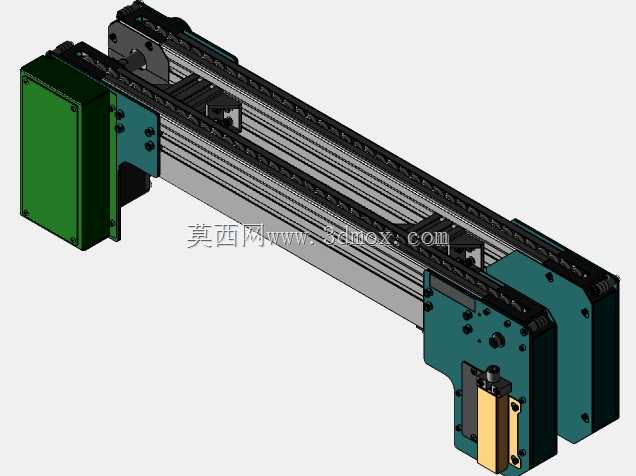

米思米标准链式辊道输送设备结构

　　在车间物流转运、产线工序衔接的场景里，这类链式驱动的辊道输送结构，是解决规整硬质工件平面输送的核心载体，和无动力辊道靠人力推送不同，它通过链条同步驱动所有辊筒转动，能实现工件的匀速自动输送，不需要人工介入推送，适配从毛坯件周转、机加工工序间流转，到成品包装段转运的多段工况，尤其适合底部有平整支撑面的箱装件、金属结构件、工装托盘的长距离输送。做这套结构的三维建模时，首先要捋清动力传递的路径：驱动端的链轮输出扭矩，通过闭合的链条依次啮合每根辊筒端部的从动链轮，保证所有辊面的线速度一致，不会出现辊筒转速差导致的工件偏移、卡滞问题，建模时要特意留好链条张紧的调节余量，张紧座的行程要覆盖链条使用后的伸长量，避免运行一段时间后链条跳齿、脱链。

　　辊筒的排布间距是设计里的核心考量，必须保证输送的最小尺寸工件，始终有至少三根辊筒同时接触支撑，防止工件在辊缝间歪斜掉落，辊筒自身的直径选择要匹配输送工件的单重，重载工况下要加大辊筒壁厚、选用带加强芯轴的结构，轻载工况可以适当缩小辊径降低整体成本。机架部分采用分段式的型材焊接结构，每段的长度控制在常规运输的尺寸边界内，方便进场安装时拼接，支脚位置设计可调高度的脚杯，用来适配车间地面的不平整，保证整线输送面的水平度偏差控制在允许范围内，避免工件因为输送面倾斜出现跑偏。侧栏的安装位置要和辊面保留足够的安全间隙，既要能挡住工件防止侧翻掉落，又不能和辊筒端部的传动链条、链轮产生运动干涉，链条传动侧要加装可拆卸的防护罩，

　　既避免生产时杂物卷入传动副，也方便后期维护时拆卸检查链条磨损、润滑状态。驱动单元的安装位置通常设置在输送段的中部或者出料端，相比端部驱动能减少链条单边的张紧拉力，延长链条使用寿命，建模时要预留驱动电机、减速机的安装空间，保证检修时能顺利拆换动力组件，不需要大规模拆解机架结构。在转弯段的适配设计上，这类链式辊道可以通过锥形辊筒的排布实现圆弧转向，不过直段结构是整线的基础单元，所有直段的安装孔位、连接接口都做通用化设计，能根据车间的实际布局拼接不同长度的输送线，不需要重新加工定制连接结构。辊筒表面的处理方式根据输送工件的特性选择，输送普通金属件可以用镀锌防锈处理，输送容易打滑的工件可以在辊面包胶增加摩擦力，

　　避免工件和辊面之间出现相对滑动影响输送定位精度。整套结构的安装边界要提前和厂区的其他设备、管线做避让，输送面的高度要匹配前后对接设备的工作台高度，保证工件转运时的高度差在允许范围内，不需要额外增加升降转接机构，降低整线的投入成本。日常维护的点位在建模时就做了预留，每个润滑点都留了注油的操作空间，链轮、链条的磨损件更换不需要拆解整段机架，只需要拆卸对应位置的防护罩就能操作，减少设备停机维护的时间。
