1500*3000幅面龙门式数控等离子切割设备

　　在结构件预制、钣金加工、广告金属字制作、环保设备壳体生产这类需要批量完成金属板材异形下料的场景里，等离子切割设备的选型直接决定了车间的下料效率与后续坡口加工余量。这款门式结构的等离子切割设备，将有效加工幅面设置为1500mm宽度、3000mm长度，刚好匹配市面上常规的整幅冷轧钢板、不锈钢板的出厂尺寸，不需要提前对板材进行裁切开料就能直接上料加工，减少了前置工序的转运与裁切工作量。

　　从设备布局逻辑来看，采用龙门式双驱结构的设计思路，是为了兼顾大跨距下的运动稳定性与切割精度，横梁沿床身两侧的纵向导轨做长距离进给，割炬搭载在横梁的横向滑座上完成幅面内的任意轨迹运动，这种结构相比悬臂式切割设备，在3米的纵向行程范围内不会出现悬臂端的挠度变形，能保证整幅面内的切割精度一致性。设备的整体外形尺寸控制在1750mm宽度、2200mm高度、4000mm长度，安装时只需要在车间预留出对应长宽的硬化平整地面即可，不需要额外做深挖的设备基础，地面承载满足整设备1000kg的重量要求就能完成布设，侧面预留的电控柜与气路接口位置，也给后期的管线布设、维护操作留出了足够的操作空间。

　　设备配置的UCCNC控制系统，支持常规的DXF、PLT等格式的加工文件直接导入，不需要在机床上做复杂的手动编程，技术人员在办公室完成排版套料后，用存储介质就能将加工文件导入设备直接启动加工，控制系统内置的拐角减速、起弧延时、断点续切功能，能有效减少厚板切割时的拐角过烧、起弧穿不透等常见问题，设备的重复定位精度与定位精度控制在0.2mm以内，切割完成的工件不需要额外做大量的修边打磨就能直接进入折弯、焊接工序，能大幅减少后续工序的人工工作量。

　　气路系统的工作压力设置在0.6-0.8MPa区间，适配常规工厂集中供气的压力范围，不需要单独为设备配置增压泵，车间常规的压缩空气管路经过滤除水后就能直接接入使用，割炬的升降机构带自动弧压调高功能，在切割存在轻微板面变形的钢板时，能自动跟随板面起伏调整割炬高度，避免因为板料不平整出现撞枪、切割高度不稳定导致的断面质量差、断弧等问题。设备的空移速度设置为15m/min，在不同加工工位之间移动时能减少空行程等待时间，搭配自动排版套料功能，能将板材的利用率提升到较高水平，减少边角料的浪费。

　　从实际使用的适配场景来看，这款设备可以完成碳钢板、不锈钢板、镀锌板、铜板等多种导电金属板材的切割加工，既能加工直线、圆弧等规则轮廓，也能完成复杂异形曲线、工艺孔的一次成型加工，在通风管道制作、机箱机柜生产、工程机械小型结构件下料、五金配件加工等场景都能适配。设备的电源采用380V工业三相供电，匹配常规工业车间的供电回路，不需要单独布设特殊供电线路，整机的走线都采用拖链内置防护，能避免加工过程中产生的金属飞溅、粉尘损坏线缆，延长设备的无故障运行时间。

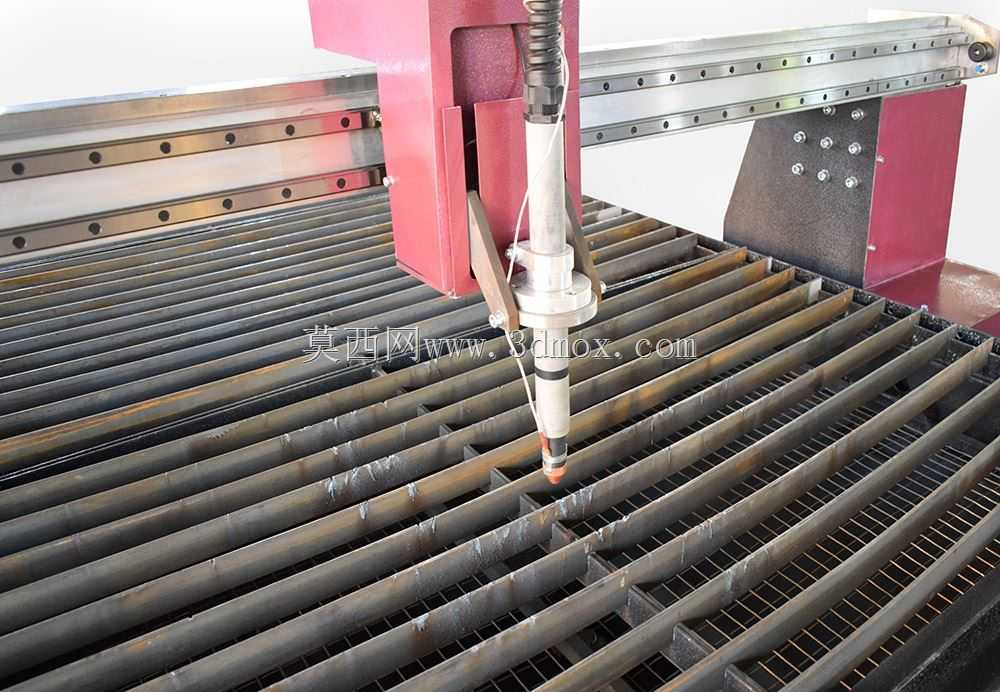

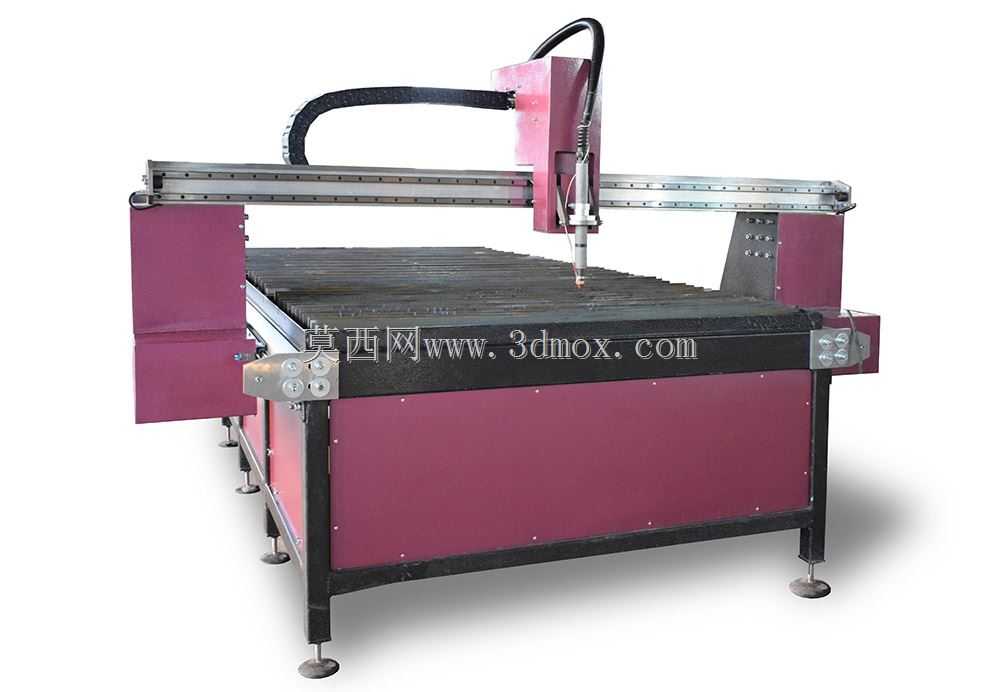

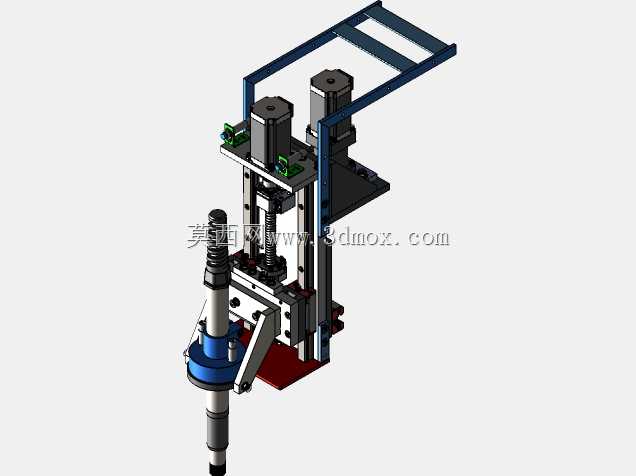

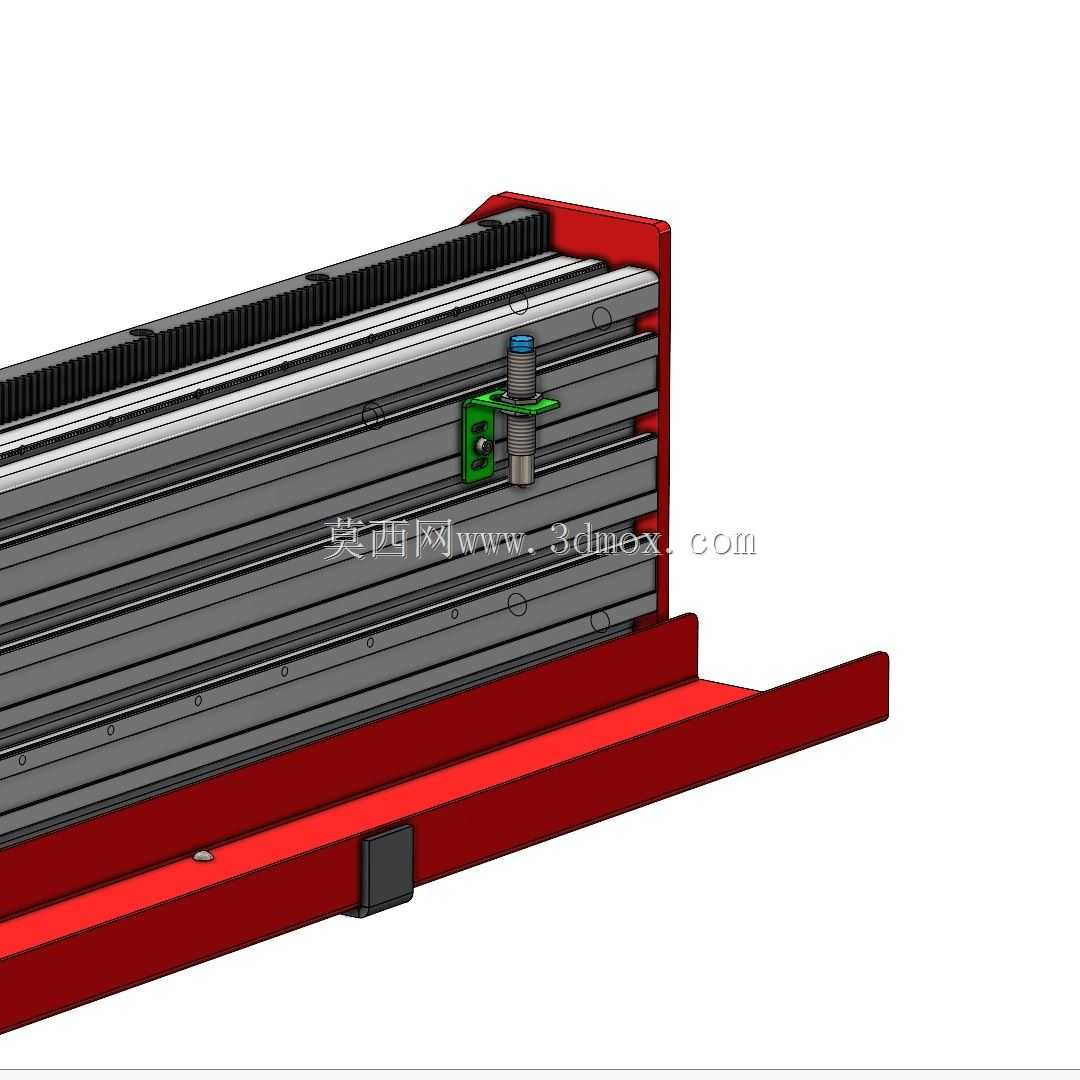

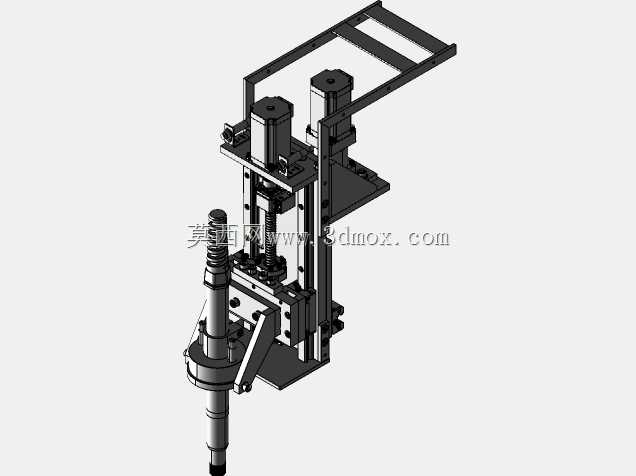

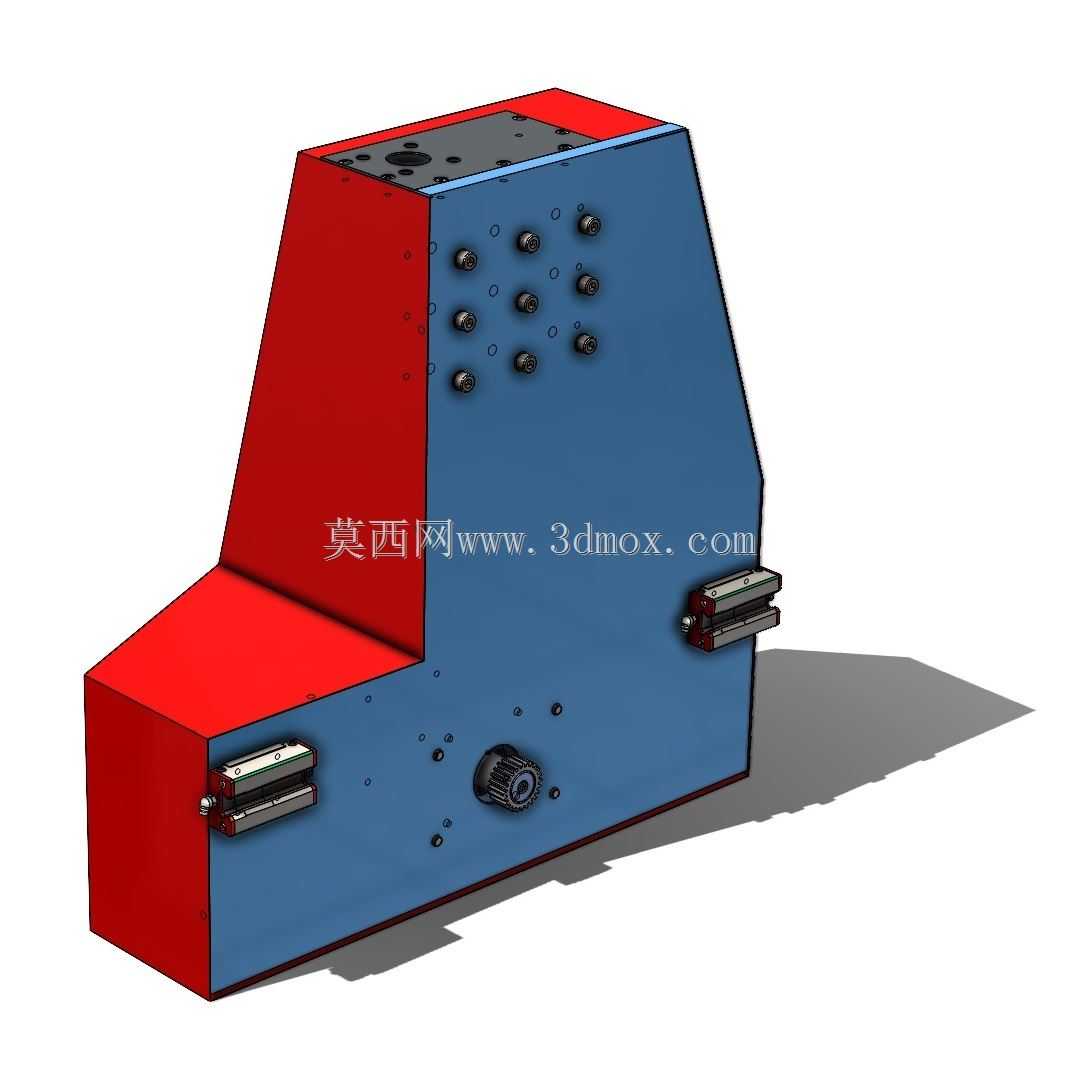

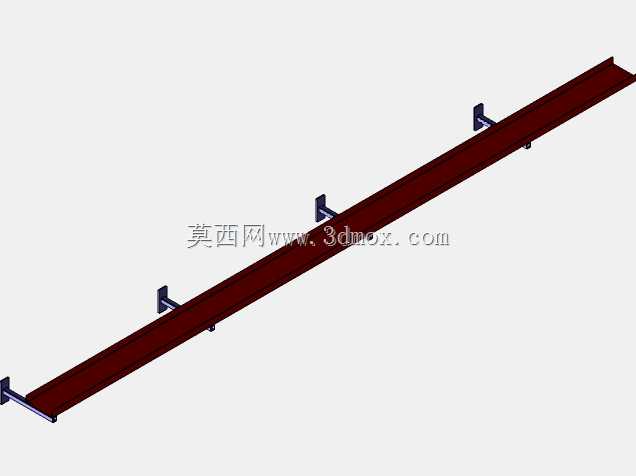

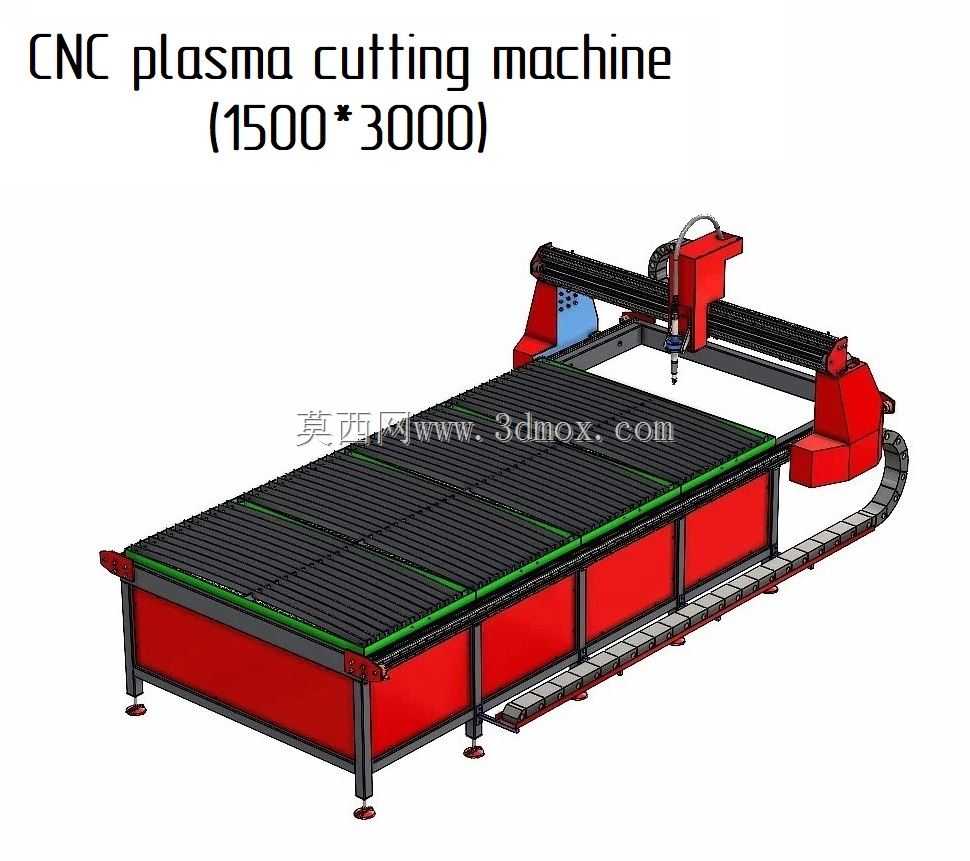

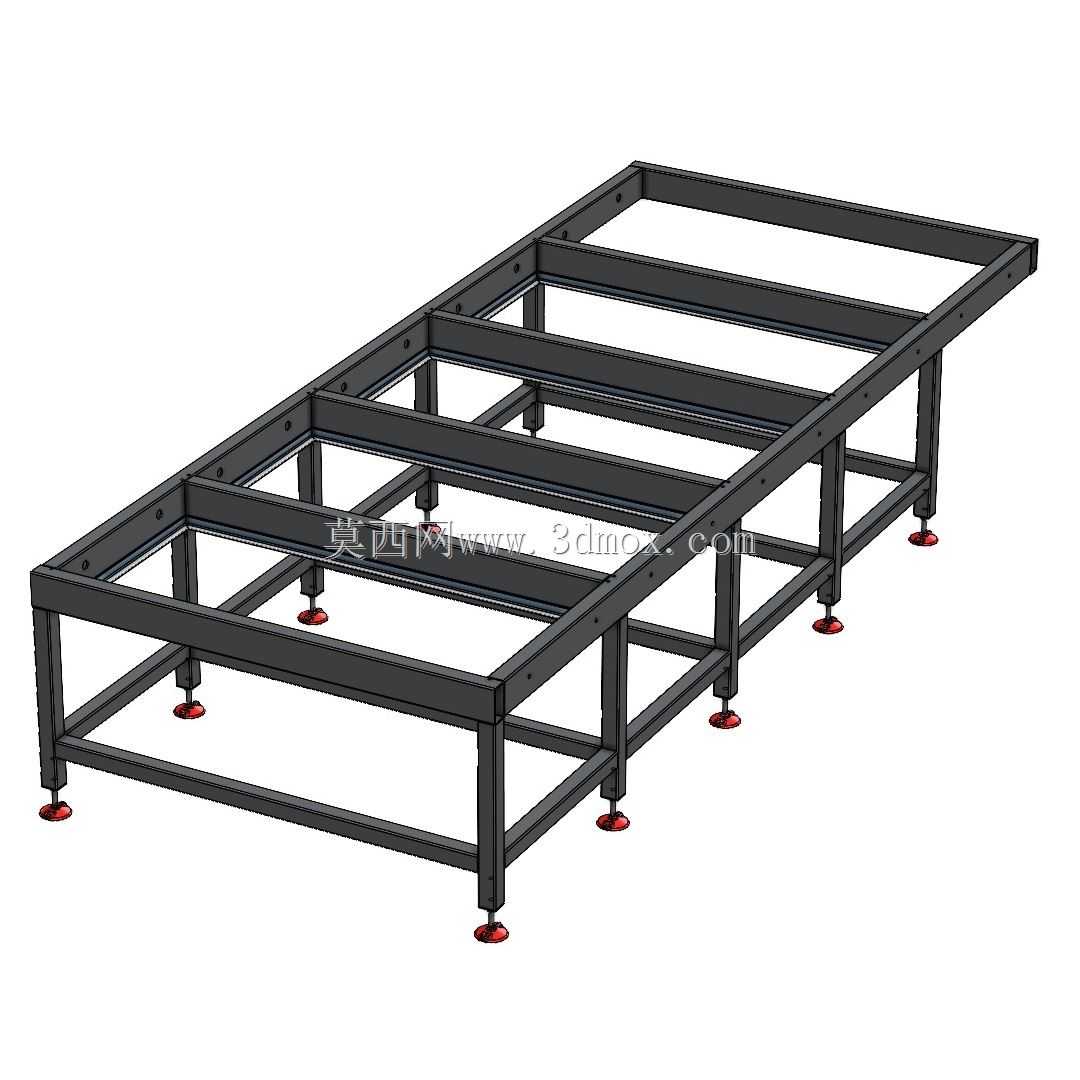

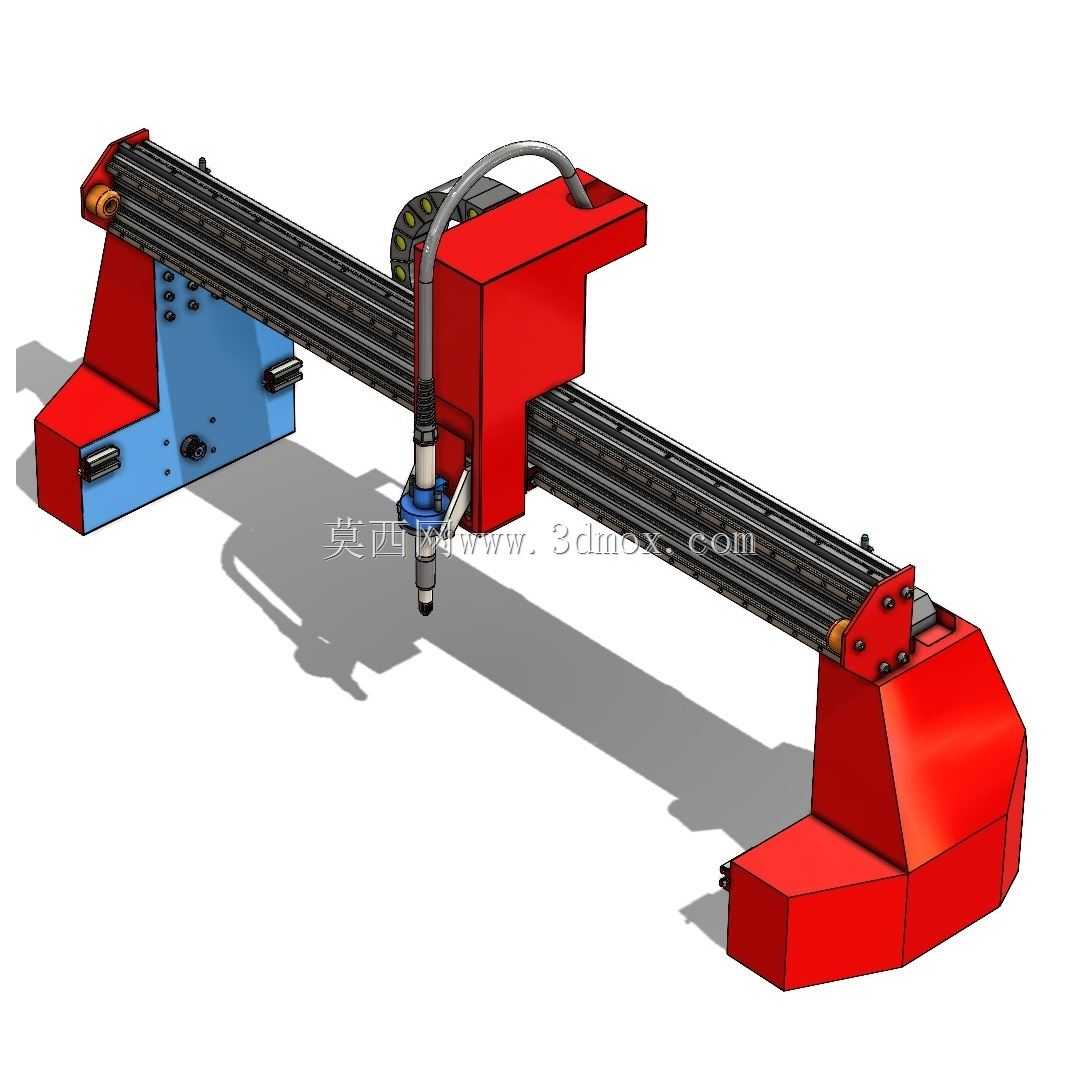

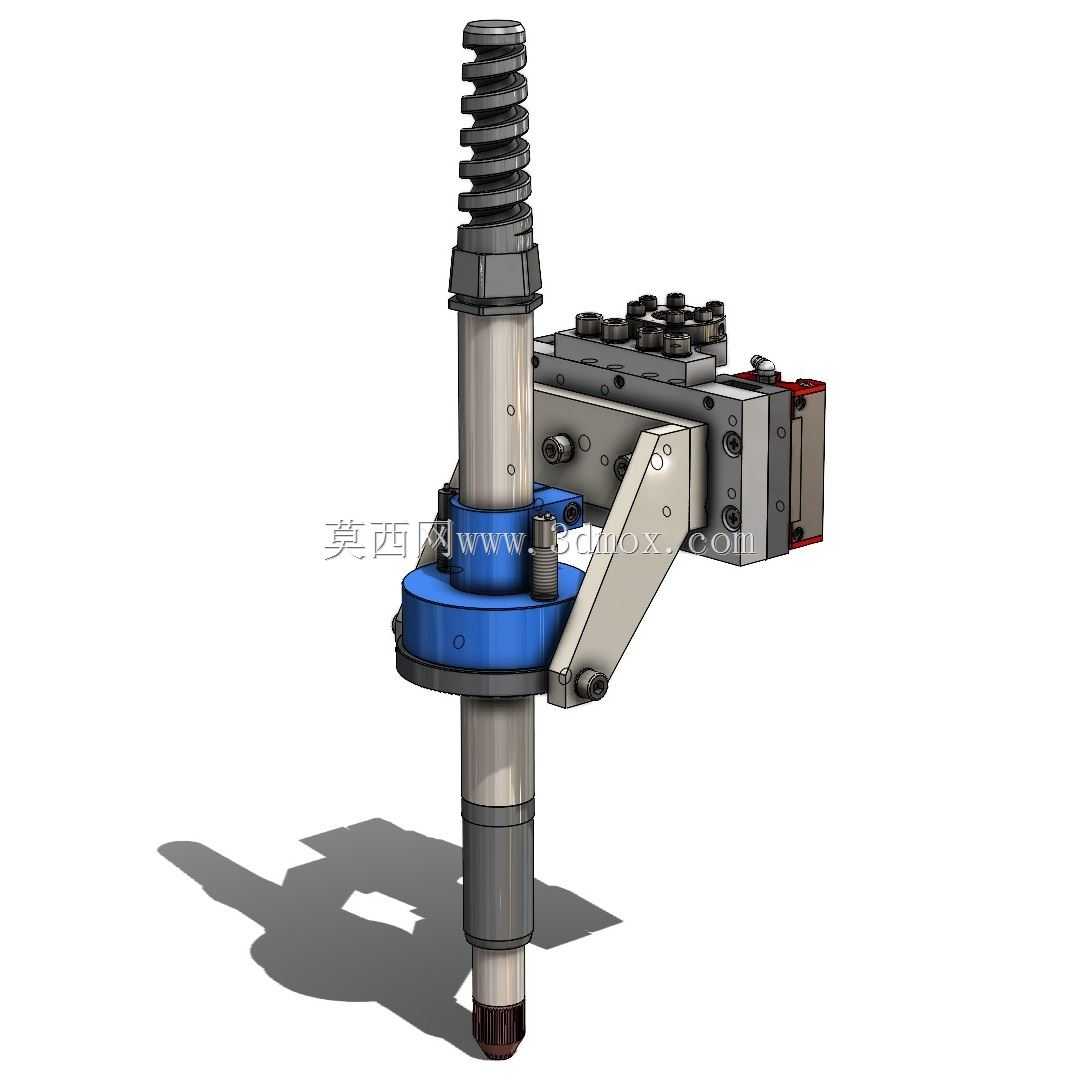

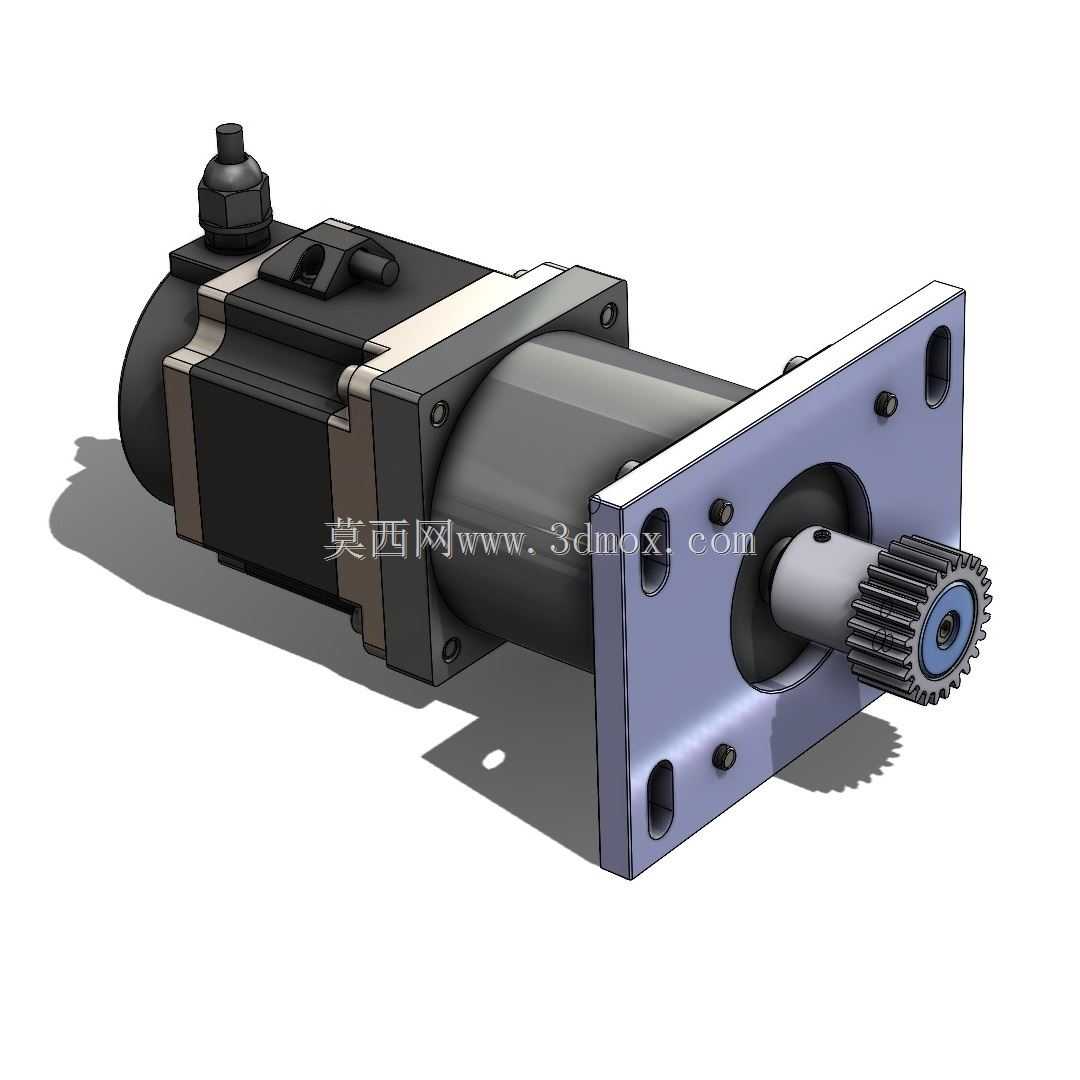

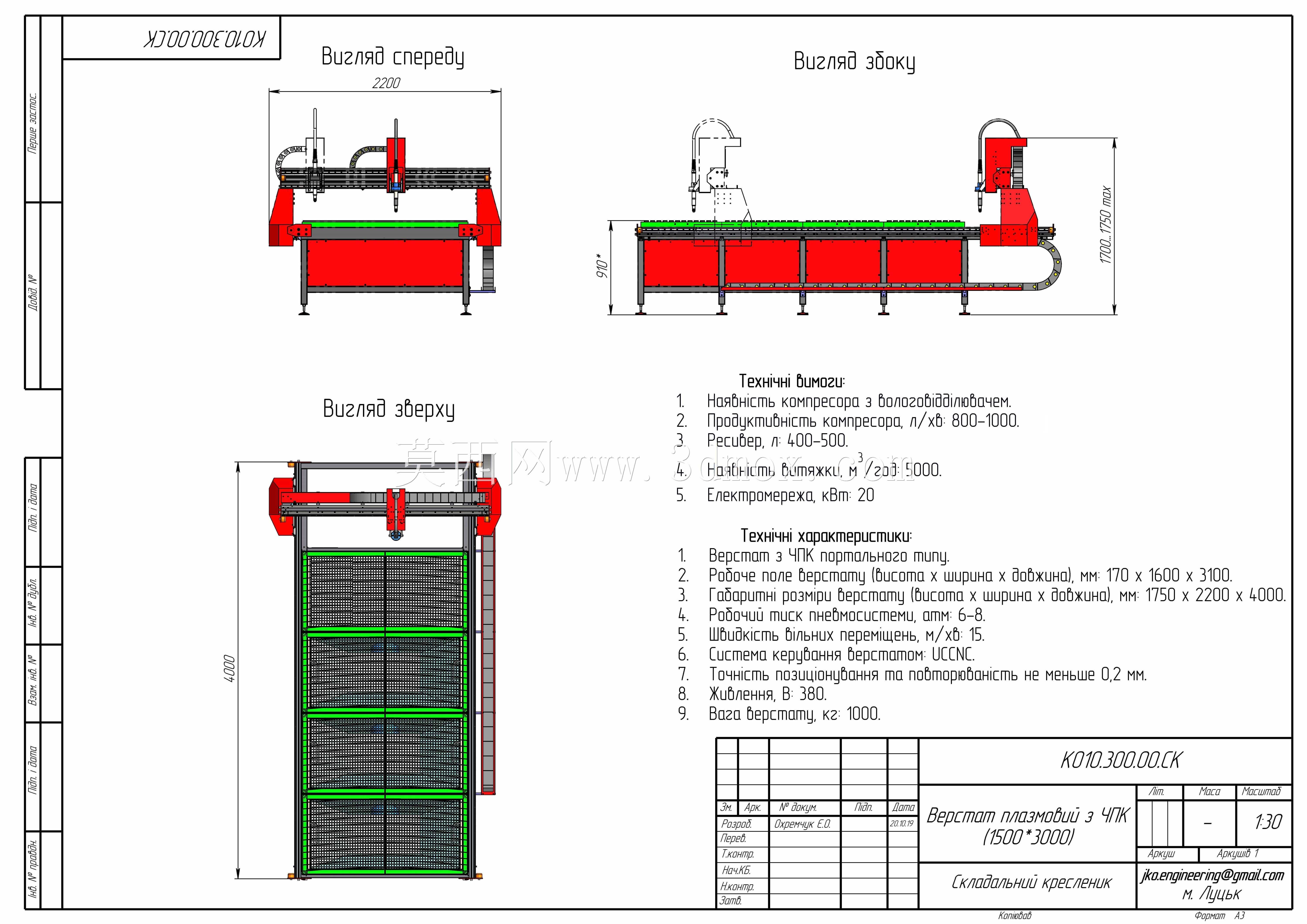

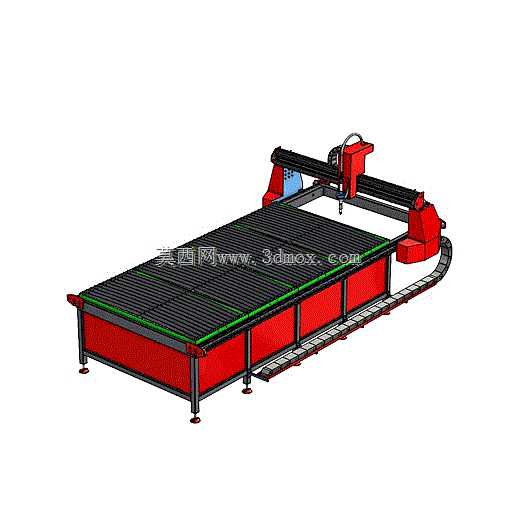

　　在做三维建模的时候，整个设备的结构都按照实际加工装配的逻辑做了拆分，床身的焊接框架、导轨安装面、横梁的型材拼接结构、滑座的传动组件、割炬的夹持调节机构、气路与电路的布设位置都做了1:1的还原，不管是用来做设备方案的展示、新员工的结构培训，还是做同类设备的改型设计参考，都能直接提取对应的结构参数做调整，不需要从零开始搭建基础框架，能大幅减少前期的建模工作量。建模过程中也充分考虑了实际装配的干涉问题，所有运动部件的行程范围内都预留了足够的安全间隙，导轨、拖链、传动部件的安装位置都符合实际设备的装配工艺要求，不存在结构上的装配冲突，能直接导出工程图做生产参考。
