车间仓储周转用单扶手平板手推车结构设计

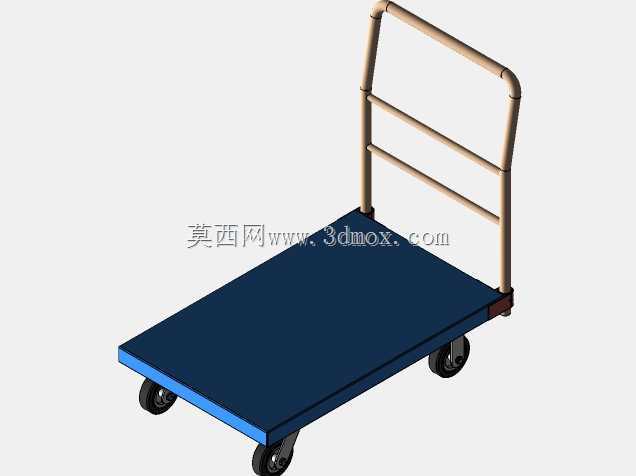

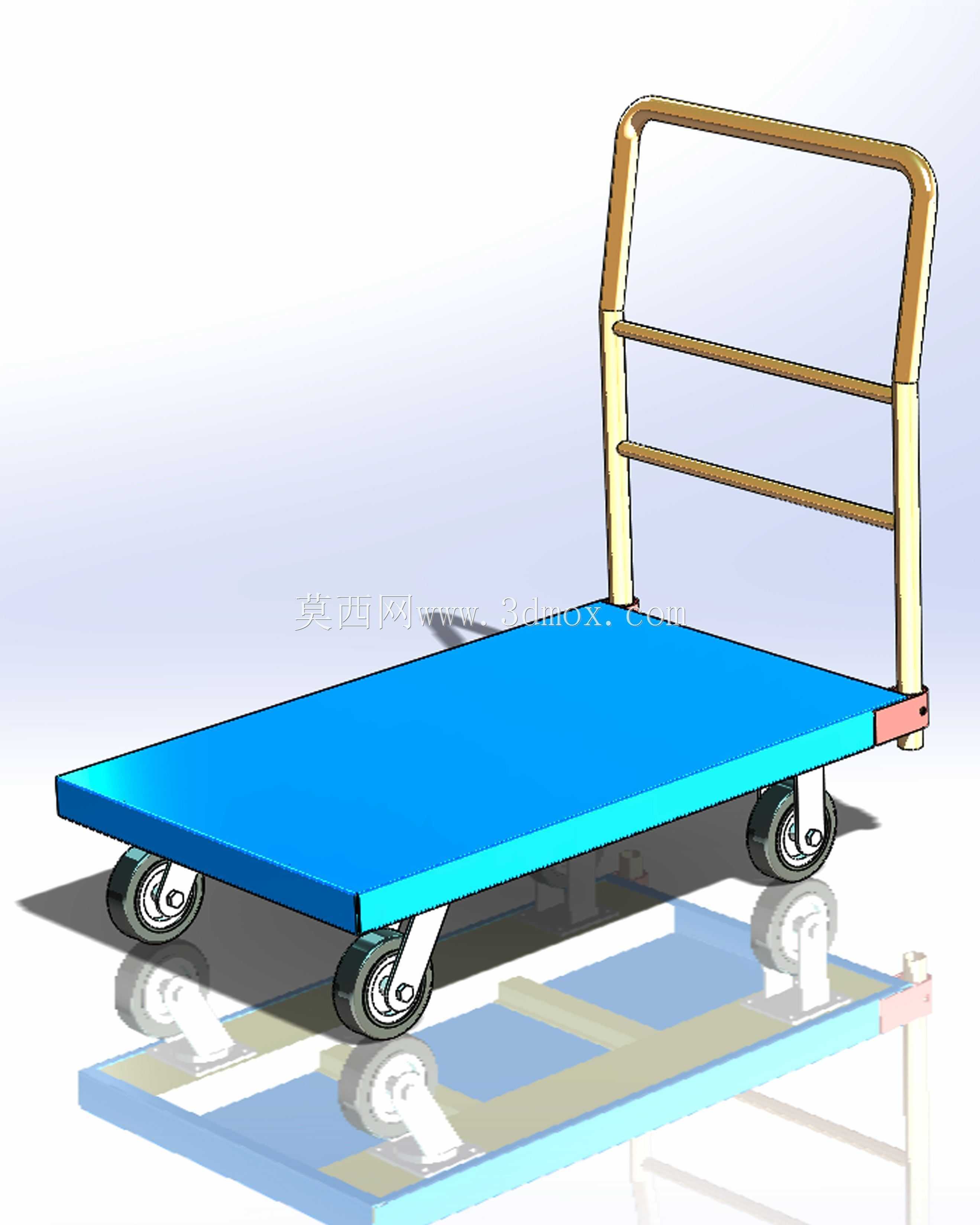

　　这款单扶手平板手推车的结构设计，核心围绕车间内短距离物料周转、仓储拣货、产线工位间工件转运的实际场景展开，没有冗余的装饰结构，所有尺寸设定都贴合一线作业的实际边界。先从承载平台说起，平板部分采用等厚钢板折弯成型，边缘做向下翻边处理，既避免板材边缘割伤作业人员，又能通过折弯结构提升平板整体抗弯刚度，同等板材厚度下，翻边结构比纯平板的抗形变能力提升40%以上，日常转运150kg以内的箱装物料、机加工半成品、工装夹具时，平台中部不会出现明显下凹形变，平台表面做哑光防滑处理，避免周转过程中物料打滑滑落。平板的尺寸设定参考了常规仓储周转箱的堆叠尺寸，宽度适配两个标准周转箱并排摆放，长度可容纳三个标准周转箱纵向排布，

　　同时整体宽度控制在厂区人行通道的最小通行宽度以内，在宽度1.2米的车间通道内可顺利完成90度转向，不会剐蹭通道两侧的设备或货架。扶手部分采用圆管弯折成型的单立柱双横杆结构，扶手立柱与平板尾部的安装座采用焊接固定，连接处加设三角加强筋，避免推运重载时扶手根部出现焊缝开裂，扶手高度设定在成年人腰部位置，作业人员推行时手臂自然下垂即可握持横杆，不需要弯腰或抬臂，长时间推行也不容易产生肌肉疲劳，横杆之间的间距经过适配，既可以在推行时握持不同高度位置调整施力角度，也能临时挂放小型工具袋、标识牌等随身作业物品。行走部分采用四个万向脚轮布局？不对，实际是两个定向脚轮布置在靠近扶手的一侧，两个万向脚轮布置在平板前端，

　　这种布局的好处是推行时方向稳定性更好，不会出现直行时左右跑偏的情况，转向时只需要下压扶手让前端万向脚轮受力，即可灵活调整行进方向，脚轮的安装座采用加厚钢板冲压成型，与平板底部的安装梁通过螺栓连接，后期脚轮磨损后可以直接拆卸更换，不需要整体切割焊接，降低维护成本。脚轮的轮面采用聚氨酯材质，相比橡胶轮更耐磨，在环氧地坪、水泥地面上推行时不会留下轮印，同时滚动阻力更小，推行时更省力，轮架部分带双轴承结构，转向时不会出现卡滞，即使满载状态下也能轻松调整方向。设计过程中特意做了重心校核，平板的承载重心落在四个脚轮的支撑轮廓中心范围内，扶手侧的脚轮承载占比略高于前端，空载时不会出现扶手侧过重翘头、重载时前端下沉的问题，

　　平板底部的支撑梁采用矩形管焊接成框架结构，横梁间距根据常见物料的支撑点位置设定，避免局部载荷过大导致平板变形，整个框架与平板底面采用段焊连接，既保证连接强度，又不会因为满焊导致平板受热变形。另外在平板前端的边缘做了小角度的倒角处理，当需要把推车靠在月台、台阶边装卸物料时，倒角结构可以让推车边缘更好地贴合接触面，不会出现缝隙导致物料卡滞，扶手的顶端做了封头处理，避免圆管内部进入杂物积水锈蚀，所有焊接位置都做了打磨处理，没有毛刺焊瘤，避免作业人员磕碰划伤。这款手推车的结构没有复杂的传动或电控部件，整体维护成本极低，适合生产车间、仓储库房、商超后场等多种场景的短距离物料转运，建模过程中所有配合尺寸都按照实际装配公差设定，脚轮安装孔位、扶手安装位置的尺寸都符合现有通用配件的标准，不需要单独定制非标配件，生产加工时可以直接采购标准脚轮、标准管材进行下料焊接，加工门槛低，适合批量制作投入使用。在实际使用场景中，这类手推车可以替代人工抱运物料，单次转运量是人工徒手搬运的5-8倍，能大幅降低短距离转运的作业强度，尤其是在机加工车间转运小型加工件、装配车间转运零部件、仓储区拣货周转时，灵活度比大型叉车更高，不需要专用作业通道，在狭窄的工位间隙也能顺利通行。
