叶片式塑料破碎回收处理设备结构

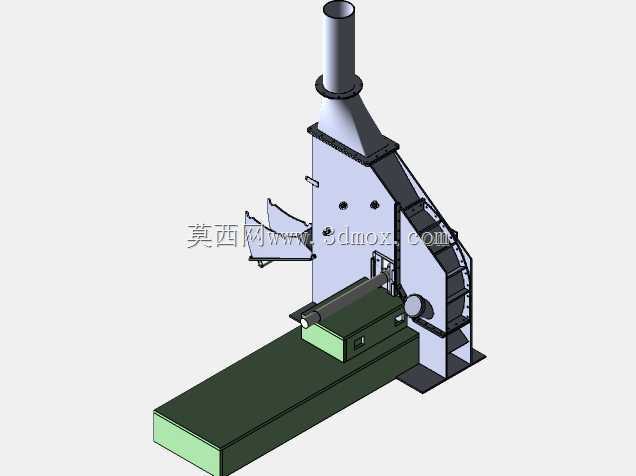

　　在塑料回收加工的产线环节中，这类叶片式破碎设备承担着硬质塑料废料的初级减容破碎工序，常见于中小型塑料再生加工厂、注塑车间边角料回收点位，适配PE、PP、PVC等常见热塑性塑料的破碎作业，尤其针对整根废弃塑料管、注塑浇口料、报废塑料型材这类尺寸偏大的进料，无需预先裁切即可直接投料，省去前置粗切工序的人工与设备投入。设备整体采用卧式布局，底部为一体化焊接的箱式机座，机座顶面加工有转子组件的安装基准面，同时预留了地脚螺栓的固定孔位，安装时需保证机座水平度偏差不超过0.2mm/m，避免高速运转时产生额外振动载荷，机座内部预留有传动部件的安装空间，可根据现场工况选择皮带传动或直联传动的布局，适配不同功率的驱动电机配置。

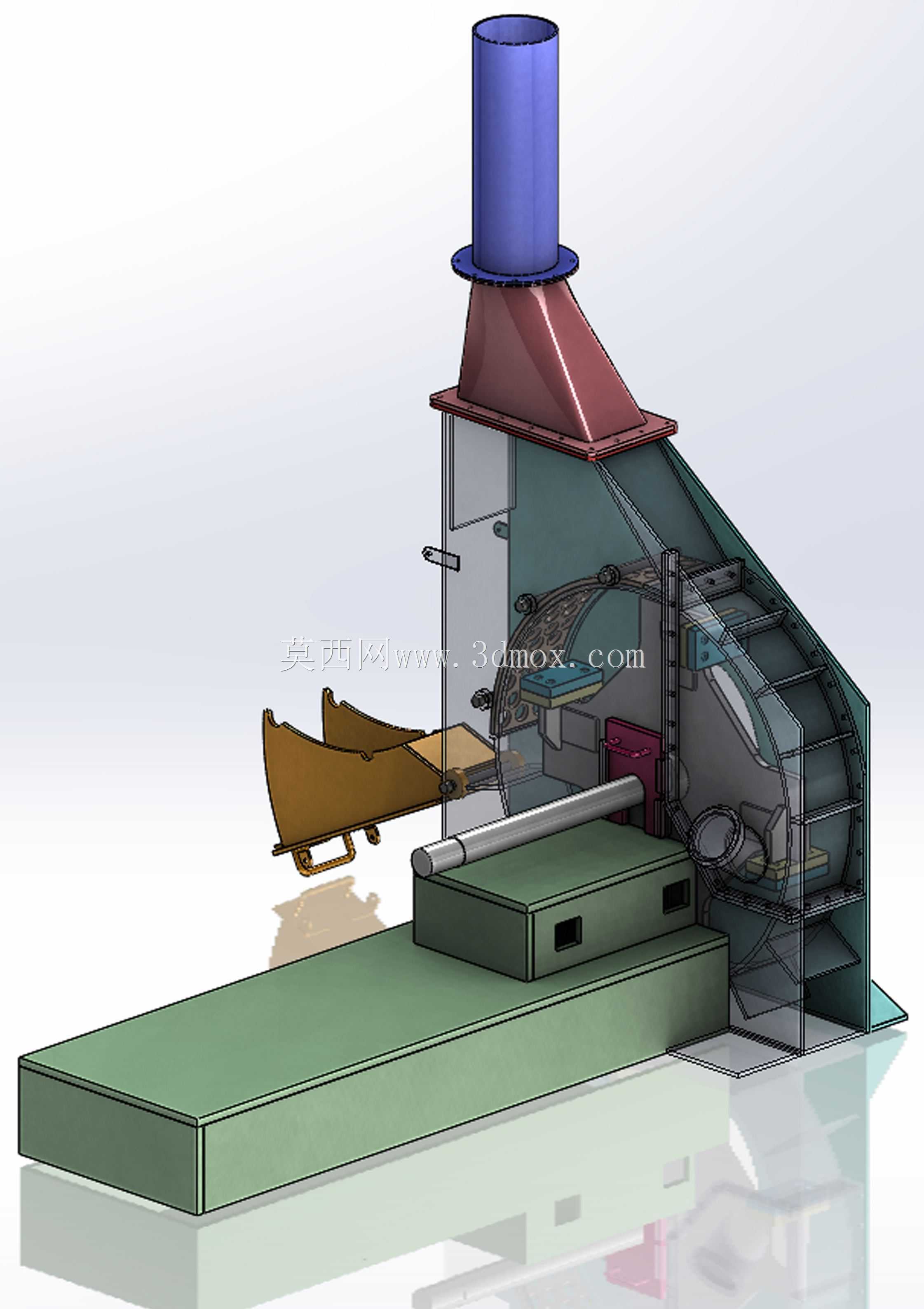

　　破碎腔采用上倾式进料结构，顶部设置圆柱形竖直进料筒，进料筒下方连接渐扩式的导料溜槽，溜槽内壁做耐磨衬板铺设，避免大块物料高速冲击造成腔体磨损，溜槽与破碎腔上盖采用法兰螺栓连接，检修时可快速拆卸打开腔体，更换磨损的叶片或清理卡滞物料。破碎转子采用多组倾斜布置的动叶片结构，叶片沿转子轴向呈螺旋错位排布，运转时可对物料形成持续的剪切、撕扯、撞击复合作用力，相比传统锤式破碎结构，叶片式结构在处理薄壁、长条形塑料件时不易出现物料架空卡料的问题，破碎后的物料粒度更均匀，过粉碎现象更少，能有效降低后续磨粉或造粒工序的能耗。腔体侧方设置斜向出料导槽，导槽下方配套水平布置的皮带输送台，破碎完成的塑料碎片顺着导槽落至输送台面上，

　　可直接输送至后续清洗或分选设备，实现破碎出料的连续化作业，输送台两侧设置挡边结构，避免碎片散落至设备外部。设备的安全防护设计覆盖所有运转外露部位，转子两端的轴承座设置防尘密封结构，避免塑料粉尘进入轴承造成磨损失效，传动部位加装可拆卸的安全防护罩，腔体上盖设置安全联锁装置，设备运转时无法随意开启腔体，检修开盖时设备自动断电锁止，避免误操作引发安全事故。从安装边界来看，设备整体长度方向预留1.2m的操作维护空间，进料筒顶部距离地面高度适配常规人工投料或机械臂投料的作业高度，无需额外搭建投料平台，出料端的输送台高度可根据后续衔接设备的进料口高度做小幅调整，适配不同产线的布局需求。设计过程中针对塑料破碎时易产生的物料粘黏问题，

　　在腔体侧壁预留了通风除尘接口，可外接车间除尘系统，及时抽走破碎过程产生的细粉与热量，避免高温下熔融塑料粘黏在叶片或腔体内壁，影响破碎效率。叶片采用可拆换的螺栓固定结构，单块叶片磨损后可单独更换，无需整体更换转子，大幅降低后期维护成本，叶片材质选用高碳合金钢，表面做淬火处理，耐磨性能满足长期处理硬质塑料的使用需求，正常工况下单组叶片的使用寿命可达800小时以上。
