羊驼纤维梳理加捻立式作业机架结构

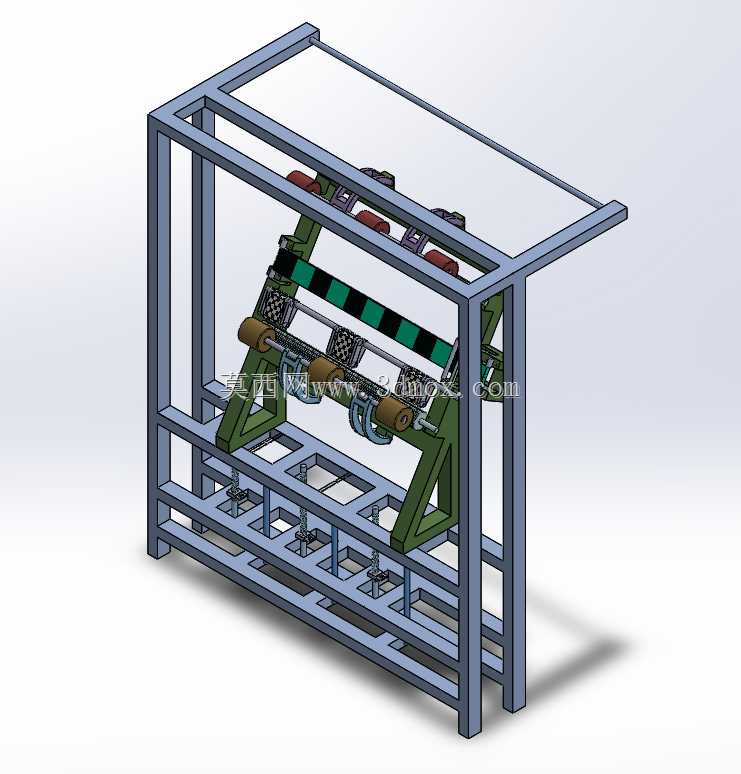

　　这套立式纤维处理机架，主要面向特种动物纤维初加工场景，针对羊驼毛这类长度离散度大、纤维抱合力偏弱的天然纤维，完成梳理后的单股纤维加捻、卷绕工序，适配小型毛纺作坊、特色纤维加工工坊的小批量多批次生产需求，区别于大型毛纺流水线的连续化作业模式，设备可独立完成单工位的纤维处理作业，无需对接复杂的上下游联动产线，对厂房空间、配套动力的要求更低，适合高原特色畜牧产区的本地化纤维初加工使用。从结构设计逻辑来看，整体采用方管焊接成型的框架式承载结构，外围框架通过等截面方管拼焊形成矩形立体承载边界，底部设置双层横纵排布的方管承托梁，既作为整机的安装基准面，也可临时放置待加工的纤维料卷、备用工装配件，框架四根主立柱向上延伸至顶部形成封闭的顶框结构，

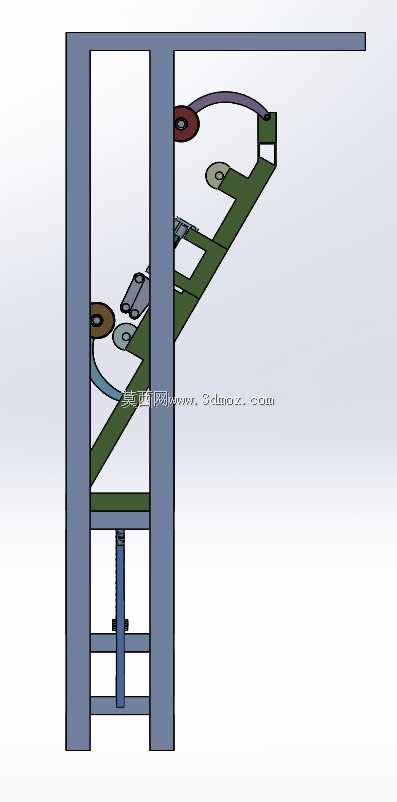

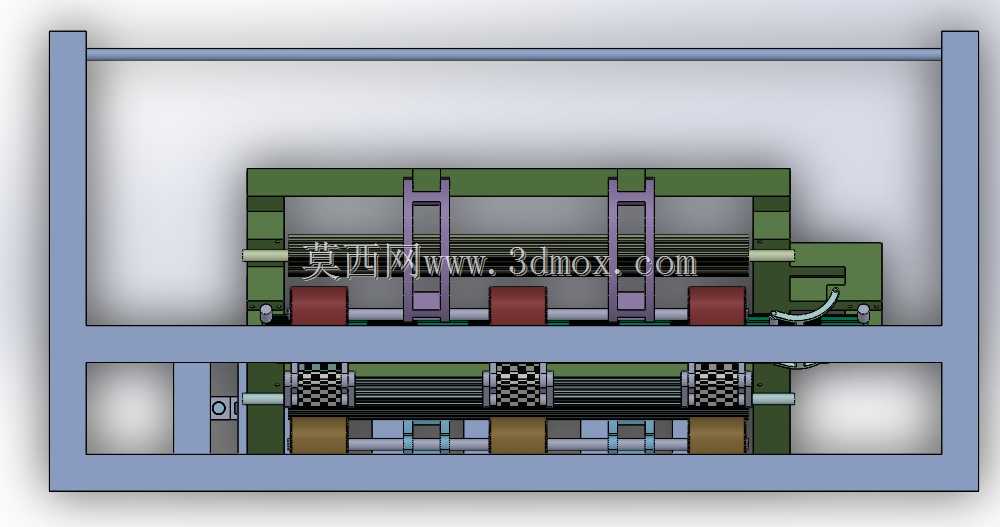

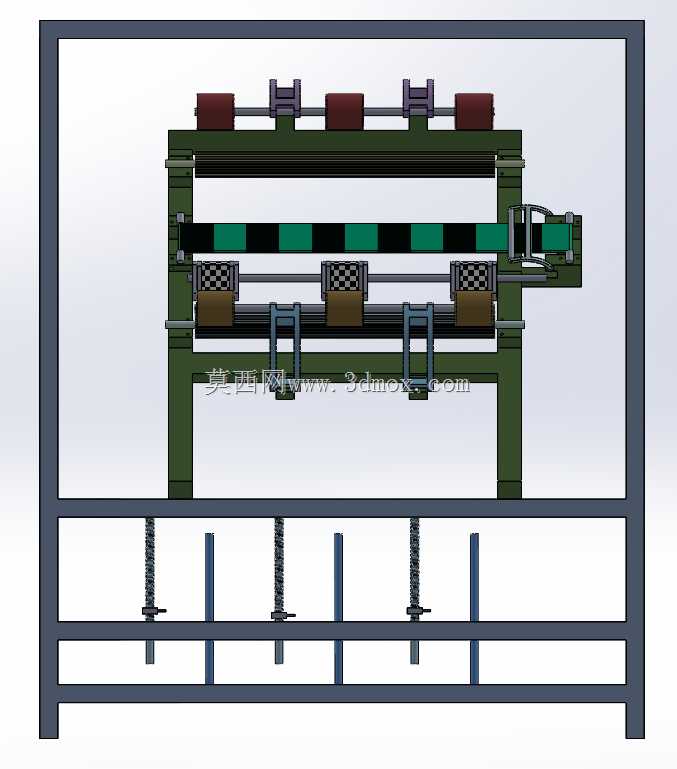

　　避免作业过程中纤维飘出作业区域，同时为上部的纤维导向组件提供安装支点。核心作业单元采用倾斜式安装布局，将纤维输送辊、加捻导纱组件、张力调节件统一固定在两块对称布置的三角形斜向支撑板上，倾斜角度设置为32度，既符合操作人员站立作业时的手部操作高度，也能让纤维在输送过程中依靠自身重力保持适度张紧，减少额外的张力配重结构。上下两层作业辊组平行排布，上层辊组负责承接前道梳理工序输出的平行纤维条，通过表面包覆的糙面橡胶层增大与纤维的摩擦力，保证纤维输送速度稳定无打滑，下层辊组对应卷绕工位，配合可更换的筒管夹头，将加捻完成的纤维纱线均匀卷绕成标准尺寸的筒纱。设备的安装边界控制较为紧凑，整体占地宽度不超过1.8米，纵深不超过1.2米，

　　整机高度控制在2.1米以内，可直接放置在标准工业厂房的普通水泥地面上，底部框架预留了四个地脚螺栓安装孔，可通过膨胀螺栓与地面固定，抵消辊组高速转动时产生的小幅振动，无需额外浇筑独立设备基础。在功能细节设计上，辊组的支撑座全部采用可调式安装结构，每个辊座的安装位置都预留了长条形调节孔，可根据加工纤维的细度、长度调整相邻辊组之间的中心距，当加工细度更细的幼羊驼纤维时，可适当缩小辊间距避免纤维意外牵伸，加工粗长的成年羊驼纤维时则放大辊间距，减少纤维缠绕辊面的概率。斜向支撑板与主框架之间设置了加强筋板，筋板采用直角三角形结构焊接固定，可承受辊组转动、纤维牵拉产生的交变载荷，避免长期作业后支撑板出现形变导致辊组平行度超差。

　　顶部框架内侧预留了导纱钩的安装螺孔，可根据实际作业需求加装不同数量的导纱件，实现单台设备同时处理4-6股纤维条的作业需求，提升单工位生产效率。设备的所有转动辊轴两端都采用标准深沟球轴承支撑，轴承座与框架之间设置了薄垫片组，装配时可通过增减垫片厚度调整辊轴的水平度，保证所有辊面的径向跳动量控制在0.1毫米以内，避免纤维输送过程中出现张力波动导致纱线粗细不均。从实际使用场景出发，这套结构没有配置复杂的一体化驱动与控制系统，可根据用户自身的产能需求选配调速电机搭配链传动机构驱动辊组转动，也可适配小型作坊的手动作业模式，结构的通用性较强，所有结构件都采用常规规格的型钢与标准件加工，无需开模定制特殊零部件，后期维护更换配件的成本较低。框架表面采用喷塑处理，可抵御纤维加工过程中产生的浮毛、潮气对金属构件的锈蚀，所有与纤维直接接触的辊面都做了光滑倒角处理，不存在尖锐棱角，避免作业过程中刮断纤维影响成纱质量。
