雅罗斯拉威克号内河作业船舶结构设计

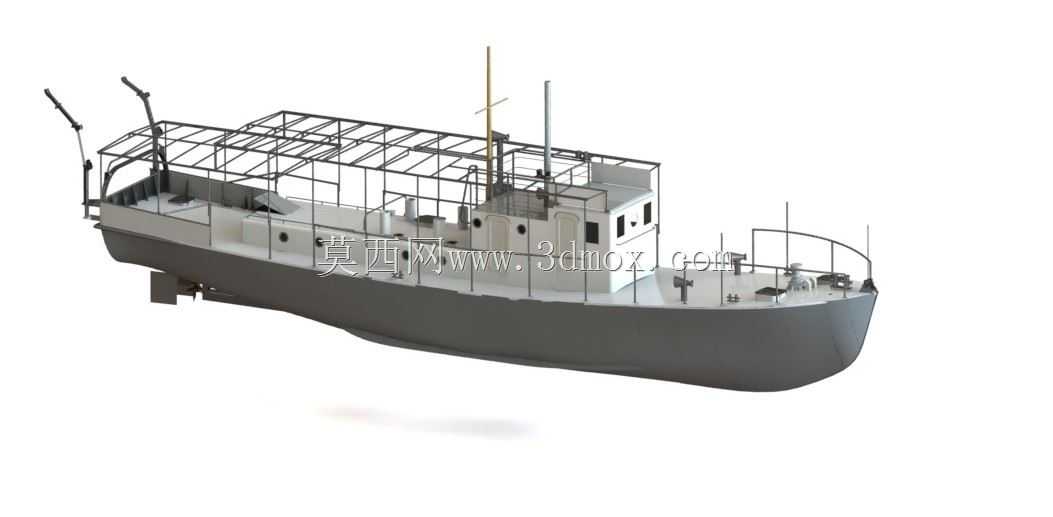

　　这款内河作业船舶的三维结构设计，首先围绕近岸内河、湖区的短途作业场景展开，适配浅水区域通航、沿岸站点通勤、小型物资转运、近岸作业辅助的实际使用需求，整体吃水深度控制在浅吃水区间，可满足多数内河支线航道、湖区作业点的通航水深要求，避免常规海船吃水过深无法进入浅水作业区的问题。从船体线型设计来看，采用圆舭型过渡到艏部微前倾的线型，艉部为平底方艉结构，既兼顾了低速航行时的阻力控制，也能保证船体在浅水区航行时的航向稳定性，减少浅水效应带来的船体下沉、舵效降低的问题，船体主尺度的边界控制充分考虑了内河船闸、小型码头的靠泊限制，船长、船宽的尺寸适配多数内河支线航道的通航净空与船闸通行尺度，不需要额外调整即可完成常规航线的通行。

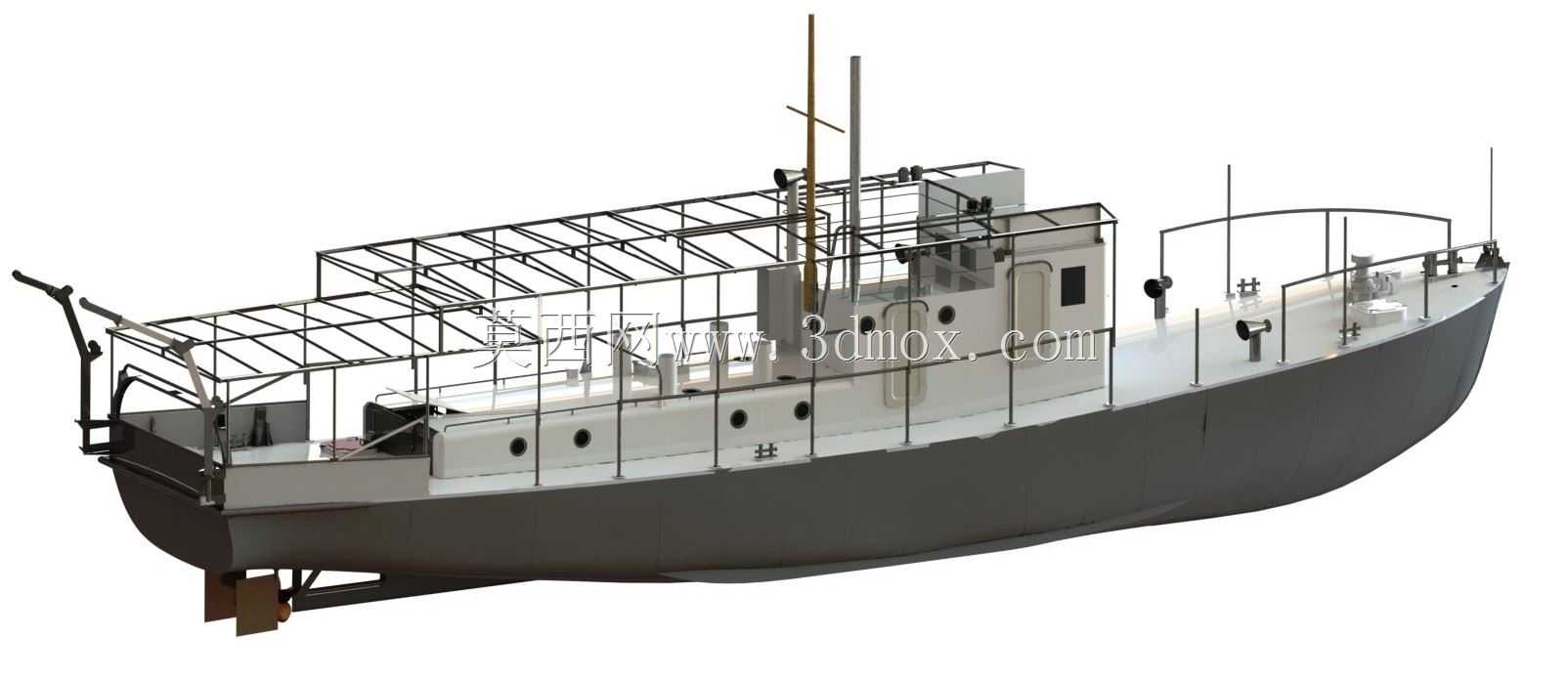

　　上层建筑的设计采用半开放式骨架结构，甲板上方的顶棚采用型钢焊接成型的框架结构，没有设置全封闭的外围壁，一方面可以降低上层建筑的整体重量，控制整船重心高度，提升船舶在风浪较小的内河水域的稳性，另一方面开放式的甲板空间可以灵活搭载作业设备、堆放转运物资，不需要拆除固定舱壁即可调整空间用途，适配不同作业场景的空间需求。艏部设置了低矮的安全护栏，护栏高度符合内河船舶作业的安全规范，既可以防止作业人员甲板行走时意外落水，也不会遮挡驾驶区域的瞭望视线，保证驾驶人员在驾驶位可以清晰观察到艏部前方的水面状况、靠泊时的码头接触状态。中部的驾驶舱采用紧凑式布局，舱室内部预留了驾驶台、通讯导航设备的安装位置，舱壁上预留了舷窗开口，保证驾驶区域的侧向视野，舱室出入口设置在靠近甲板作业区的一侧，方便作业人员在驾驶舱和甲板作业区之间快速通行，减少长距离走动带来的作业效率损耗。船体内部的舱室划分按照功能区分，艏部设置锚链舱与储物舱，中部为机舱区域，预留了动力机组、传动轴系、管系的安装空间，艉部设置舵机舱与作业设备存放空间，各舱室之间设置水密舱壁，满足内河船舶的抗沉性设计要求，单个舱室进水后不会导致整船快速失稳。甲板面的舾装件设计充分考虑实际作业需求，甲板表面预留了系缆桩、导缆孔的安装位置，位置分布对应靠泊时的缆绳受力方向，减少系缆时的角度弯折，降低缆绳磨损速度；顶棚框架上预留了作业灯具、信号天线、通讯设备的安装基座，不需要现场额外焊接打孔即可完成相关设备的加装，

　　避免现场施工破坏船体防腐涂层。从建模的细节处理来看，船体外壳的板缝分布按照实际船舶建造的板材规格划分，每块外板的尺寸控制在常规船用钢板的供货尺寸范围内，减少建造时的板材拼接工作量；骨架结构采用纵骨架式与横骨架式结合的形式，船底区域采用纵骨架式提升总纵强度，甲板与舷侧区域采用横骨架式控制结构重量，骨架之间的间距符合内河船舶建造的规范要求，既保证结构强度满足航行与作业的载荷要求，也不会因为过度设计导致船体自重过大、有效载荷降低。动力系统的安装边界预留充分，机舱区域的空间可以适配常规内河船舶使用的中速柴油机，轴系的中心线位置与船体基线的夹角控制在合理范围，减少轴系传动的功率损耗，同时预留了冷却系统、排气系统、燃油系统的管系走向空间，

　　避免后续设计时出现结构与管系干涉的问题。舵系的设计采用悬挂式舵叶，舵叶的尺寸匹配船体的操纵性要求，在低速航行时也能保证足够的舵效，满足内河航道狭窄、转向频繁的操纵需求，舵杆的穿舱位置设置了水密密封结构的安装空间，避免舱室进水。在实际使用场景中，这类船舶可以承担近岸水域的作业人员通勤、小型作业设备转运、沿岸站点的物资补给、水上作业辅助平台的功能，相比大型运输船舶，它的吃水浅、操纵灵活，可以抵达大型船舶无法进入的浅水区域、小型码头；相比小型快艇，它的甲板空间更大、载荷能力更强，可以搭载更多作业设备与物资，同时上层建筑的顶棚可以为作业人员提供遮阳挡雨的空间，提升长时间作业的舒适性。建模过程中对所有结构的安装边界都做了干涉检查，比如顶棚骨架与驾驶舱顶部的连接位置、系缆桩与甲板骨架的对应位置、机舱内设备与船体骨架的间隙，都预留了足够的安装操作空间，不会出现实际建造时构件碰撞、无法安装的问题；所有外露的金属构件都考虑了防腐处理的工艺空间，比如钢板搭接位置预留了涂装作业的操作间隙，避免出现涂装死角导致的过早腐蚀问题。
