正齿轮与带外六角齿轮轴组合传动结构

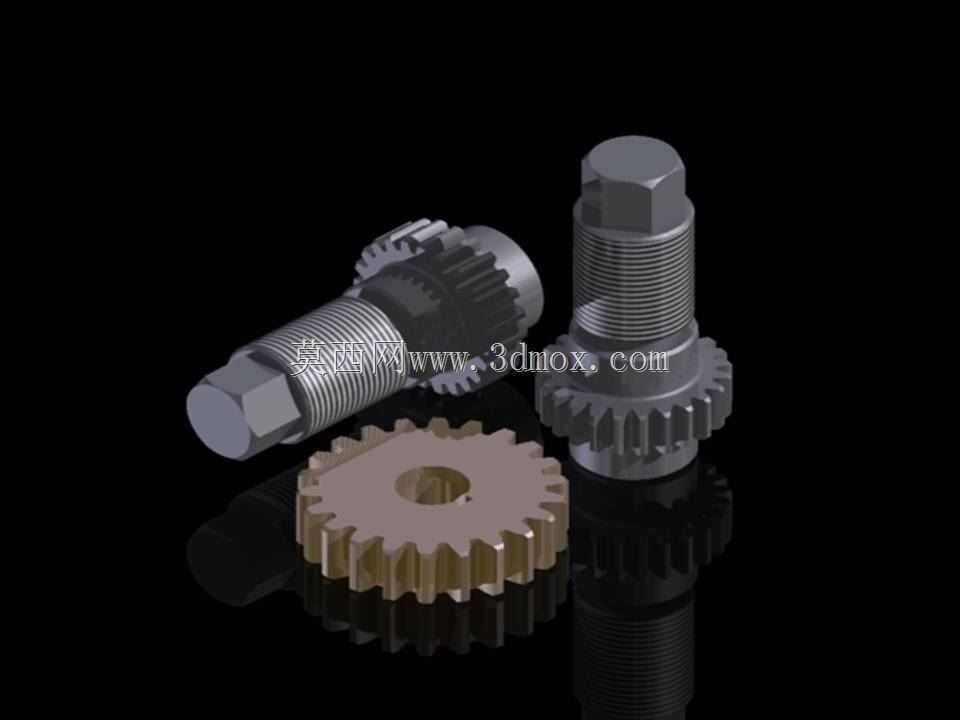

　　这套传动组合包含两件带外六角安装端的齿轮轴与一件单片正齿轮，在小型传动机构、手动调节机构、精密进给单元中应用十分广泛。日常做结构设计时，这类带六角头的齿轮轴常被用在需要手动预紧、手动微调的传动链路里，比如小型工装的进给调节端、通讯设备内部的手动调谐机构、小型检测设备的位移调节组件，六角端可以直接配合扳手施加锁紧扭矩，不需要额外设计扳手位，能有效压缩安装空间。

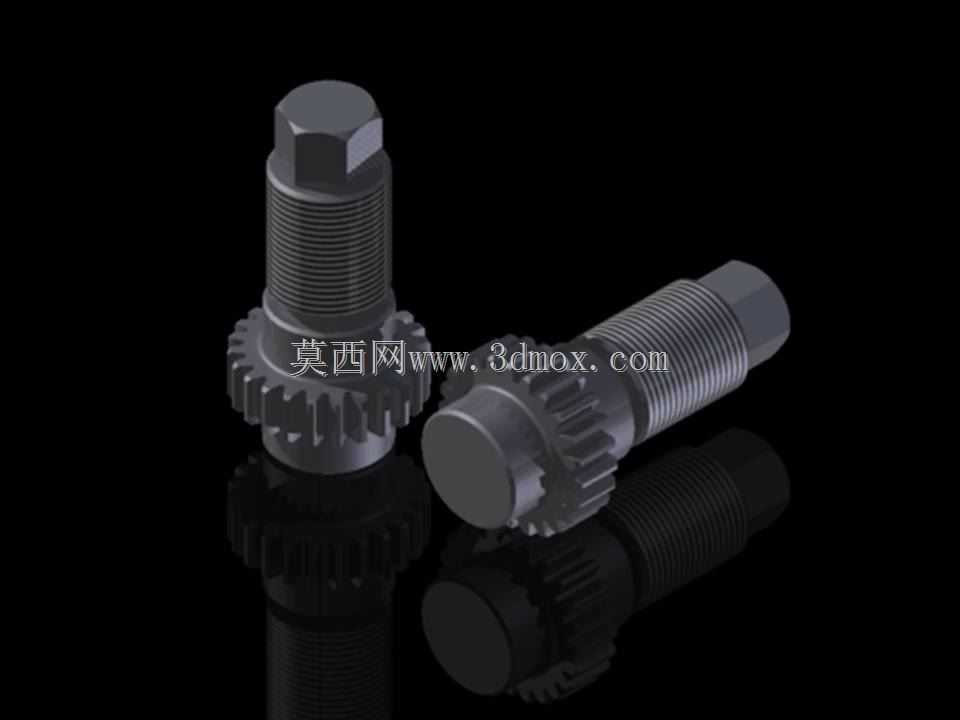

　　从结构设计逻辑来看，齿轮轴采用轴齿一体的加工思路，将齿轮轮齿直接加工在轴体上，省去了齿轮与轴的键连接、过盈配合装配环节，既消除了装配间隙带来的传动回差，也提升了传动链路的整体刚性，适合小载荷、高精度要求的传动场景。轴体上加工的精密外螺纹段，主要用于安装锁紧螺母、调节轴向位置，装配时可以通过旋转螺母调整齿轮轴的轴向窜动量，保证轮齿啮合的侧隙处于合理区间，避免侧隙过大导致传动冲击、噪音升高，也能防止侧隙过小出现卡滞、磨损加剧的问题。轴端的外六角结构尺寸按照标准扳手空间设计，既可以满足装配时的扭矩施加需求，也能在设备维护时不需要拆解周边结构就完成锁紧、调节操作，大幅降低后期维护的拆装工作量。

　　配套的单片正齿轮为盘式结构，中心开设光孔，可根据实际安装需求加工键槽或者采用紧定螺钉固定，与两根齿轮轴形成平行轴外啮合传动，可实现单输入双输出的动力分配，也可作为中间惰轮改变传动方向、调整传动比。轮齿采用标准渐开线齿形设计，齿顶高、齿根圆角都按照通用传动件的强度要求做了优化，齿根处的过渡圆角能有效降低应力集中，在频繁正反转的工况下也能减少齿根断裂的风险。

　　从安装边界来看，齿轮轴的螺纹段长度、光轴段长度都预留了足够的调节余量，装配时可以根据箱体的实际壁厚调整锁紧位置，不需要额外加工垫片调整轴向尺寸；六角头的对边尺寸、对角尺寸都符合标准紧固件的空间要求，周边预留的扳手操作空间只需要满足标准套筒或者开口扳手的活动范围即可，不需要额外设计避让结构。单片正齿轮的齿顶圆、齿宽与齿轮轴的轮齿参数完全匹配，啮合时的接触长度覆盖全齿宽，能保证载荷均匀分布在齿面上，避免偏载导致的局部磨损过快。

　　在实际选型应用时，这类传动组合适合传递扭矩不大、传动精度要求中等的场景，不需要配套复杂的润滑密封结构，采用脂润滑即可满足长期运行需求。建模过程中对轮齿的渐开线齿形做了精确拟合，齿向误差、齿形误差都控制在通用传动件的公差范围内，装配时可以直接按照啮合中心距定位，不需要额外修配齿面。轴体上的螺纹精度满足普通锁紧螺纹的公差要求，与标准螺母配合时不会出现松脱、卡滞的问题。六角头与轴体的同轴度、齿轮节圆与轴颈的同轴度都按照传动件的形位公差要求做了约束，装配后运转时的径向跳动量小，能有效降低运转噪音，提升传动平稳性。

　　这类结构在小型通讯设备的调谐机构里应用时，六角端可以外露在设备壳体外，用户不需要打开设备外壳就可以通过扳手调整传动位置，完成频率校准、位置微调的操作；在小型工装夹具的调节结构里，齿轮轴与正齿轮的组合可以把扳手的旋转运动转化为直线进给运动，实现夹具的夹紧、松开动作，结构紧凑，操作省力。设计时也充分考虑了加工工艺性，轴体的所有台阶处都做了退刀槽设计，滚齿、车螺纹时都可以直接加工，不需要特殊工装，适合批量加工生产，能有效控制零件的加工成本。
