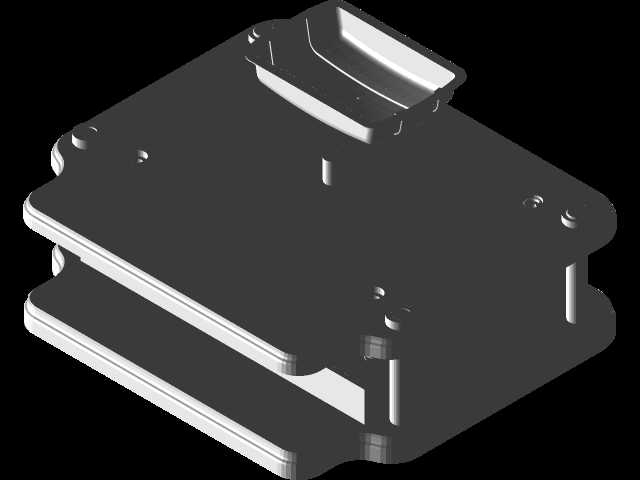

汽车燃油箱冲压成型拉延模具结构

　　这套拉延成型结构主要服务于汽车燃油箱壳体的批量冲压生产环节，在乘用车、商用车的金属油箱制造工序中，拉延是决定壳体成型精度、避免起皱开裂的核心工序，整套模具直接安装在对应吨位的闭式机械压力机滑块与工作台面之间，完成板材的一次拉延成型作业。从实际生产适配性来看，这套结构针对的是厚度0.8-1.2mm的冷轧低碳钢板材，这类板材是传统金属燃油箱的主流用材，具备良好的拉延延展性与焊接适配性，成型后的壳体需要满足燃油密封、整车安装固定、路面冲击耐受等多重工况要求。整套模具采用上下模分体式结构，上模通过模柄与T型螺栓配合固定在压力机滑块端面，下模通过压板螺栓锁紧在压力机工作台的T型槽内，闭合高度适配常规400吨单动压力机的安装行程范围，

　　无需额外改造设备即可完成上线装夹。凸模与凹模的型面完全匹配燃油箱壳体的三维曲面特征，在型面的圆角过渡区域做了针对性的抛光处理，圆角半径控制在板材厚度的5-8倍区间，避免拉延过程中应力集中导致的板材开裂问题；压边圈设置在凹模周边，通过独立的顶杆与压力机底部的气垫缸连接，拉延过程中可以根据板材流动速度动态调整压边力，在板材进料较快的区域适当增加压边阻力，在进料阻力大的曲面区域适当降低压边力，全程控制板材的流动速率均匀，避免局部起皱或者减薄超差。模具的导向结构采用四组独立导柱导套配合，导柱安装在下模座的四个角位，导套对应压入上模座的安装孔内，导柱与导套的配合间隙控制在0.02-0.03mm之间，合模过程中可以抵消压力机滑块的微小偏载，

　　保证凸凹模的合模间隙均匀，避免成型过程中出现啃模或者型面拉伤的问题。在模具的非工作区域设置了多组限位柱，合模到最终位置时限位柱端面贴合，控制凸模进入凹模的深度，避免成型过度导致的板材破裂，同时也能保护压力机不会出现过载闷车的问题。定位结构采用两个固定挡料销搭配两个侧挡块，板材放置到下模面时可以快速完成定位，不需要额外的划线找正，适配自动化送料线的上料定位精度要求，单批次生产的定位误差可以控制在0.5mm以内，完全满足油箱壳体的后续切边、翻边工序的定位基准要求。从成型工艺逻辑来看，这套拉延模的设计充分考虑了金属油箱的成型难点：油箱壳体属于深度较大的盒形类拉延件，边角位置的材料流动阻力大，容易出现局部减薄，

　　因此在对应位置的凹模面做了细微的拉延筋结构，通过拉延筋增加进料阻力，让板材在拉延过程中产生足够的塑性变形，避免成型后出现回弹变形，保证壳体的尺寸精度稳定在公差范围内。模具的上下模座采用铸铁材质整体铸造，经过时效处理消除内应力，长期冲压作业下不会出现模座变形的问题，凸模与凹模的工作型面采用合金模具钢镶块结构，磨损后可以单独更换镶块，不需要整体报废模体，大幅降低长期生产的维护成本。在实际生产场景中，这套模具上线后可以实现每分钟8-10次的冲压节拍，配合自动化送料机械手可以完成全自动化生产，成型后的油箱壳体不需要额外的校形工序，直接进入后续的切边、冲孔、焊接工序，成型合格率可以稳定在98%以上，有效降低油箱生产的单件成本。另外在模具的排气设计上，凸模与凹模的型面死角位置设置了细小的排气孔，拉延过程中型腔内部的空气可以顺着排气孔排出，避免型腔内积气导致的板材成型鼓包、表面凹痕等缺陷，保证成型后的壳体外表面光滑平整，满足后续喷涂工序的表面质量要求。
