燃油滤清器端盖量产冲压模具结构设计

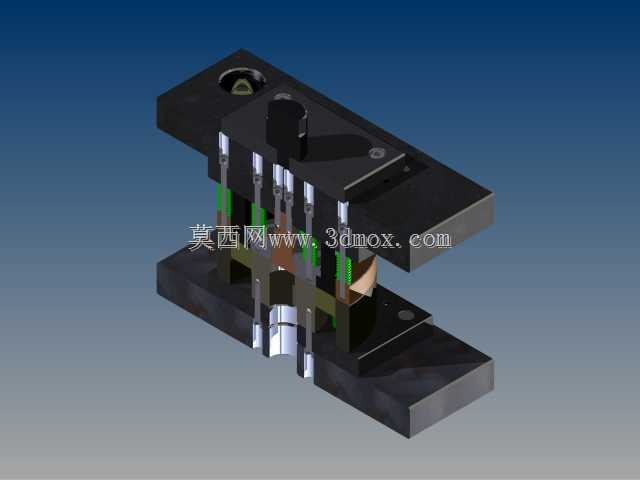

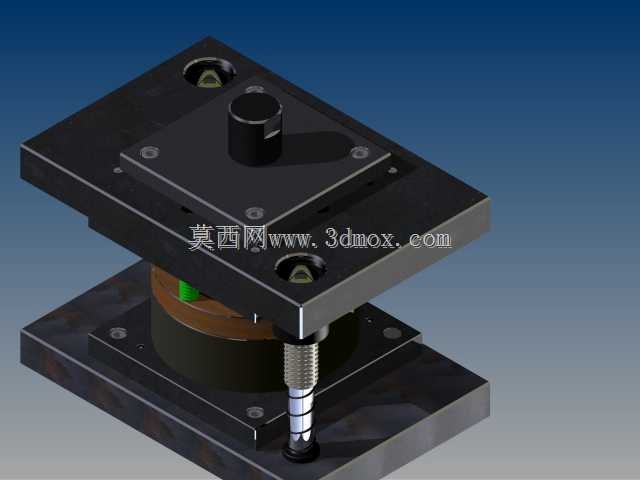

　　这套模具面向燃油滤清器端盖的批量冲压生产场景，是燃油供给系统零部件制造环节的核心成型工装，主要适配厚度0.8-1.2mm的冷轧镀锌钢板冲压工序，直接决定滤清器端盖的成型精度、装配贴合度与量产一致性。从实际生产需求出发，整套模具采用正装式复合模结构布局，上模座通过模柄与压力机滑块刚性连接，下模座通过T型螺栓固定在压力机工作台面，安装边界适配公称压力160吨的开式可倾压力机，闭合高度控制在280-320mm区间，模架整体长宽尺寸为420mm×380mm，无需额外改造压力机台面即可完成装夹调试。

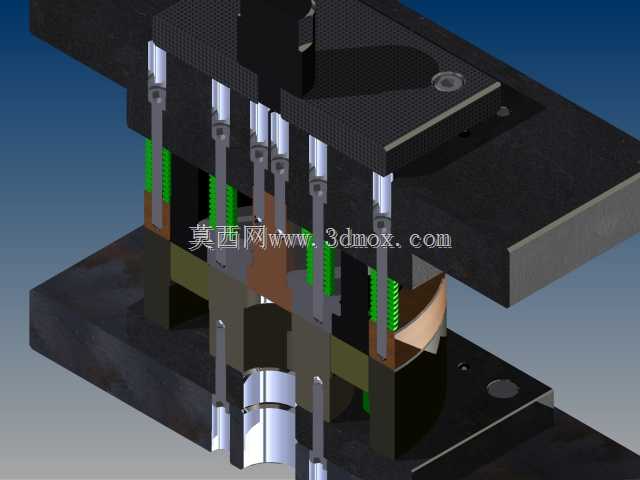

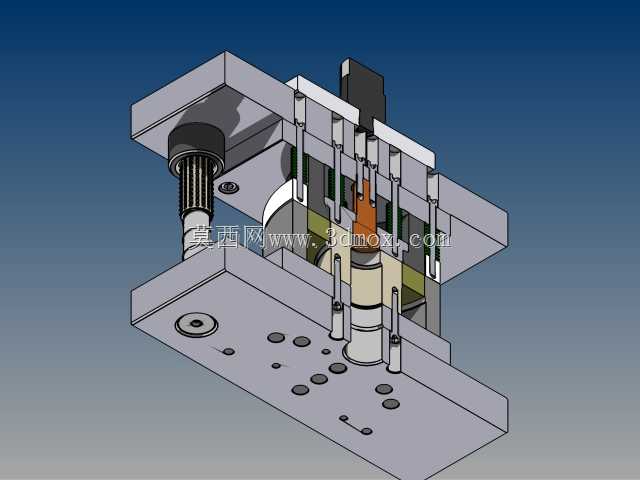

　　模具核心工作部件围绕端盖的成型特征做针对性排布：凸模与凹模采用Cr12MoV合金工具钢淬火处理，硬度控制在HRC58-62，成型面做镜面抛光处理，避免冲压过程中出现粘料、拉伤问题，保证端盖表面无划痕、褶皱缺陷。卸料结构采用矩形弹簧搭配弹性卸料板的组合形式，弹簧预压量按料厚的15%设置，冲压下行时卸料板先压紧板料，避免料片在成型过程中发生窜动，回程时可顺利将箍在凸模上的工件脱出，防止带料问题影响连续生产节拍。

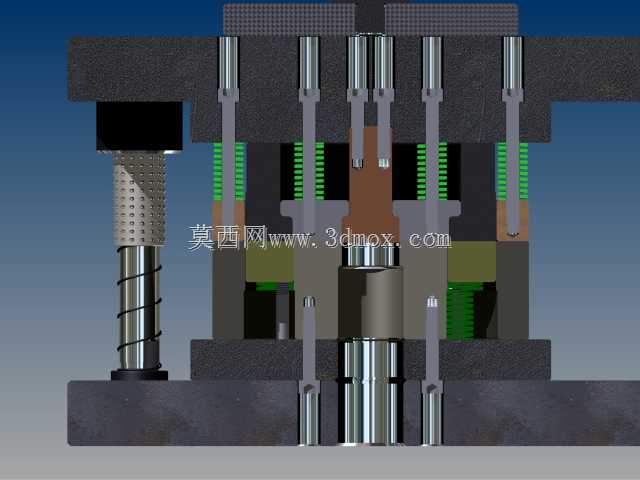

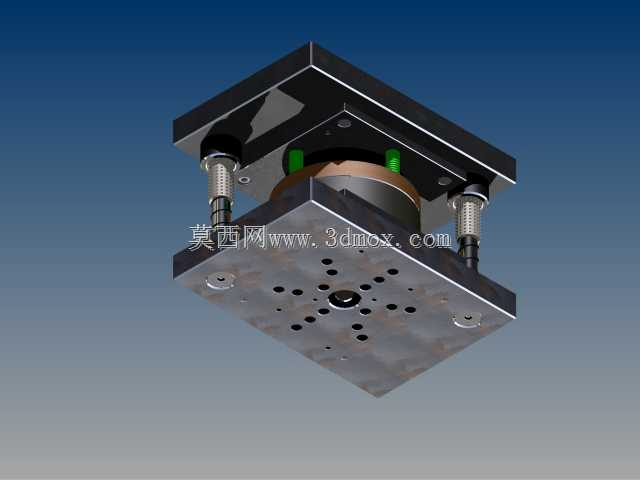

　　导向系统采用四组独立导柱导套结构，导柱直径28mm，导套与上模座过盈配合，导柱与下模座过盈配合，配合间隙控制在0.02-0.03mm，保证上下模合模时的对中精度，避免因压力机滑块精度偏差导致凸凹模啃模，延长模具使用寿命。定位结构采用固定挡料销搭配导正销的组合，料片送入模具后先通过挡料销完成粗定位，合模过程中导正销插入料片预冲的工艺孔完成精定位，定位误差控制在0.05mm以内，保证端盖各成型特征的位置度满足后续焊接、装配要求。

　　从量产适配性来看，模具设计时充分考虑了连续作业的稳定性：所有冲裁、成型工位的力值做了平衡计算，将冲裁力、成型力、卸料力的合力中心与压力机滑块中心重合，避免偏载导致的导柱异常磨损、滑块导轨拉伤问题。模具的出件方向设计为下模出件，成型完成的端盖通过凹模下方的弹顶装置顶出，顺着下模座的斜面滑入接料槽，可直接搭配自动化送料机构实现无人化连续生产，单冲程生产节拍可达25次/分钟，班产稳定在8000件以上。

　　针对燃油滤清器端盖的密封需求，模具成型工位特意设计了0.3mm的预压筋结构，端盖成型后边缘的预压筋可在后续与滤清器壳体旋合装配时嵌入密封胶圈，提升密封可靠性，避免燃油渗漏风险。模具的易损部件如冲头、凹模镶块均采用快换式结构设计，生产过程中若出现刃口磨损、崩缺，无需拆卸整套模架，松开紧固螺钉即可快速更换镶块，将停机维护时间压缩到10分钟以内，降低量产过程中的运维成本。整套结构在设计时预留了顶杆、误送料检测传感器的安装位置，后续可直接升级适配高速冲床的自动化生产需求，无需对模架主体做结构性改动。
