多轴可调产品销径自动视觉检测台

　　这套检测台主要面向多品种、小批量混线生产中的销类零件直径识别与尺寸判定场景。产线上产品型号切换频繁时，传统专用检具往往需要更换定位块、校准探头或重新编制测量程序，调试时间长，也容易因人工选错治具造成误判。该设备把视觉采集、运动定位、载具输送和控制显示集成在同一台架内，目标是在不依赖固定型号夹具的前提下，完成不同规格销径产品的自动识别与直径检测。

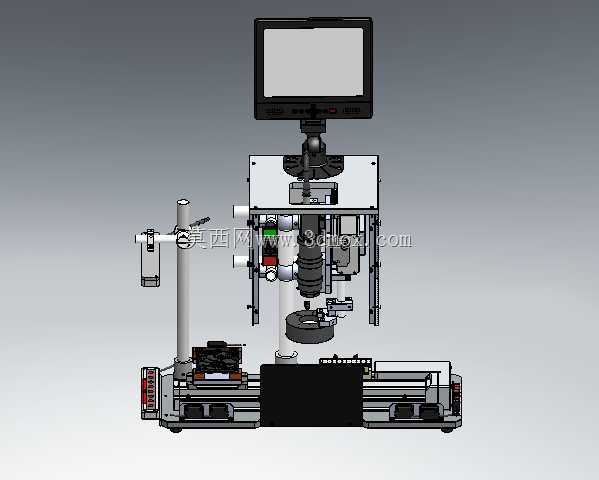

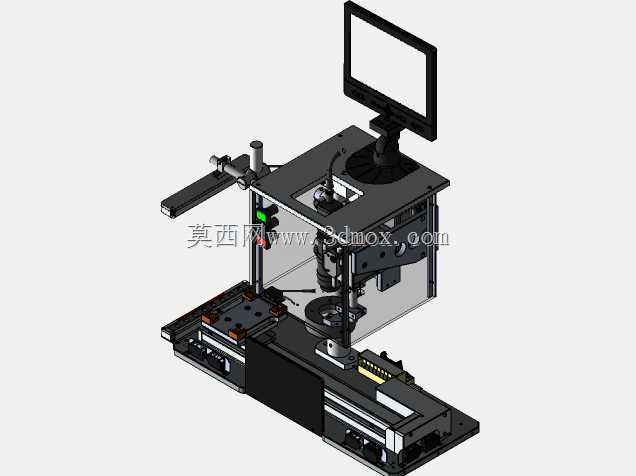

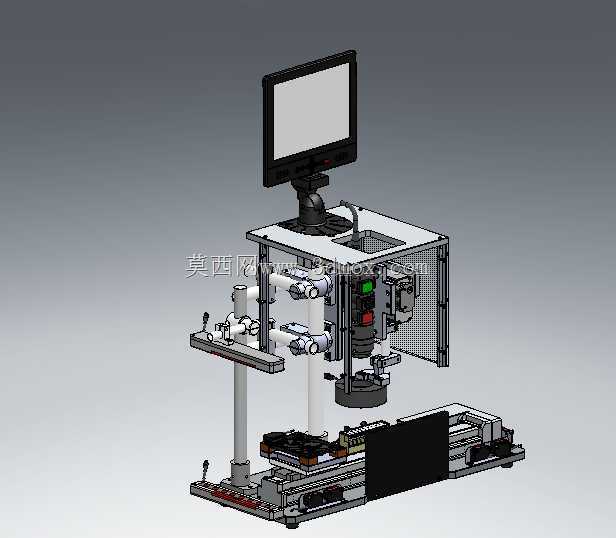

　　从结构布置看，设备下部采用双层平台思路。底层为工件承载与输送区域，直线模组带动载具在上下料位和检测位之间移动，载具上保留产品定位面和避让空间，便于兼容不同外形的托盘或工件。中部立板和立柱构成检测执行区，视觉相机、光源、测量元件及相关执行件集中安装在可调整支架上。上方设置独立显示器，用于显示检测画面、测量结果和设备状态，操作位视线集中，调试人员可在设备前方完成参数观察与动作确认。

　　X、Y、Z三个方向的位置调整是该方案的核心。电动执行器驱动检测头在水平和竖直方向移动，使相机或测量单元能够根据产品轮廓自动寻找合适的检测区域。对于销径类特征，检测位置通常需要避开倒角、毛刺、端面污染和装配干涉区，因此三轴联动不仅是换型手段，也承担测量点位优化的作用。设计时在导向件、安装板和支架连接处预留了调节余量，使检测头在粗定位后仍可通过机械微调修正光轴与工件轴线的相对关系，降低单纯依赖软件补偿带来的不稳定。

　　视觉识别部分采用相机与环形或条形光源配合的布置方式。光源位置围绕被测销体设置，目的是在圆柱表面形成稳定边缘 contrast，使直径边界能够被稳定提取。对于不同型号产品，系统可依据工件外形、特征位置或销体区域进行识别，再调用对应的检测逻辑。这里的“自动识别”并不意味着完全取消工艺约束，实际建模时仍需考虑相机焦距、工作距离、视野范围、景深以及被测件表面反光特性。支架上的长圆孔、转接板和锁紧结构，正是为了在现场调试时快速修正相机俯仰、光源角度和检测高度。

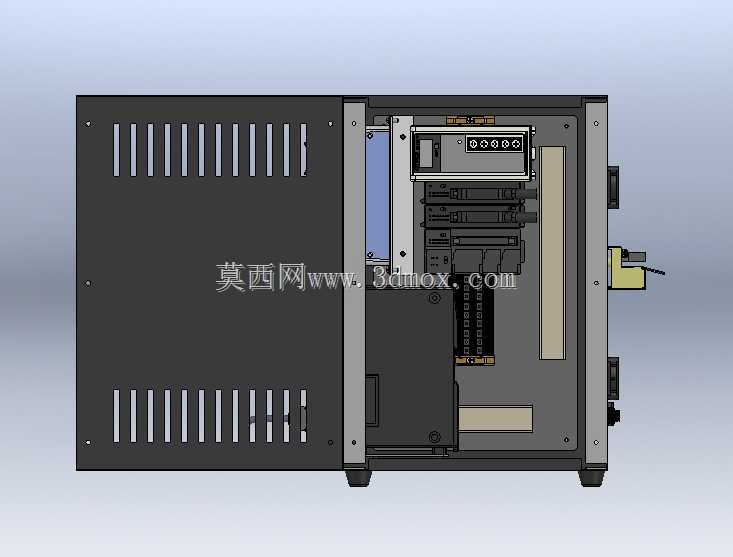

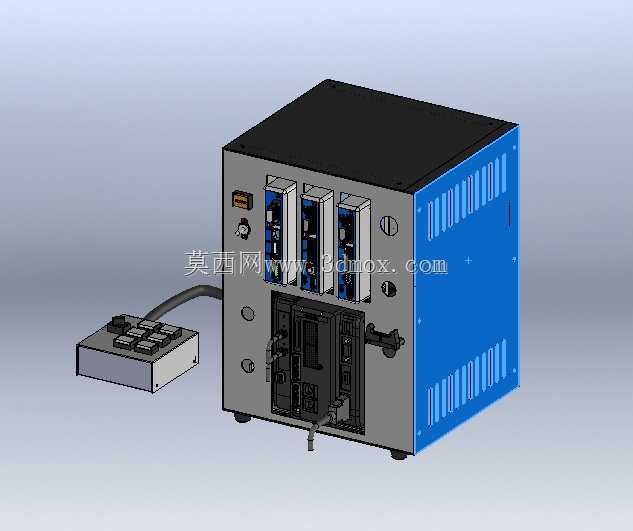

　　台架设计兼顾刚性与维护性。底部框架采用型材或焊接框架形式，承载直线模组、拖链、电气元件和工件载具；上部检测区域设置防护网板，既减少环境光对成像的干扰，也防止运动部件外露。控制盒集中布置在设备侧部或后部，电气走线通过支架内腔和拖链整理，避免线缆随三轴运动产生拉扯。显示器通过可旋转支座安装在台架上方，支座需承担频繁触碰和调整，因此连接部位设置了加强筋和紧固面，防止长期使用后出现晃动。

　　安装边界方面，设备前方需保留操作人员上下料和观察屏幕的空间，左右侧应留出模组维护、光源调整和电气接线的开门距离，背部则需考虑控制器散热、线缆弯折半径及检修通道。工作台面高度应结合人工取放工件姿势确定，载具输送高度不宜过高，以减少长时间操作疲劳。上部显示器与检测支架叠加后整机高度较大，厂内布置时需确认顶部照明、风管和行车通行空间；底部地脚或脚轮应具备调平能力，因为视觉测量对台架水平和振动较敏感，靠近冲床、空压机等振动源时需增加隔振垫或重新规划机位。

　　在实际应用中，该类设备可放置在机加工出料端、装配线旁或终检工位，用于销钉、轴类小零件、连接器插针以及带销柱组件的直径筛查。工件到位后，输送机构将其送入检测区，运动轴根据识别结果调整检测头位置，视觉系统采集销体边缘并计算直径，合格件继续流转，异常件则通过信号提示或后续分选机构处理。模型中各模组、支架、护罩、屏幕和控制盒的装配关系表达较完整，结构设计人员可在此基础上继续细化相机选型、光源功率、模组行程、传感器布置以及与产线MES或分拣机构的接口。
