滚筒式连续调味拌料生产设备结构设计

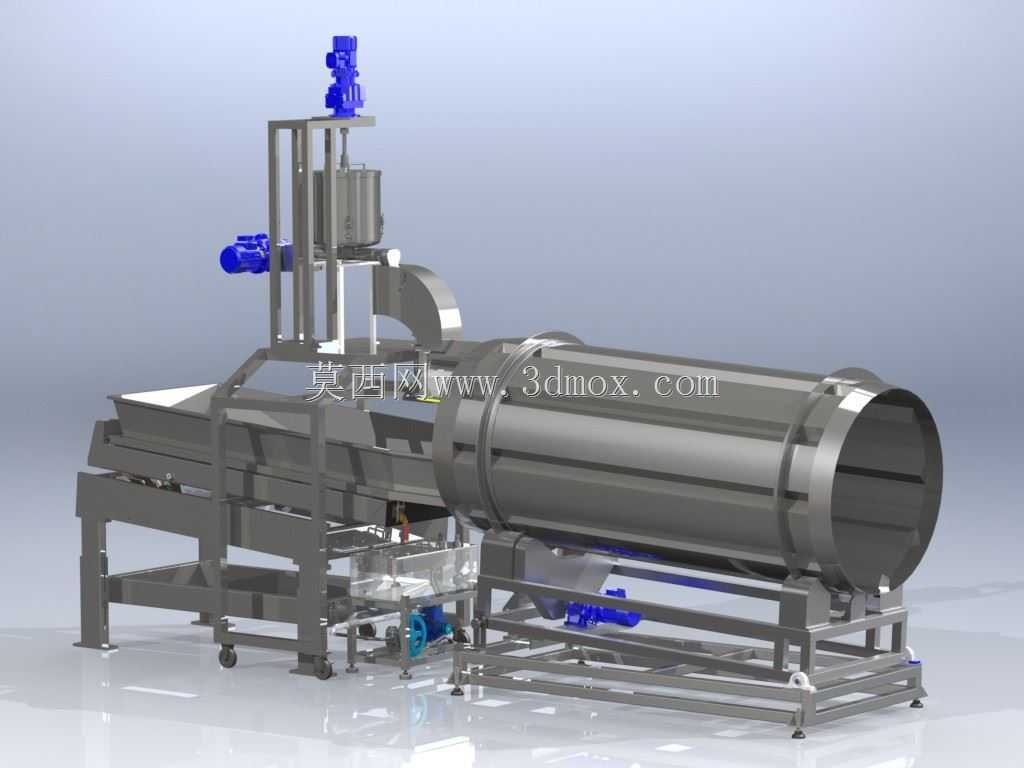

　　这套滚筒式连续调味拌料设备，主要面向膨化食品、坚果炒货、休闲零食的规模化连续生产场景，解决传统批次式拌料设备产能衔接不畅、调味附着不均、物料破损率高的痛点。从现场产线布局的适配角度出发，设备整体采用分段式机架结构，前段衔接上游油炸或烘烤出料工位，后段直接对接包装机进料输送线，无需额外增设中转储料机构，能有效减少物料在中转过程中的温降与风味损耗。

　　设备核心的卧式滚筒筒体采用304不锈钢卷制焊接而成，内壁做镜面抛光处理，避免调味粉料在筒壁粘结残留，筒体沿物料输送方向设置1.5度的安装倾角，配合筒内壁间断布置的导料抄板，既能让物料在滚筒转动过程中形成均匀的料幕，保证雾化喷淋的调味液、撒入的干粉料能充分包裹每一粒物料，又能依靠倾角与导料板的推送作用实现物料的连续前进，无需额外设置推料机构。滚筒两端采用托轮支撑配合挡轮限位的结构，支撑托轮外包聚氨酯材质，既降低运转过程中的金属摩擦噪音，又能避免不锈钢筒体表面被硬接触划伤，驱动端采用摆线针轮减速机配合链传动，传动比设置匹配常规休闲食品产线1-2吨每小时的产能需求，转速可根据物料特性在8-20转每分钟区间调整，适配不同裹衣厚度、不同易碎程度物料的加工需求。

　　前段的进料段集成了定量撒粉与雾化喷淋两套调味供给机构，顶部设置的立式搅拌料斗用于储存干粉调味料，内部带低速搅拌桨防止粉料架桥，底部采用螺旋输送结构实现粉料的定量均匀撒落，撒料量可通过调整螺旋轴转速实现线性调节；侧部布置的双流体雾化喷嘴，连接外部调味液储罐与压缩空气管路，能将液态调味料雾化成10-50微米的液滴，均匀喷洒在下落的物料流上，避免出现局部料团过湿、调味不均的问题。进料段的机架高度可通过底部的调节支脚进行±50mm的高度调整，适配不同出料高度的上游设备，支脚旁配套设置的万向脚轮，方便设备在产线调整、车间清洁时进行短距离移位，移位到位后通过支脚承重锁定，避免运转过程中出现晃动位移。

　　设备中段的接料槽设置在滚筒下方，采用倾斜式结构，将滚筒缝隙漏出的散落粉料、滴落的调味液统一收集到侧部的回收料斗，可经过筛处理后重新回用，减少生产过程中的原料损耗。接料槽与机架之间采用快拆式连接结构，日常清洁时无需工具即可快速拆卸冲洗，符合食品加工设备的卫生设计要求。滚筒出料端设置挡料环，控制筒内物料的填充率保持在筒体容积的15%-25%区间，既保证物料有足够的翻动混合空间，又不会因为填充量过高导致物料溢出、混合均匀度下降。

　　整套设备的动力线缆、控制管路全部沿机架型材的内置槽路布置，外部无裸露管线，避免生产过程中物料、清洁水溅到线缆上造成安全隐患，所有驱动电机均采用食品车间适用的防水型电机，防护等级达到IP65，可直接用高压水枪进行设备表面冲洗。从安装边界来看，设备整体长度约6.2米，宽度约1.8米，进料端高度约2.3米，安装时需要在设备两侧预留不小于0.8米的操作维护空间，顶部预留0.5米的空间用于调味料斗的补料与搅拌机构的检修，地面需要做硬化处理，平面度误差不超过5mm每米，保证设备安装后滚筒的倾角偏差在允许范围内，避免出现物料走料速度不均、局部积料的问题。

　　在结构设计过程中，所有与物料接触的零部件全部采用圆角过渡，不存在卫生死角，焊缝全部做打磨抛光处理，避免物料残留滋生细菌；转动部位的密封全部采用食品级硅橡胶密封件，既能防止调味液、粉料渗入轴承部位造成润滑脂污染物料，又能避免轴承的润滑脂泄漏污染生产物料。设备的传动部位全部设置可拆卸的不锈钢安全防护罩，防护罩上设置观察窗口，日常巡检时可以直接观察链条、托轮的运转情况，不需要拆卸防护罩，检修时通过快拆锁扣即可快速取下防护罩，提升维护效率。针对不同特性的物料，比如易碎的薯片、韧性较好的坚果、表面带粘性的裹衣花生，只需要调整滚筒转速、倾角、撒粉与喷淋量参数，即可实现稳定的调味加工，不需要更换核心筒体部件，设备的通用性较强，能适配多品类休闲食品的生产需求，减少企业的设备投入成本。
