电子元器件焊接位粘合剂自动贴敷设备结构

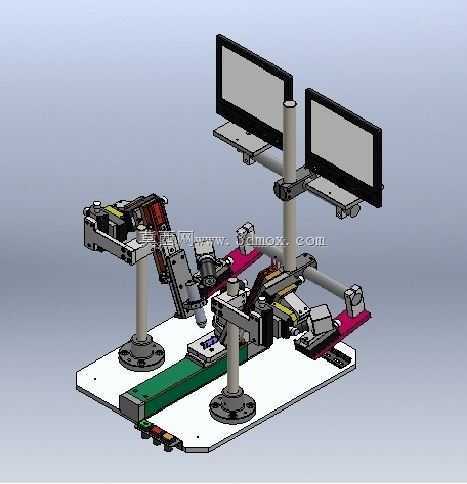

　　这套贴敷结构主要面向电子组装产线中，焊接工序前后的粘合剂定点覆盖作业场景，在消费电子、通讯类小尺寸零部件的生产环节中，焊接完成后的焊点区域需要均匀覆盖一层保护粘合剂，隔绝后续工序中的潮气、助焊剂残留侵蚀，同时避免组装过程中硬物剐蹭损伤焊脚，以往这类作业多由人工手持点胶笔完成，涂覆位置偏差大、胶层厚度不均，单件作业节拍长，且长期接触粘合剂挥发物会对操作人员健康造成影响，这套机构正是针对这类痛点完成的结构设计。从实际作业逻辑来看，设备采用立式多轴可调的安装布局，主体支撑采用标准圆立柱搭配锁紧式安装座，所有执行组件都可以沿着立柱的轴向、周向快速调整位置，适配不同尺寸的载具与工件，不需要额外加工定制转接板，

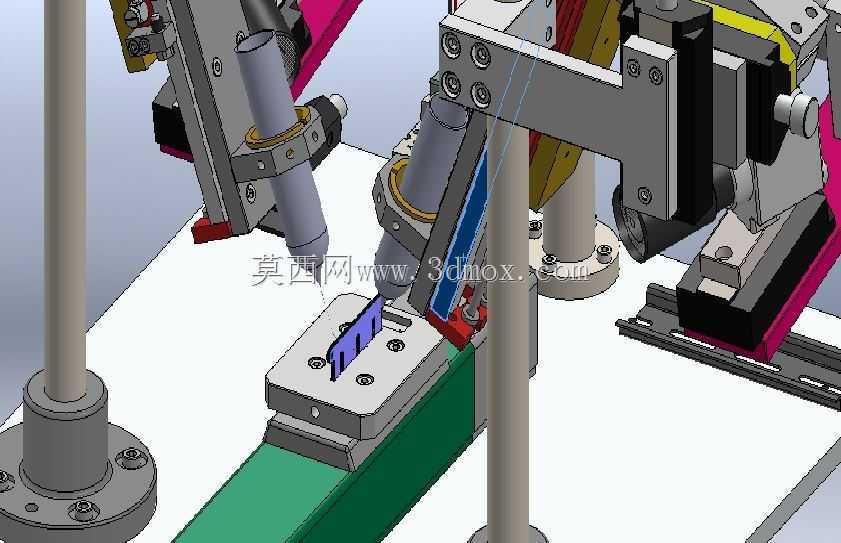

　　换型时只需要松开锁紧手柄就能完成位置粗调，再通过微调旋钮实现涂覆头的毫米级对位，能够覆盖同系列不同规格小型电子工件的贴敷需求，不需要大规模更换结构件。涂覆执行端采用倾斜式安装设计，涂覆头与工件平面保持固定的倾斜夹角，这个角度是经过多轮试装验证的，既能够保证粘合剂流出时不会因为垂直滴落造成胶层堆聚，也能避免角度过小导致胶液沿涂覆头外壁倒流污染机构，涂覆头的进给路径采用直线导轨搭配限位挡块的硬限位设计，不需要复杂的伺服控制就能保证每次下压的行程一致，涂覆头与工件表面的接触压力通过尾部的微型弹簧调节，压力过大会刮伤工件表面的焊盘，压力过小则会出现胶层断涂、覆盖不全的问题，弹簧的预紧量可以通过端部的调节螺母手动设置，

　　适配不同粘度的粘合剂涂覆需求。工件承载部分采用带定位槽的仿形载座，载座直接固定在输送线的侧边工位，不需要额外增加独立的工件移位机构，工件随输送线流入工位后，靠载座上的定位凸台完成粗定位，侧边的弹性顶销会自动将工件推靠到定位基准面，保证每个工件到达贴敷位置时的坐标偏差控制在0.1mm以内，不需要额外增加视觉对位系统就能满足贴敷精度要求，大幅降低了整套机构的制造成本与维护难度。从安装边界来看，整套机构的横向占用空间不超过300mm，纵向安装高度可以根据输送线的实际高度在200mm到500mm区间内调整，所有外露的结构件都做了倒角处理，没有突出的尖锐棱角，避免操作人员在上下料、换型调整时被刮伤，粘合剂的供料管路沿着立柱内侧的走线槽布置，

　　不会与运动部件发生干涉，管路接头采用快插式设计，更换不同规格的涂覆头或者清理堵塞的管路时，不需要借助额外工具就能完成拆装。在功能拓展性上，这套结构预留了多组安装孔位，可以根据实际工艺需求增加热风预加热模块，在涂覆前对工件焊接区域进行预热，提升粘合剂的附着强度，也可以增加胶层检测传感器，在贴敷完成后即时检测胶层的覆盖范围与厚度，将不合格品的信号直接传递给产线的剔除机构，避免不良品流入下一道工序。整套结构的运动部件都采用无油润滑的工程塑料轴承，不需要定期加注润滑油，避免油污滴落污染电子工件，所有与粘合剂接触的部件都采用耐溶剂的不锈钢与特氟龙材质，长期使用不会被粘合剂腐蚀，也不会因为胶液固化粘连导致机构卡滞，日常维护只需要定期清理涂覆头端部的残留胶液即可，维护工作量远低于同类采用复杂伺服控制的涂覆设备，非常适合中小型电子组装企业的产线升级改造，在保证贴敷质量一致性的同时，能够将单工位的作业节拍压缩到人工操作的三分之一，且涂覆位置的偏差可以稳定控制在0.2mm以内，胶层厚度的均匀度能够达到90%以上，完全满足通讯类电子元器件的焊接防护工艺要求。
