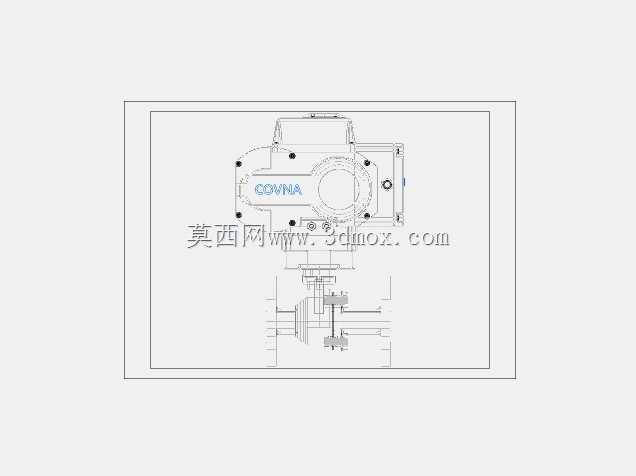

科夫纳电动阀结构设计三维数模

　　在工业流体管路系统的设计选型环节，电动阀作为衔接电控系统与管路通断、流量调节动作的核心执行部件，其结构合理性直接决定整套流体回路的控制精度与运行可靠性。这套科夫纳电动阀的三维数模，完整还原了电动执行单元与阀体本体的装配逻辑，建模过程中严格遵循管路附件的通用安装规范，所有配合面的公差预留、连接孔位的排布逻辑都经过实际工程场景的校验，可直接用于流体控制系统的方案布局、干涉校验以及安装指导环节。

　　从实际应用场景来看，这类电动阀广泛适配民用给排水、暖通空调循环水、轻工生产流体输送、小型化工制程管路等多种工况，既可以承担管路的通断切断功能，也可通过执行器的开度调节实现管路流量的线性控制，相比手动阀无需人员现场操作，可接入PLC、DDC等电控系统实现远程自动化管控，相比气动阀无需配套气源管路与气源处理单元，在无气源配套的中小型自动化流体系统中部署成本更低、维护难度更小。

　　数模的结构设计完全围绕实际使用需求展开，上部的电动执行器腔体预留了电机、减速齿轮组、行程限位模块的安装空间，执行器输出轴与阀杆的连接采用了防转卡位结构，可避免长期开关动作下的连接松脱问题，执行器外壳的防护结构做了凸边防水设计，可适配车间、管井等多尘、有溅水的安装环境。下部阀体部分的流道做了平滑过渡处理，可减少流体通过时的压损与湍流扰动，阀瓣密封面的结构设计兼顾了切断密封性与调节工况下的耐冲蚀性能，阀体两端的连接法兰尺寸符合通用管路法兰标准，可直接与同通径的标准管路、泵体、过滤器等附件对接，无需额外制作过渡连接件。

　　在安装边界的尺寸设计上，数模严格控制了执行器顶部到阀体流道中心的高度尺寸，可适配管井、设备夹层等竖向安装空间受限的场景，执行器侧面的接线腔预留了足够的接线操作空间，现场布线时无需额外拆解执行器主体即可完成线缆的接入与端子压接，阀体底部的排污螺塞位置做了下沉设计，不会额外增加阀体的竖向安装尺寸，日常维护时可直接在安装位完成阀腔杂质的清理作业。建模过程中对所有运动部件做了行程干涉校验，阀瓣从全开到全关的整个行程范围内，不会与阀体内壁、执行器输出轴部件发生剐蹭，执行器内部的齿轮减速组啮合间隙也按照实际工程经验预留了合理的公差范围，既不会因间隙过大导致开关位置偏差，也不会因间隙过小出现卡滞问题。

　　针对不同工况的适配需求，这套数模的结构采用了模块化拆分设计，执行器部分与阀体部分的连接尺寸符合通用电动阀的接口标准，设计人员可根据实际输送介质的腐蚀性、温度、压力参数，快速替换阀体的材质、密封件形式，无需重新调整上部执行器的结构模型，可大幅缩短不同参数电动阀的设计迭代周期。在管路系统的三维布局设计中，导入这套数模后可直接校验阀件与周边管路、支架、其他设备的安装间距，提前排查现场安装时可能出现的操作空间不足、检修空间预留不够等问题，避免现场施工时的管路改造成本。
