动物饲料混合用带状搅拌轴结构设计

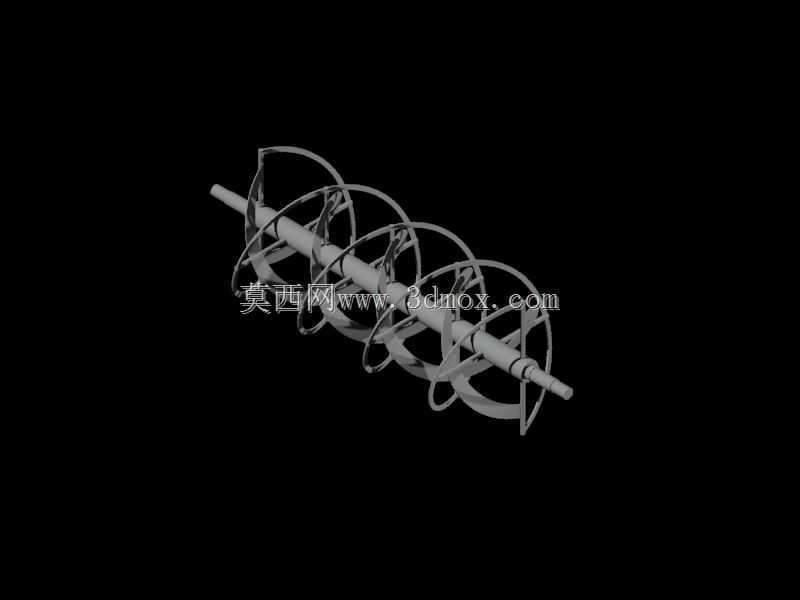

　　在畜禽养殖、饲料加工生产场景中，干混类粉状、颗粒状饲料的均匀度直接决定饲喂效果，传统桨叶式搅拌部件在处理容重差异较大的麸皮、玉米粉、预混料组分时，容易出现筒壁积料、轴向混合梯度差的问题，带状螺旋结构的搅拌轴正是针对这类工况优化的核心传动搅拌部件。这套带状搅拌轴采用单轴多螺带的排布形式，整根轴体沿长度方向均匀布置四组连续带状螺旋叶片，叶片通过径向支撑筋与中心主轴刚性连接，相邻螺带的旋向保持一致，转动过程中既能推动物料沿轴向做整体推移，又能通过带状叶片与筒壁的小间隙设计，带动靠近筒壁的滞流层物料参与循环，避免出现混合死角。从安装边界来看，中心主轴两端预留了标准轴承位与密封段，可直接适配常规卧式混合机的端盖安装孔位，

　　轴端的传动连接段可匹配链轮、联轴器等常见传动件，不需要额外做转接加工就能完成装配。设计过程中优先考虑了物料流动的受力特性，带状叶片的边缘做了小角度折边处理，转动切入物料时可以减少冲击阻力，降低驱动端的扭矩负载，同时支撑筋的排布位置避开了物料流动的主流道，不会在筋板位置形成物料挂附的积料点。实际生产应用里，这类结构的搅拌轴相比普通桨叶轴，混合均匀度变异系数可降低15%左右，混合周期能缩短近五分之一，尤其适合处理添加了微量预混组分的配合饲料生产，也可适配粮食加工、粉体混料等近似工况的混合设备。轴体的径向尺寸根据配套混合筒的内径做匹配设计，带状叶片的外轮廓与筒壁的间隙控制在3-5mm，既保证不会刮蹭筒体内壁，

　　又能最大限度带动壁面附近的物料参与混合，避免长期运行后壁面积料板结。螺带的螺距参数沿轴向保持等距设计，物料在筒内的推移速度稳定，不会出现局部物料堆积挤压的情况，支撑筋与主轴、螺带的连接位置均做了圆弧过渡处理，减少应力集中点，提升长期交变载荷下的结构疲劳强度。在设备选型适配时，可根据混合批次处理量调整轴体的有效工作长度，两端的轴承位尺寸可根据配套轴承型号灵活调整，密封段的长度可适配填料密封、机械密封等不同密封形式，满足不同粉尘浓度、物料湿度工况的密封需求。这套结构的三维建模过程中，对螺带的螺旋升角做了反复校核，保证叶片曲面的顺滑度，避免加工时出现曲面褶皱，同时所有连接位置的焊缝预留量都在模型中做了标注，方便后续出工程图时直接提取加工参数。
