风管弯头异径管气流流动仿真分析模型

　　在工业通风、商用暖通空调、车间除尘排风、工艺废气输送等场景中，管路系统的弯头、异径管是改变气流走向、适配不同管径连接的核心部件，这类部件的内部流场分布直接决定整个管路系统的压损、噪音水平与输送效率，若设计阶段未做流场校核，很容易出现局部涡流过大、压损超标导致风机选型冗余，甚至局部积尘、管路震颤等实际运行问题。

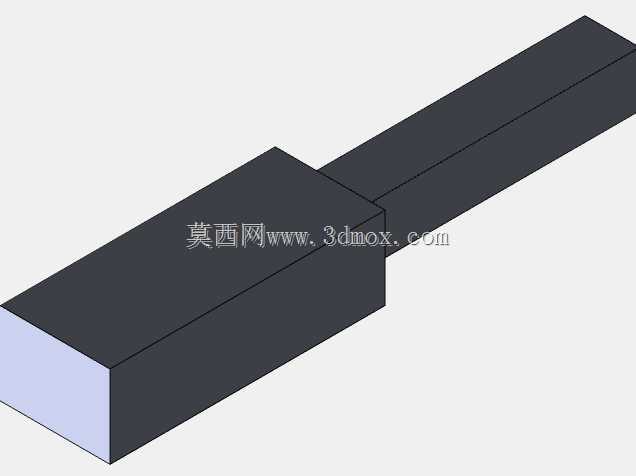

　　这套仿真模型针对实际工程中常用的矩形截面风管90°弯头加渐变异径的组合结构开展流动模拟，建模阶段先完成管路实体的几何清理，去除对内部流场影响极小的外部安装法兰、加强筋等结构，抽取内部流体域，在入口段设置足够长度的稳流段，避免入口边界条件直接作用于弯头区域导致计算失真，出口段同样保留一定长度的延伸段，消除出口回流对弯头、异径衔接区域流场计算的干扰。边界条件设置贴合实际运行工况，入口给定体积流量输入，出口设置环境压力边界，壁面采用无滑移壁面条件，计算过程中监测进出口压差、截面速度分布均匀性等核心参数，直到残差收敛到工程允许的误差范围。

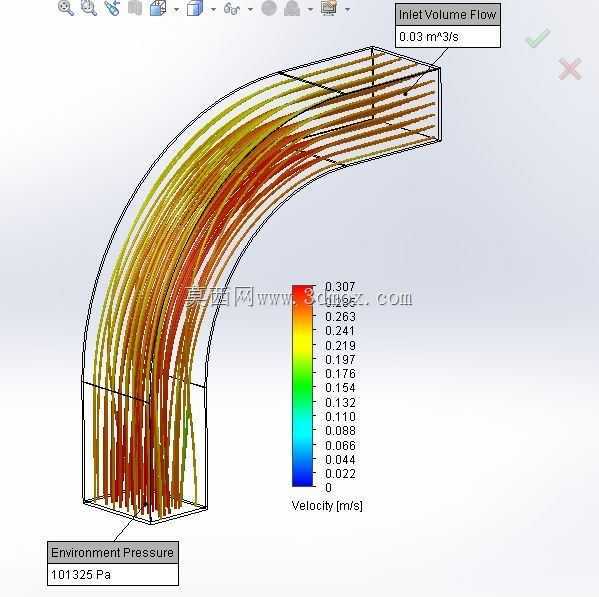

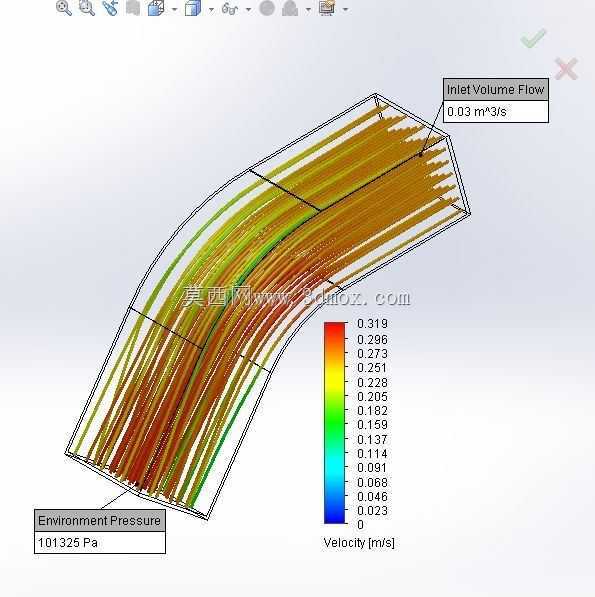

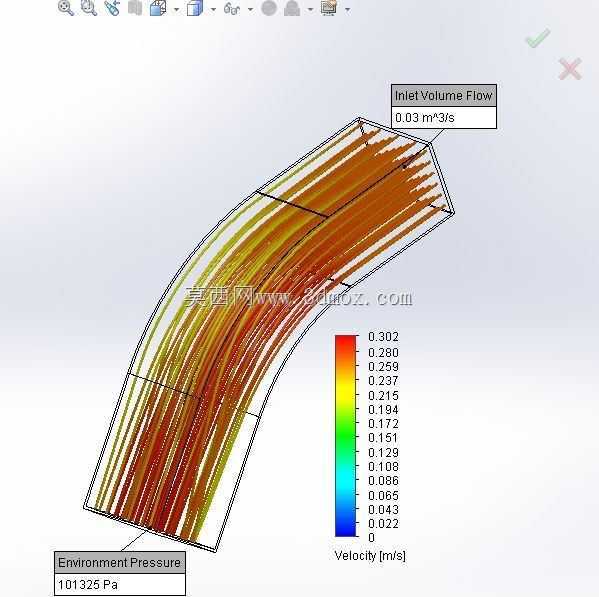

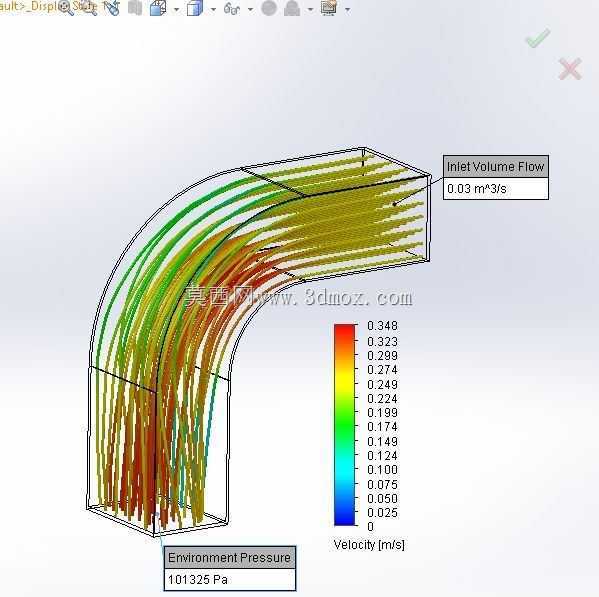

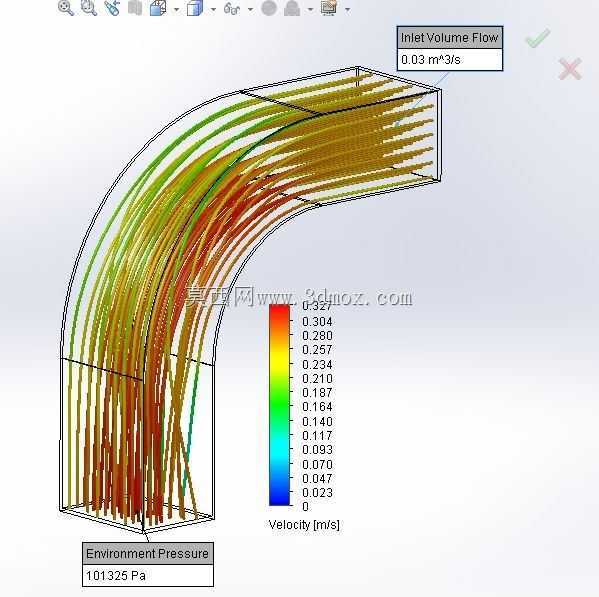

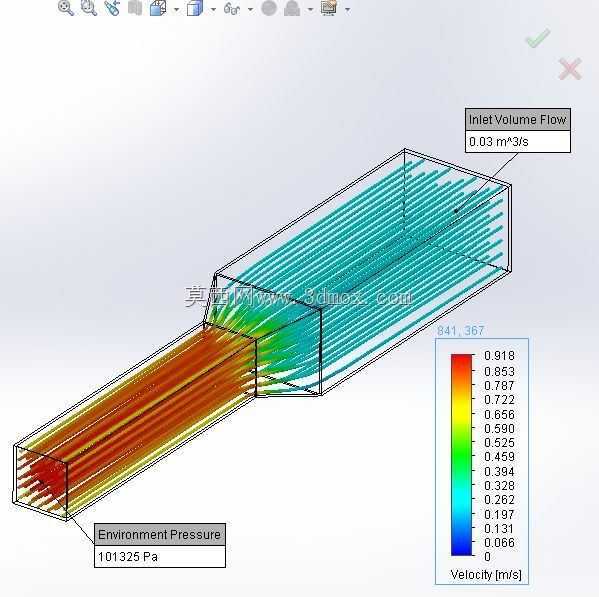

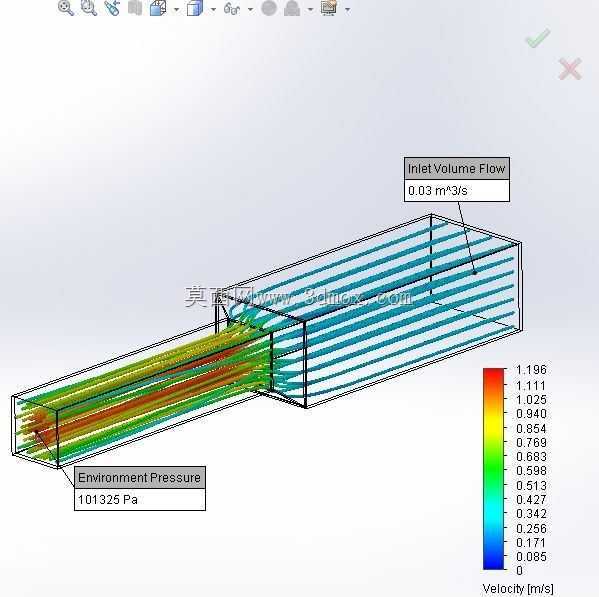

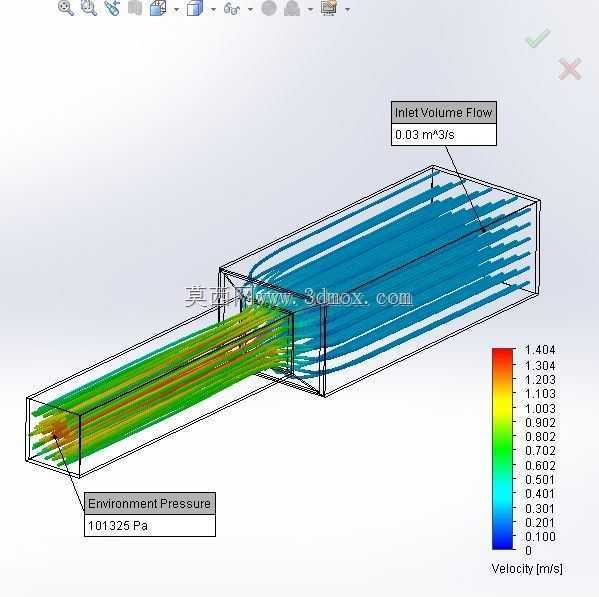

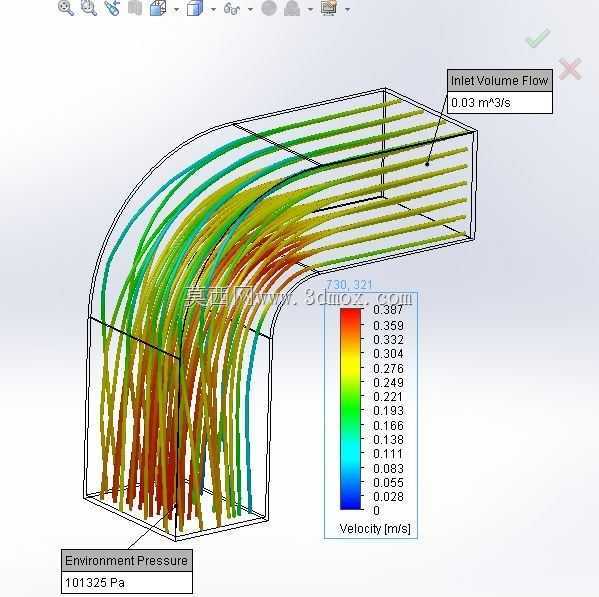

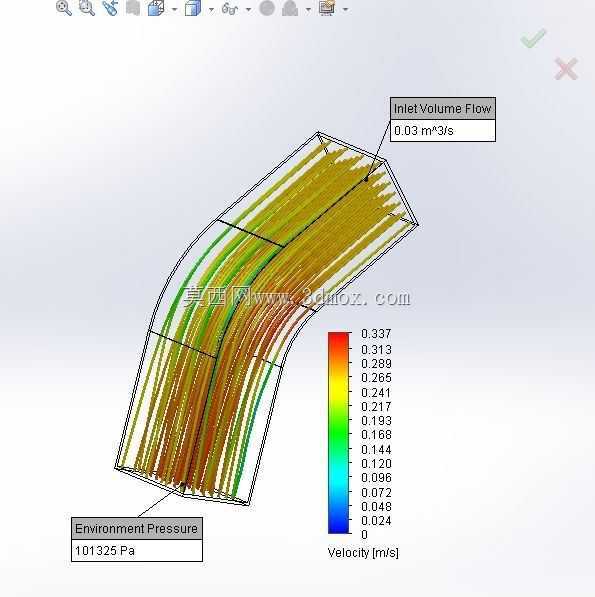

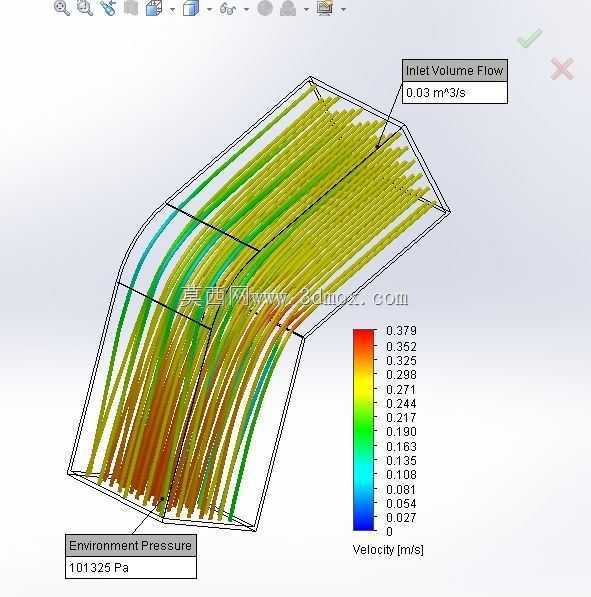

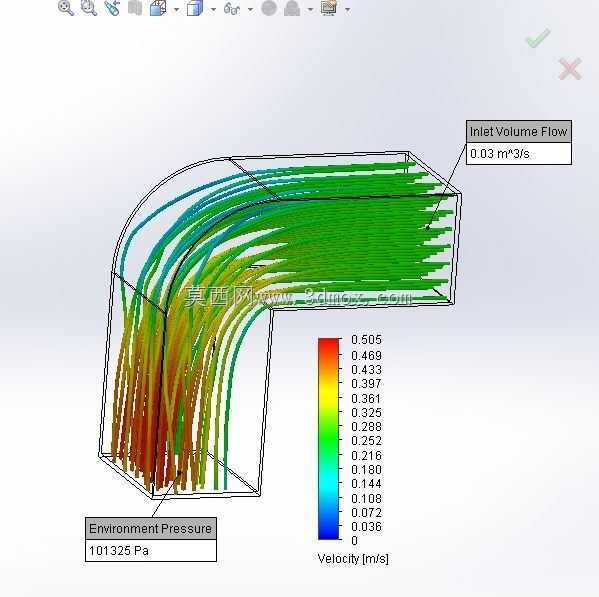

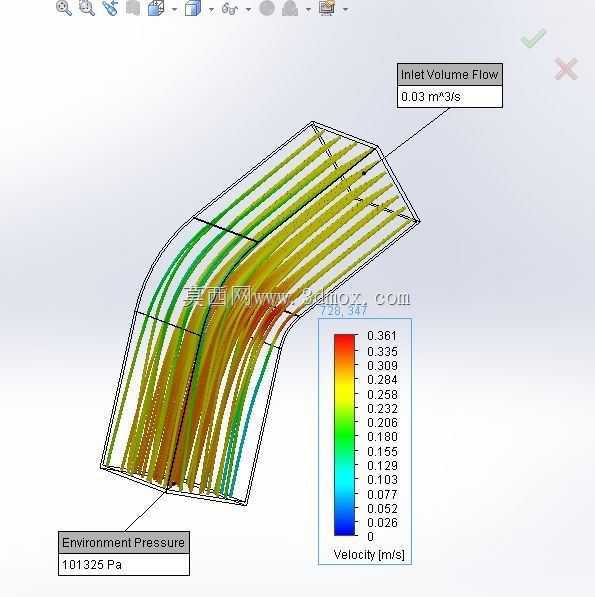

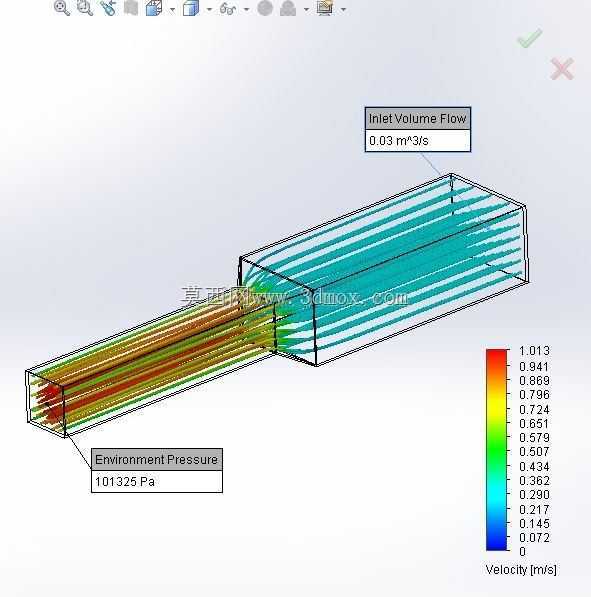

　　从仿真结果的速度迹线可以直观看到，气流在进入弯头段时，受离心力作用会向弯头外侧壁面偏移，外侧区域流速明显高于内侧，弯头内侧靠近曲率中心的区域存在明显的低速涡流区，这部分区域是管路压损的主要来源之一，也是含尘气流输送时容易出现积灰的位置；气流经过弯头进入异径管段后，随着过流截面的变化，流速重新分布，渐扩段的流速沿流动方向逐步降低，压力逐步回升，若异径管的扩张角设置不合理，很容易在壁面附近出现流动分离，进一步增大局部阻力。

　　在实际工程设计中，这类组合管路的安装边界需要结合现场空间确定，弯头的曲率半径通常取当量直径的1.5-2倍，曲率半径过小会大幅提升局部阻力系数，曲率半径过大则会占用更多安装空间；异径管的长度需要根据前后管径的差值确定，偏心异径管在水平管路中还需要考虑防积液、防积尘的安装方位。通过这类流动仿真，可以在加工安装前预判不同结构参数下的流场特性，对比不同曲率半径、不同异径管锥角方案的压损差异，优化导流叶片的设置位置与数量，比如在弯头内部增设合理弧度的导流叶片，就能有效打破大尺度涡流，将局部阻力系数降低30%以上，减少风机的运行能耗，同时降低气流涡流引发的管路振动与气动噪音。

　　对于结构设计人员而言，这类仿真模型的价值不止于得到一组流场数据，更重要的是可以通过参数化调整管路的几何参数，快速迭代出适配现场安装空间、同时满足阻力要求的最优结构，避免传统设计中仅依靠经验公式估算局部阻力带来的误差——经验公式通常是针对标准规格管件的实验拟合值，对于非标准角度弯头、非标准锥角异径管的组合结构，经验公式的计算误差往往超过20%，而通过三维流动仿真得到的结果，能更精准地匹配实际工况，为后续风机选型、管路支吊架设置提供更可靠的依据，减少现场安装后出现风量不足、噪音过大再返工整改的成本。
