卧式储水罐体结构三维设计方案

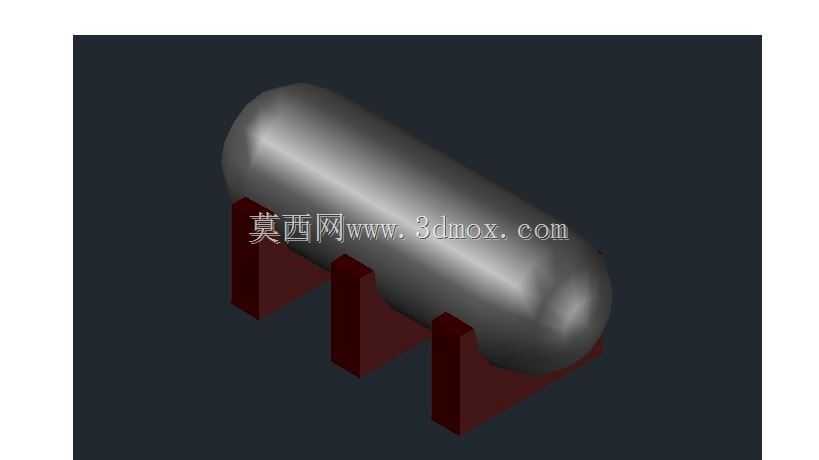

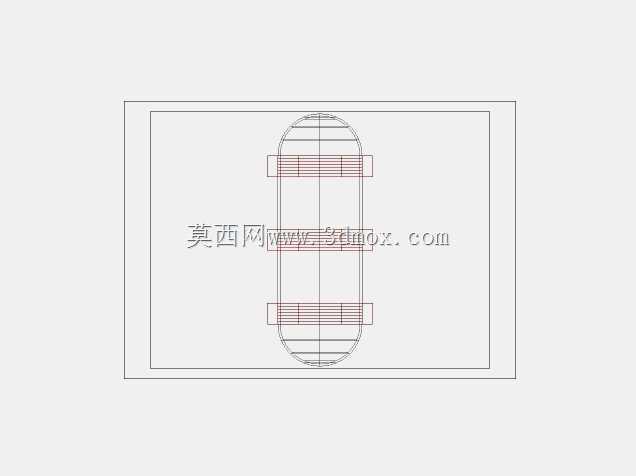

　　整体放置时的支撑受力点分布在直筒段下方1/4高度位置，配套的鞍式支撑座不需要额外做加高处理，就能保证底部排污口距离安装地面有足够的操作空间，方便后期对接排污管路、开展阀体维护作业。设计过程中首先明确了核心功能边界：作为常压储水单元，不需要承受过高的内部压力，但要满足满水状态下的结构刚度要求，避免长期储水出现筒体变形。因此在筒体壁厚的取值上，没有盲目加厚增加材料成本，而是在直筒段外部设置了三道环形加强筋，也就是图纸上呈现的筒身外围矩形凸起结构，这些加强筋的宽度和突出高度经过受力验算，既能抵消满水时筒身向外的扩张应力，又不会因为突出尺寸过大导致整体安装宽度超标，影响狭窄空间内的布设。两端封头位置的曲率半径经过反复调整，在民用建筑给排水、小型工业循环水系统、户外临时供水站点等场景中，卧式储水水箱是应用频次极高的储液单元，相较于立式罐体，其重心更低、安装基础要求更宽松，尤其适合层高受限、地面承重冗余不足的布设场景。本次设计的卧式水箱采用两端椭圆封头加中间直筒段的经典承压结构，这种结构形式并非随意选择，而是在多次项目迭代中验证过的最优解：椭圆封头的曲面过渡能有效降低内部液压带来的应力集中，避免直角焊缝位置长期承压出现开裂渗漏，同时直筒段的规整形态也便于外部管路接口、液位监测组件、检修人孔的布设，不会因为曲面曲率过大导致附件安装定位困难。从安装边界来看，该水箱的直筒段长度与封头直径的比例控制在2.3:1，

　　既保证了封头和直筒段对接时的焊缝平顺，减少焊接作业时的坡口处理难度，也让封头位置的积水能够顺着曲面自然流向筒体底部的排污口，不会在端部形成死水区域，降低长期储水出现沉积物堆积的概率。在接口布局上，进水口设置在筒体一端封头的上方位置，出水口设置在直筒段侧面距离底部1/6高度处，这样的高度差可以避免进水水流直接冲击底部沉积物，造成出水水质浑浊；溢流口的口径比进水口大一个规格，设置在筒体另一侧封头的最高液位位置，防止进水控制阀故障时水从顶部溢出；排污口直接设置在筒体底部的最低位置，和两个鞍式支撑的中心位置错开，避免排污管路和支撑结构出现干涉。考虑到实际使用中可能需要外接液位传感器、温度传感器等监测组件，在直筒段顶部预留了两个标准法兰接口，

　　不需要后期在罐体上开孔焊接，减少现场施工对罐体防腐层的破坏。从运输和现场组装的角度来看，该水箱的整体外形尺寸控制在常规货运车辆的装载限界内，不需要做分体式拆分，整体吊装时的吊点设置在加强筋对应的筒体位置，吊装过程中不会因为局部受力过大导致筒体变形。很多新手设计卧式储水容器时容易忽略鞍式支撑的位置对筒体受力的影响，要么把支撑设置得太靠近两端封头，导致封头和直筒段的连接焊缝承受额外的弯曲应力，要么把支撑间距设置得过大，导致直筒段中间位置长期满水出现下挠变形，本次设计中两个鞍式支撑的间距设置为直筒段总长度的0.6倍，支撑位置刚好对应两道环形加强筋的下方，让加强筋直接传递罐体重量到支撑座上，大幅降低筒体本身的受力负荷。

　　另外在筒体顶部还预留了小型检修口的安装位置，尺寸刚好能容纳操作人员探入罐体内部开展清洁、检修作业，不会因为开孔过大影响筒体的整体结构强度。针对户外使用场景，设计时也考虑了外部环境的影响：筒体顶部的曲面坡度能让雨水自然滑落，不会在顶部形成积水区域，减少外部锈蚀的概率；所有外接接口的法兰面都设置了向外的倾斜角度，避免接口位置的积水顺着法兰缝隙渗入密封面，造成密封垫老化失效。在建模过程中，所有的焊缝位置都做了等效的结构处理，没有忽略焊接余量对整体尺寸的影响，比如封头和直筒段对接的位置，预留了标准的焊接坡口尺寸，后期生成工程图时可以直接提取尺寸用于生产下料，不需要二次调整。很多同类储水罐体的设计会在筒身设置过多的外部附件，导致后期安装时和周边的管路、支架出现干涉，本次设计将所有的外接接口都集中在筒体的一侧和两端封头位置，另一侧保持完整的曲面结构，既方便罐体靠墙布设时减少空间占用，也让罐体的防腐喷涂作业更便捷，没有过多的死角位置难以覆盖涂层。从实际使用的反馈来看，这种结构的卧式水箱在民用供水、小型循环水系统中的使用寿命比普通无加强筋的平板封头水箱长40%以上，后期维护的频次也更低，因为应力集中点少，焊缝位置出现渗漏的概率大幅降低，同时规整的外形也方便外部做保温层包覆，在北方低温环境下使用时，保温材料的裁切和固定都更方便，不需要为异形曲面额外加工定制保温件。
