摆式蒸汽动力机构三维结构设计

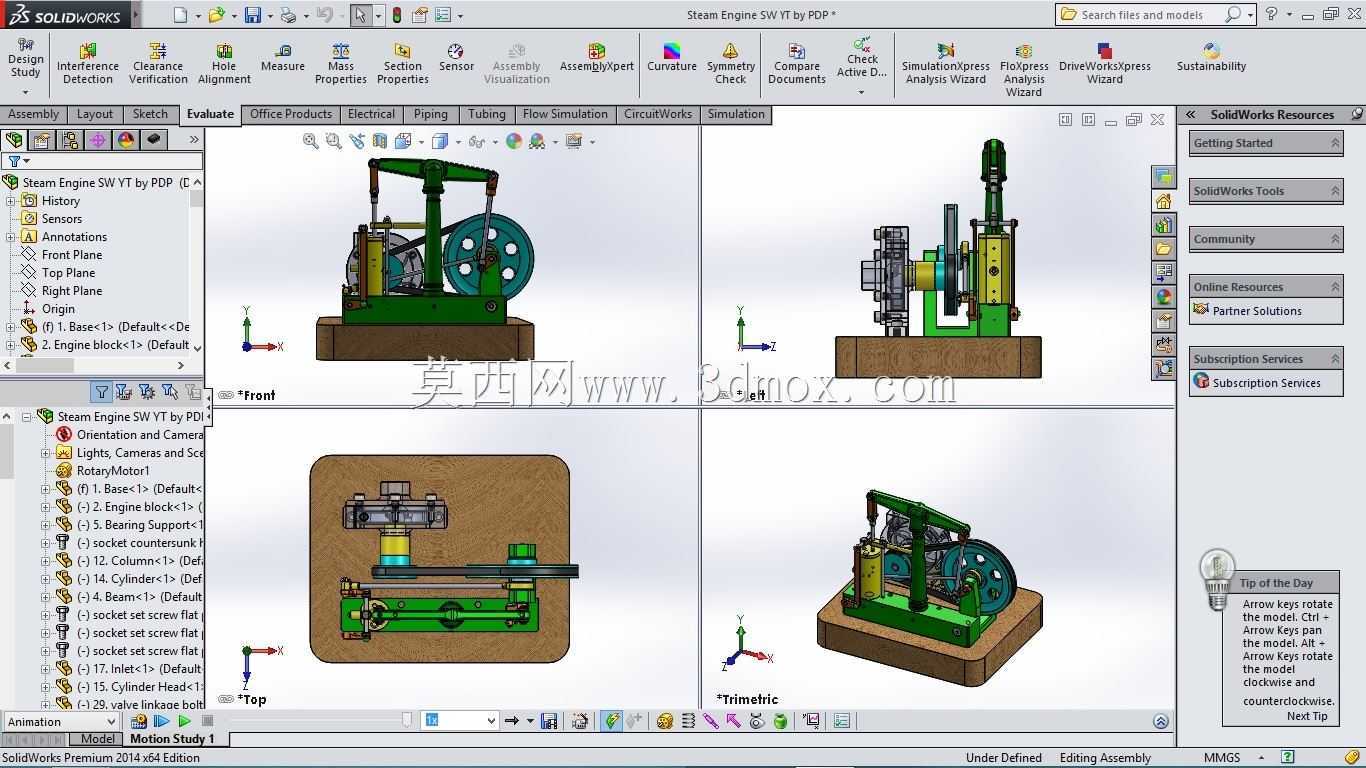

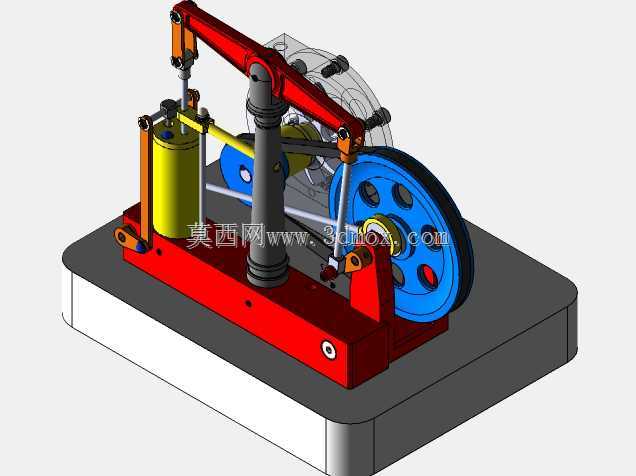

　　这套摆式蒸汽动力结构，核心是复刻早期卧式横梁蒸汽机的运动逻辑，可用于教学演示、动力原理验证以及小型复古动力装置的原型搭建，在工科院校机械原理课堂、科普场馆动力展区、小型复古动力爱好者的试制场景中都能发挥作用。从实际功能来看，该结构通过蒸汽压力推动气缸内活塞做往复直线运动，经活塞杆将动力传递至摆动横梁，横梁绕中部立柱的铰接支点做定轴摆动，再通过连杆将摆动转化为飞轮的旋转运动，最终输出可利用的旋转扭矩，整套运动副的配合完全遵循经典蒸汽机的动力转换逻辑，没有冗余的传动环节。设计过程中，首先确定了动力转换的核心路径：活塞往复行程与横梁摆角的匹配是第一优先级，建模时先锁定中部立柱的安装基准，将横梁的铰接孔位与立柱顶端的轴承位做同轴约束，

　　保证横梁摆动时无径向窜动；气缸部分采用立式单缸布局，缸体与底部基座采用螺栓连接的固定方式，活塞与缸壁的配合间隙按照滑动摩擦副的常规设计值预留，既保证运动顺畅，也能在演示工况下维持足够的气密性；飞轮部分采用大直径带辐条的结构设计，依靠自身转动惯量克服活塞运动的上下止点死点，保证整套机构运转的连续性，飞轮与主轴之间采用平键连接，传递扭矩的同时也方便拆装维护。从安装边界来看，整套机构固定在一块矩形安装基座上，基座的长宽尺寸完全覆盖所有运动部件的运动包络，不会出现部件运转时超出基座边界的情况；横向尺寸上，飞轮外侧到气缸外侧的距离为整套机构的最大宽度，纵向尺寸上，横梁摆动到最高位置时的顶端到基座底面的距离为最大高度，

　　安装时只需保证基座底面水平固定，预留出飞轮侧的手动盘车空间即可，不需要额外的外部支撑结构。各连接部位的铰接点都采用了销轴加轴套的结构，减少运动过程中的磨损，气缸侧的活塞杆与横梁的连接端采用铰接结构，可自动补偿运动过程中的微小角度偏差，避免出现卡滞；底部基座做了加厚处理，既可以降低整套机构运转时的重心，减少振动，也能在基座内部预留小型管路的布设空间，如果要接入实际的压缩空气或者低压蒸汽做动力演示，管路可以从基座内部走线，不会干扰外部运动部件的动作。这套结构的所有运动部件都做了运动干涉检查，在活塞全行程往复、横梁全角度摆动、飞轮整周旋转的工况下，各部件之间不存在碰撞干涉，装配逻辑遵循从下到上的顺序：先固定底部基座，再安装气缸与中部立柱，

　　之后装配横梁与活塞杆、连杆组件，最后安装飞轮与主轴，每个装配环节都有对应的定位基准，不需要复杂的工装就能完成装配。对于建模从业者来说，这套模型可以作为学习连杆机构运动仿真、铰接副约束设置的典型案例，所有配合面的设计都符合常规机械加工的工艺要求，不存在无法加工的异形结构，每个零件的壁厚、圆角都做了工艺性处理，比如气缸外壁的加强筋、横梁两端的铰接位加厚、飞轮辐条的过渡圆角，都是实际加工中必须考虑的结构细节，完全不是仅用于外观展示的概念模型。如果用于实际的教学演示，还可以在飞轮主轴端加装带轮或者小齿轮，将输出的旋转动力传递给其他小型负载，直观展示蒸汽动力从热能到压力能再到机械能的完整转换过程，帮助学习者理解曲柄连杆、摆杆机构的运动特性，掌握往复运动转旋转运动的设计要点。
