科威纳电动调节球阀结构设计方案

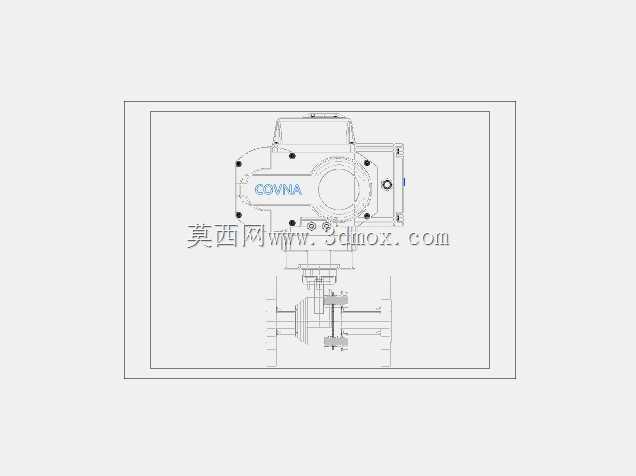

　　在工业流体输送管网的末端控制环节，电动阀的选型与结构匹配度直接决定整套管路系统的调节精度与运行可靠性，这款科威纳系列电动球阀的三维结构设计，完全围绕中小口径管路的自动化控制需求展开，可覆盖净水处理、暖通循环、轻工物料输送、小型化工制程等多个场景的通断与比例调节需求。从结构布局来看，模型完整还原了电动执行机构与阀体本体的连接细节，上部的电动执行腔采用方正的防护壳体设计，内部预留了电机安装位、减速齿轮组容腔与信号反馈模块的布置空间，执行器输出轴与下部阀杆采用同轴嵌套的连接方式，避免了侧装结构易出现的扭矩偏移问题，能保证阀瓣转动过程中受力均匀，不会出现卡滞或密封面偏磨的问题。阀体部分采用两片式法兰连接结构，

　　中缝处的密封槽尺寸按照常规公称压力等级设计，可适配标准橡胶或四氟密封垫片，流道采用全通径结构设计，介质流经阀体时的阻力系数与同口径直管段基本持平，不会出现缩径结构带来的压损过大、易积存杂质的问题，尤其适合输送带有微小固体颗粒的流体介质，能大幅降低管路堵塞的概率。在安装边界的设计上，执行器顶部预留了手动操作旋钮的安装位，当现场出现供电中断或控制信号故障时，操作人员可直接通过顶部旋钮完成阀门的应急开关操作，不需要额外拆卸防护外壳；执行器侧面预留了电气接线端口的安装凸台，端口方向可根据现场布线需求调整朝向，避免接线线缆过度弯折影响防护性能。阀体两端的法兰连接孔位完全符合通用管路法兰的安装尺寸标准，不需要额外制作过渡连接件，

　　可直接与同口径的管道、水泵出口、换热器接口等部件对接，安装时的对中难度低，能有效缩短现场施工的周期。从功能特性的设计逻辑来看，这款电动阀的执行机构输出扭矩按照1.5倍的额定操作扭矩选型匹配，即使在介质温度偏高、密封件摩擦力增大的工况下，也能保证阀瓣顺利转动到位，不会出现电机堵转烧毁的问题；阀杆部位采用双重密封结构，下部为填料密封承担介质防泄漏功能，上部设置防尘密封圈阻挡外界粉尘、水汽进入执行机构内部，可满足户外安装的基本防护需求。在结构细节处理上，模型中完整呈现了阀瓣与阀座的配合公差设计，阀瓣的球面加工精度按照密封面零泄漏要求设定，转动行程的限位结构直接集成在执行器与阀体的连接支架上，开关限位的位置可通过支架上的调节螺钉微调，

　　能适配不同工况下对阀门全开、全关位置的精度要求。针对日常维护的需求，阀体中缝的连接螺栓采用均匀圆周布置，拆卸时不需要将整台阀门从管路上完全拆下，松开连接螺栓即可更换内部的密封件与阀瓣组件，大幅降低后期运维的工作量。执行机构与阀体的连接采用标准支架尺寸，后期如果需要更换不同扭矩等级的执行器，或者将电动驱动改为气动驱动，不需要重新加工阀体连接部位，直接更换适配的支架与执行机构即可完成改造，具备较强的工况适配灵活性。
