厢式利奥压滤机固液分离设备结构

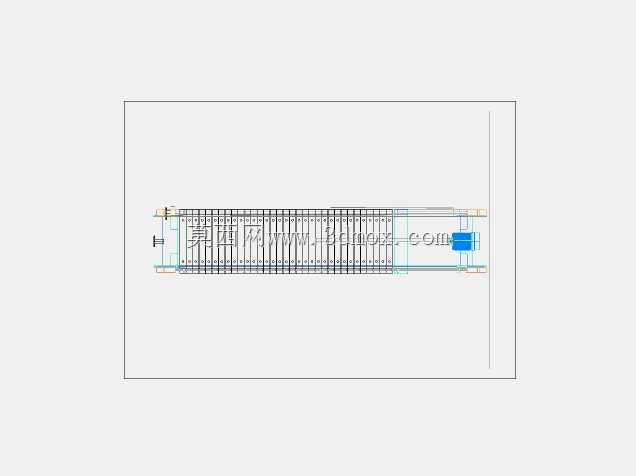

　　在矿山精矿脱水、市政污泥处置、化工浆料固液分离、食品加工料渣压榨等工况现场，压滤机是实现固液两相分离的核心终端设备，这款利奥压滤机的三维结构完整还原了侧杠式厢式压滤机的全部装配逻辑，从止推板到压紧板的整段机架采用双侧主梁承载结构，主梁作为整台设备的安装基准，既承担滤板组堆叠后的全部竖向载荷，也承受压紧机构工作时产生的轴向反力，建模时严格按照实际安装的形位公差要求，将主梁的导轨面设置为统一水平基准，滤板把手的支撑面与导轨面预留了实际运行所需的滑动间隙，避免滤板往复移动时出现卡滞、偏磨的问题。

　　从功能实现逻辑来看，该设备的核心过滤单元由多块交替排布的厢式滤板组成，相邻滤板压紧后形成独立的密闭滤室，滤板表面的凸点结构既可以支撑滤布，避免滤布在进料压力下过度凹陷变形，也能为滤液留出通畅的导流通道，让透过滤布的液体可以顺着导流槽快速汇集到滤板下方的出液孔排出。进料口设置在止推板的中心位置，这种中心进料的结构可以让带压浆料均匀分配到各个滤室，避免单侧进料导致的滤板受力不均、滤布破损问题，相比角进料结构，中心进料的流道更短，进料阻力更小，大流量进料时的压力波动也更平缓，适合处理高浓度、大颗粒的矿浆或者污泥浆料。

　　压紧端采用液压驱动的压紧结构，液压缸的活塞杆与压紧板采用浮动连接结构，这种设计可以补偿滤板组堆叠时的累计厚度误差，避免压紧过程中出现偏载，导致滤板密封面压合不严出现喷料问题。建模过程中对压紧板的受力结构做了完整还原，压紧板的加强筋布局按照均布载荷下的抗弯要求设计，既保证压紧时板面受力均匀，也控制了整体重量，降低主梁的承载负荷。设备的尾部设置了滤板拉开机构的安装位，实际运行时可以配合拉板器实现逐块拉开滤板、自动卸渣的动作，不需要人工逐块搬动滤板，大幅降低操作人员的劳动强度。

　　从安装边界来看，整台设备采用卧式长条形布局，安装时需要在两端预留足够的操作维护空间：止推板一侧需要预留进料管道、清洗管道的安装操作空间，压紧端一侧需要预留液压站的安装位置以及液压缸维护的拆卸空间，设备两侧的操作通道宽度需要满足人员巡检、更换滤布的作业需求，设备底部的接液槽安装位需要与现场的滤液收集管道对齐，避免滤液跑冒。滤板的尺寸、滤室的总容积直接决定了单批次的处理量，建模时按照实际滤板的堆叠间距设置滤室厚度，既保证滤饼成型后的厚度满足卸渣要求，也避免滤室过厚导致中心位置浆料过滤不透、滤饼含水率不达标的问题。

　　在细节结构设计上，滤板的密封面采用凸起的密封胶条安装槽，安装滤布后压紧时胶条产生弹性变形，填满密封面的微小间隙，在0.6-1.2MPa的进料压力下也能保证滤室密封可靠，不会出现漏浆问题。滤布的压装结构采用快拆式压条设计，更换滤布时不需要拆卸大量紧固件，只需要抽出压条就可以快速更换破损滤布，缩短设备维护停机时间。出液方式采用明流出液结构，每个滤板的出液口都单独设置水嘴，操作人员可以直接观察每块滤板的出液状态，如果某块滤板的滤液出现浑浊，就说明对应位置的滤布出现破损，可以快速定位故障位置，针对性更换滤布，避免混料影响最终滤液品质。

　　实际选型应用时，需要根据处理物料的特性调整滤板的材质、进料压力以及滤布的孔径，处理酸性或者碱性浆料时，滤板需要选用对应的耐腐蚀聚丙烯材质，滤布也需要选用耐酸碱的合成纤维材质；处理高温物料时，需要选用耐高温的滤板与滤布材质，避免长期高温下材料老化变形，影响密封性能。这款三维结构完整还原了设备的所有装配关系，从主梁的连接螺栓位置、滤板的导向结构、压紧机构的连接法兰到各个辅助部件的安装位都做了精准还原，既可以作为设备选型时的布局参考，也可以作为结构设计人员优化压滤机结构、改造现有设备的三维参照，帮助设计人员快速核对安装尺寸、校验部件干涉问题，缩短非标压滤机的设计开发周期。
