周边传动式多尔浓缩沉降设备结构设计

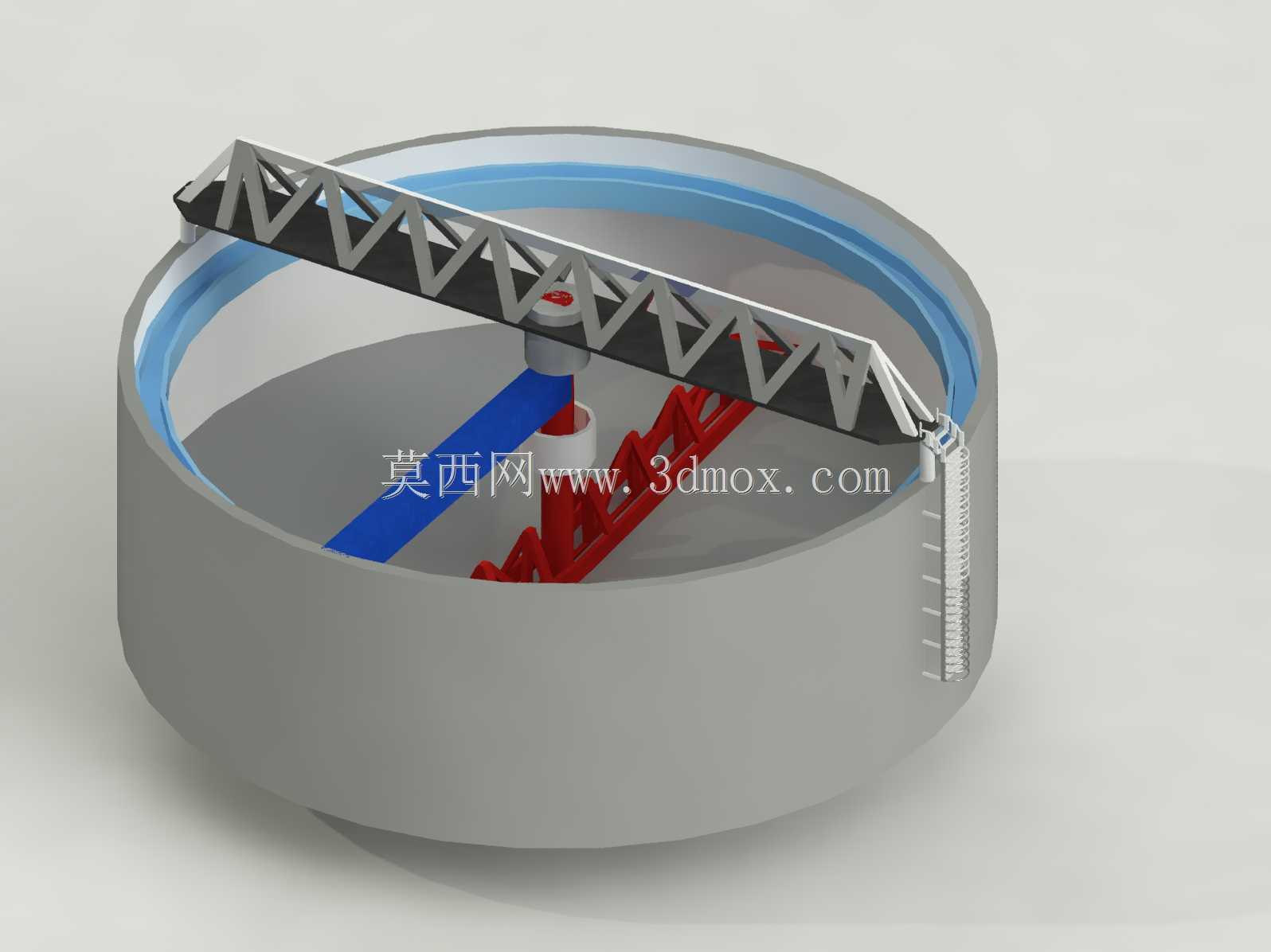

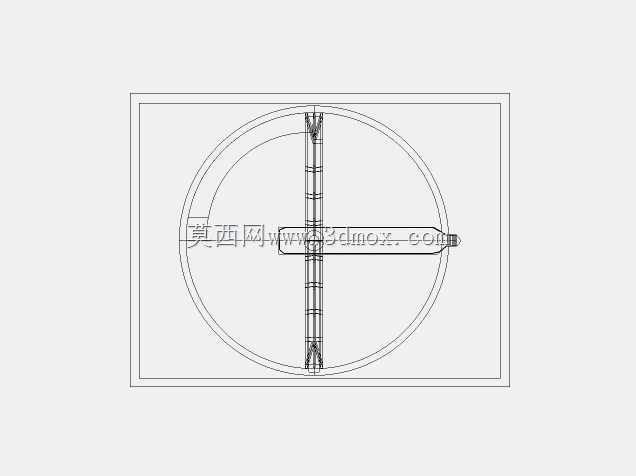

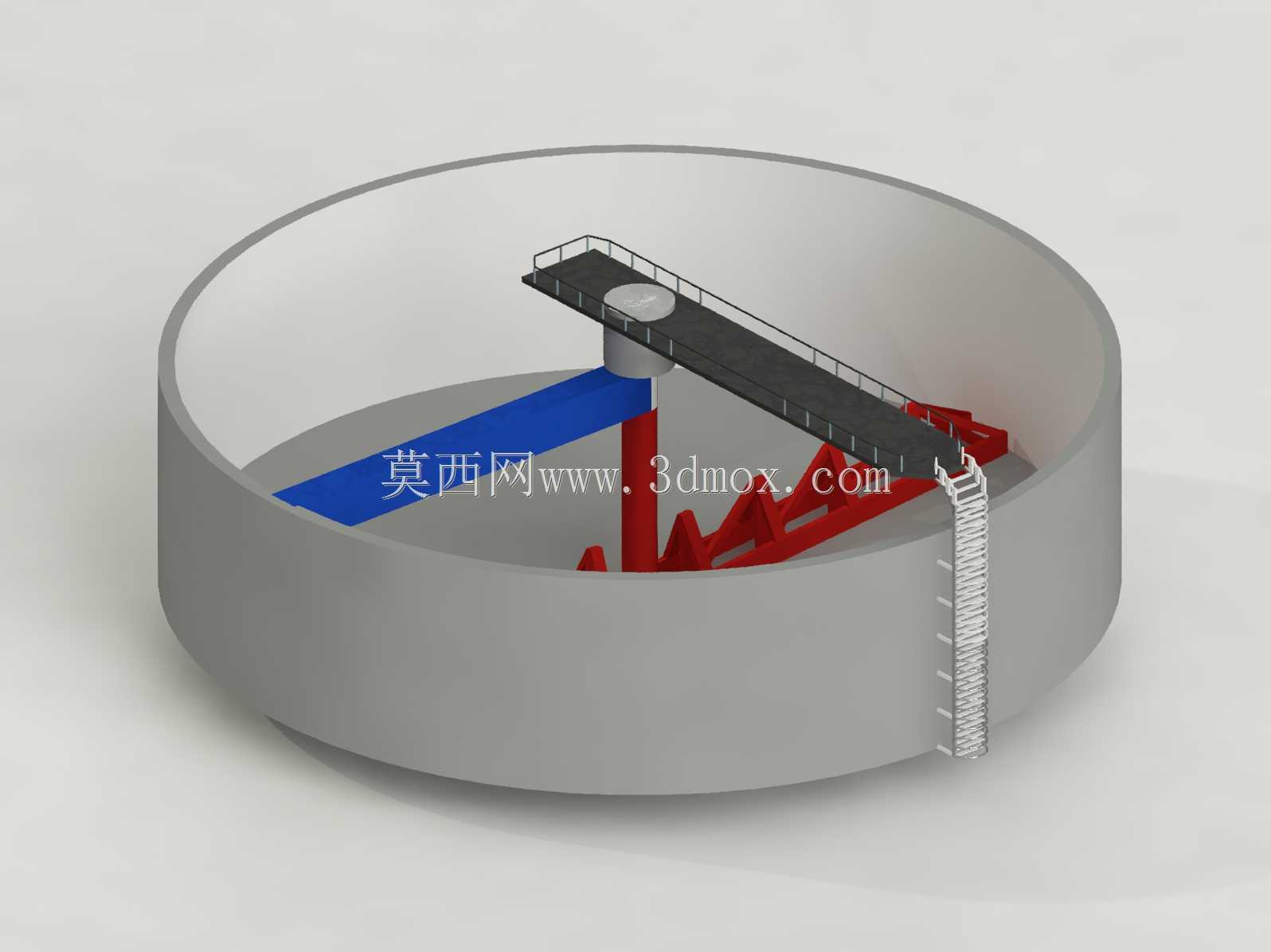

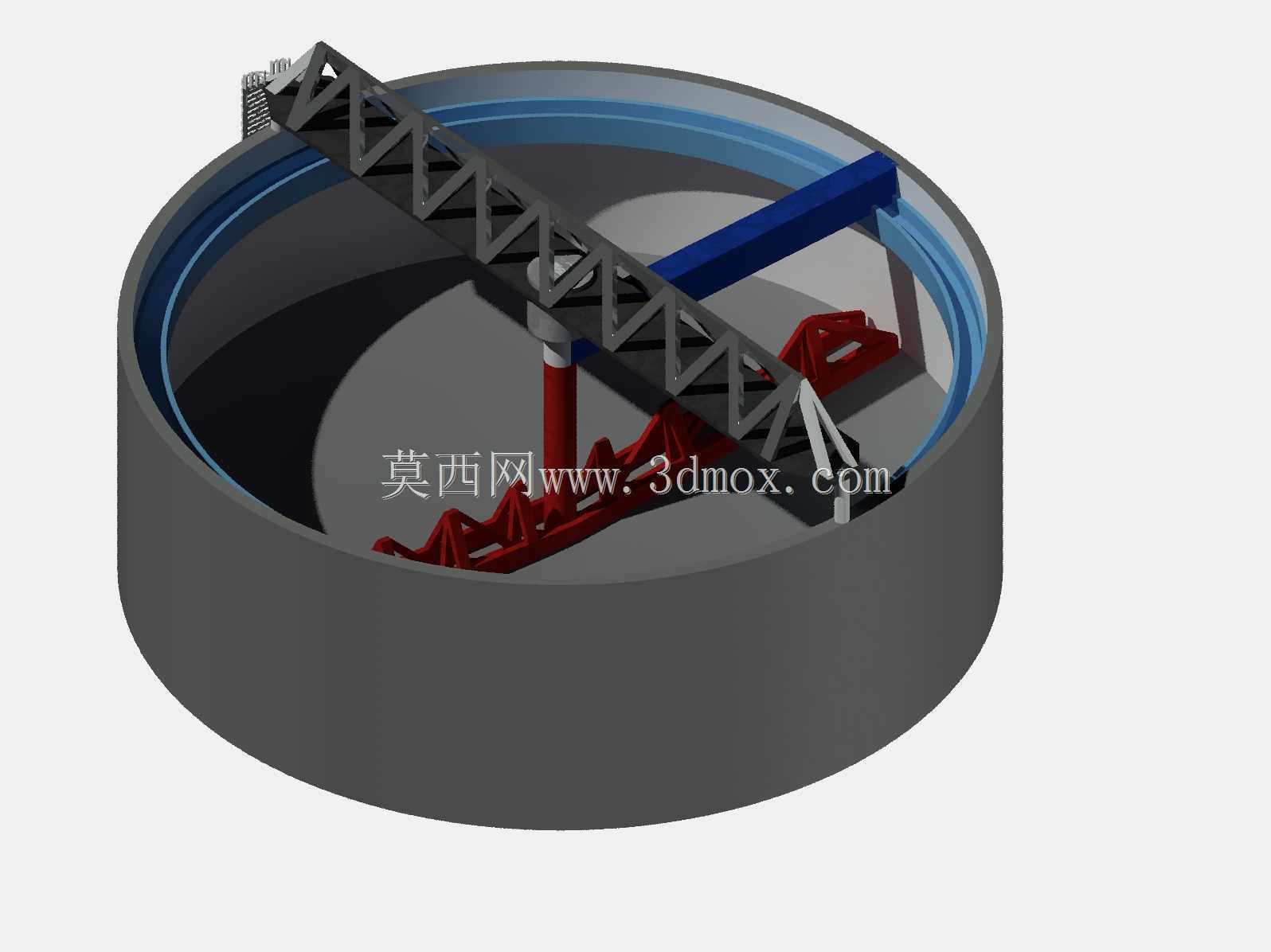

　　在矿山选矿、湿法冶金、污水处理等涉及固液分离的生产场景中，浓缩沉降设备是衔接前段分选作业与后段脱水、回水工序的核心装备，本次呈现的周边传动式多尔浓缩结构，针对大流量低浓度料浆的连续沉降需求做了针对性的结构适配。从现场安装边界来看，这类设备通常采用半地埋式安装，圆形池体的外径根据处理量从数米到数十米不等，池体底部设计为带5°到8°坡度的锥形结构，便于沉降后的浓浆向中心集料口汇集，池壁顶部预留环形走台与传动齿条的安装基面，安装时需保证池体圆度公差控制在千分之二以内，避免传动部件运行时出现卡滞。设备的核心传动桁架采用三角形空间桁架结构，沿池体径向布置，一端通过中心支座与池体中心的集料筒铰接，另一端搭载行走轮与驱动机构，

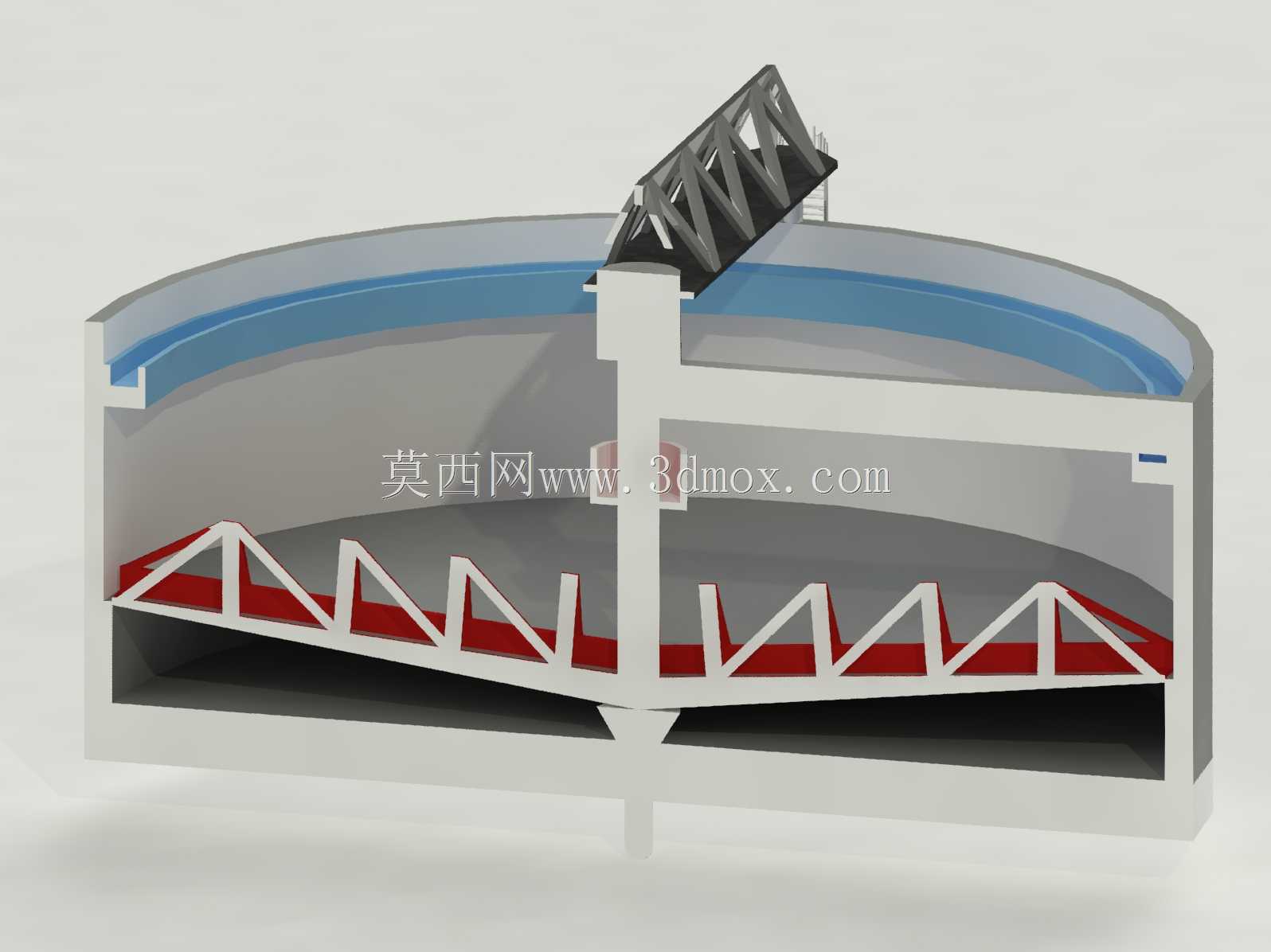

　　沿池壁顶部的环形轨道做圆周运动，桁架的截面尺寸根据池径做梯度设计，靠近中心端的截面高度逐步降低，既保证长跨度下的结构刚度，减少运行过程中的桁架挠度，又能控制整体自重，降低驱动机构的负载。桁架下方沿径向布置多组可调角度的刮泥耙架，耙架上的刮板与池底坡度保持平行，运行时随桁架缓慢转动，将沉降在池底的浓料逐步刮向中心的排料口，耙架的安装高度可根据料浆沉降特性做上下调整，针对易板结的物料，还可在耙架上加装倾斜布置的搅拌齿，在刮料过程中对沉积层做轻微扰动，避免浓料压实造成排料堵塞。池体上部设置环形溢流堰，经过沉降澄清的上清液通过溢流堰均匀汇集后排出，作为生产循环水回用，溢流堰的水平度需在安装时做精细找平，保证全周溢流均匀，

　　避免出现短流影响沉降效果。中心支座部分采用回转支承结构，同时集成进料管与稳流筒，进料管从中心支座下部接入，将待处理的料浆输送至池体中部液面以下的稳流筒内，稳流筒通过径向隔板降低料浆进入池体时的动能，避免进料冲击扰动已沉降的料层，保证沉降区的流场稳定。从设计逻辑上，这类设备的处理能力与池体沉降面积直接相关，设计时需根据料浆的沉降速度、进料浓度、底流浓度要求计算所需的沉降面积，再匹配对应的池径与刮泥桁架转速，通常设备的周边线速度控制在每分钟3米到6米之间，转速过快会搅动沉降层，转速过慢则会导致底流沉积过厚增加刮泥阻力。在结构细节上，传动端的行走轮采用耐磨橡胶轮缘，配合池壁的预埋轨道，减少运行噪音与磨损，驱动电机选用变频调速机型，

　　可根据不同物料的沉降特性调整运行转速，同时在驱动端设置扭矩保护装置，当池底积料过多导致刮泥阻力超过设定阈值时，自动触发提耙机构抬升耙架，避免设备过载损坏。不同于中心传动式浓缩设备，周边传动的结构形式更适配大直径池体的需求，当池径超过15米时，周边传动的结构受力更合理，维护成本更低，中心支座仅需承受桁架的径向力与部分竖向载荷，无需传递大扭矩，长期运行的可靠性更高。在实际生产应用中，这类设备可用于选矿厂精矿与尾矿的浓缩脱水，将浓度10%到20%的进料料浆浓缩至浓度40%到60%的底流，同时溢流的清水悬浮物浓度可控制在每升500毫克以内，满足生产回水的使用要求，大幅降低生产过程中的水耗与后续过滤设备的处理负荷；在污水处理场景中，可用于污泥的重力浓缩环节，将剩余污泥的浓度从2%左右提升至6%到8%，减少后续污泥脱水设备的药剂消耗与处理量。建模过程中对桁架的杆件连接、耙架的角度调节结构、中心回转支座的配合间隙、溢流堰的可调结构都做了1:1的还原，所有运动部件的配合关系都符合实际装配要求，可直接用于设备选型阶段的方案展示、结构件的受力分析参考，也可作为同类设备改型设计的基础模型，方便设计人员根据具体的处理量要求调整池径、桁架长度、耙架结构等参数，缩短设计周期。
