双螺杆泵流体输送设备结构设计方案

　　在化工原料输送、船舶燃油供给、食品级介质传输、污油回收处理这类对输送稳定性、介质适应性要求较高的工况场景里，双螺杆泵的应用占比常年处于容积式泵类的第一梯队，这类泵依靠两根相互啮合的螺杆在泵腔内形成连续变化的密闭容腔来完成介质的吸入与推送，相比单螺杆泵、齿轮泵，它对高粘度介质、含微小固体颗粒的混合介质耐受度更强，输送过程中不会对介质产生过度剪切，也不会出现齿轮泵运行时的流量脉动问题，运行噪音更低，压力输出更平稳。

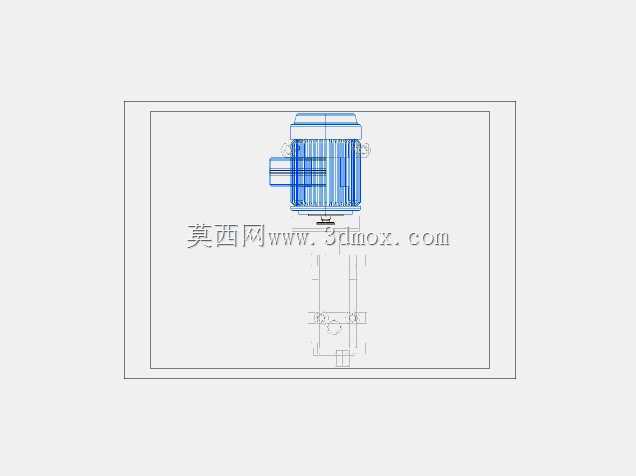

　　从结构设计逻辑来看，这套双螺杆泵的三维建模完全围绕实际安装与运行需求展开，首先是泵体的进出液口采用同轴式布局，进出口通径匹配常规工业管路的法兰连接标准，安装时不需要额外做管路变径转接，能直接对接现场现有工艺管线，减少现场安装的改造成本。泵腔内部的螺杆转子采用对称式螺旋线型设计，两根螺杆的螺旋旋向相反，啮合间隙控制在0.08-0.15mm区间，这个间隙值是经过多轮工况验证的最优区间——间隙过小会导致螺杆热胀后出现咬合磨损，缩短设备使用寿命；间隙过大则会造成泵腔内介质回流，降低容积效率，无法达到额定输出压力。

　　泵体的动力输入端采用标准的轴伸连接结构，可直接匹配Y系列三相异步电机或者伺服驱动单元，轴封位置预留了机械密封与填料密封两种安装空间，设计人员可以根据输送介质的腐蚀性、温度、是否有毒有害等特性灵活选择密封形式，不需要额外修改泵体端盖的结构。泵体的外壳采用分段式铸造结构，分为吸入段、中段、排出段三个部分，各段之间采用止口定位加螺栓紧固的连接方式，止口的配合公差选H7/h6，既保证装配时的同轴度要求，也方便后期检修时拆解清理泵腔内部的残留介质，不需要将整台泵从管路上完全拆下就能完成螺杆的检查与更换。

　　从安装边界尺寸来看，这套双螺杆泵的底座安装孔采用长圆孔设计，孔距匹配常规离心泵的通用安装底座尺寸，很多工况下可以直接替换现场原有老旧的离心泵或者齿轮泵，不需要重新浇筑设备基础，大幅缩短设备更换的停机周期。泵体的整体外形做了圆弧过渡处理，没有尖锐的凸起结构，既避免运行过程中磕碰造成人员受伤，也能减少泵体外壳的应力集中点，提升泵体在承压状态下的结构强度，额定工作压力下泵体的最大变形量控制在0.02mm以内，不会因为壳体变形导致螺杆与腔壁出现刮擦。

　　在功能特性设计上，这套双螺杆泵具备自吸能力，不需要在启动前提前灌泵，吸入端的真空度可以达到8m水柱以上，适合从低位储液槽抽取介质的工况。螺杆转子的线型设计做了优化，运行时两根螺杆之间不直接接触，而是通过同步齿轮带动反向旋转，因此即使输送含少量杂质的污油、渣油类介质，也不会出现螺杆齿面磨损过快的问题，相比普通螺杆泵的适用介质范围更广。泵体的轴承布置在泵腔外侧，采用油脂润滑方式，轴承与泵腔之间设置了隔离腔，即使轴封出现轻微泄漏，介质也不会直接进入轴承腔损坏轴承，大幅延长轴承的维护周期。

　　针对不同的输送工况，这套结构还预留了保温夹套的安装位置，在输送高粘度易凝固的介质比如沥青、热熔胶、重质原油时，可以在夹套内通入蒸汽或者导热油，保持泵腔内介质的温度，避免介质凝固导致泵启动负载过大甚至堵转。进出口位置还预留了压力传感器与温度传感器的安装接口，方便后期接入设备的状态监测系统，实时监控泵的运行压力与介质温度，出现异常工况时可以及时触发停机保护，避免设备损坏。

　　建模过程中所有的配合面、连接孔、密封槽的尺寸都严格遵循机械设计手册的相关标准，没有采用非标的自定义结构，所有的标准件比如螺栓、轴承、密封件都可以直接从国标件库调用替换，不需要单独开模定制，不管是做设备选型方案演示，还是做后续的生产加工出图，这套三维模型都能直接作为设计基础使用，不需要再做大量的结构调整。
