劳力士绿水鬼潜水腕表精细三维结构模型

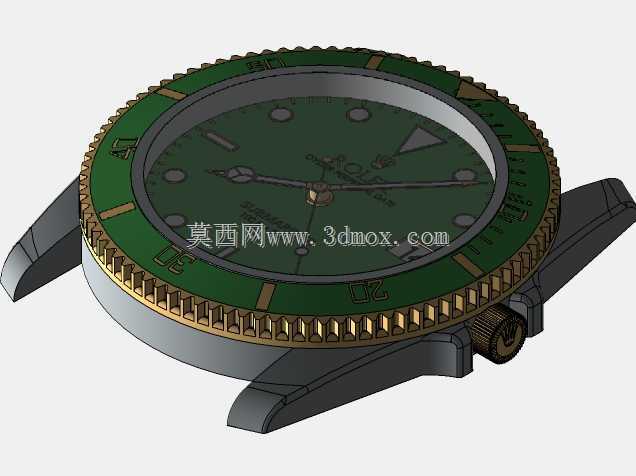

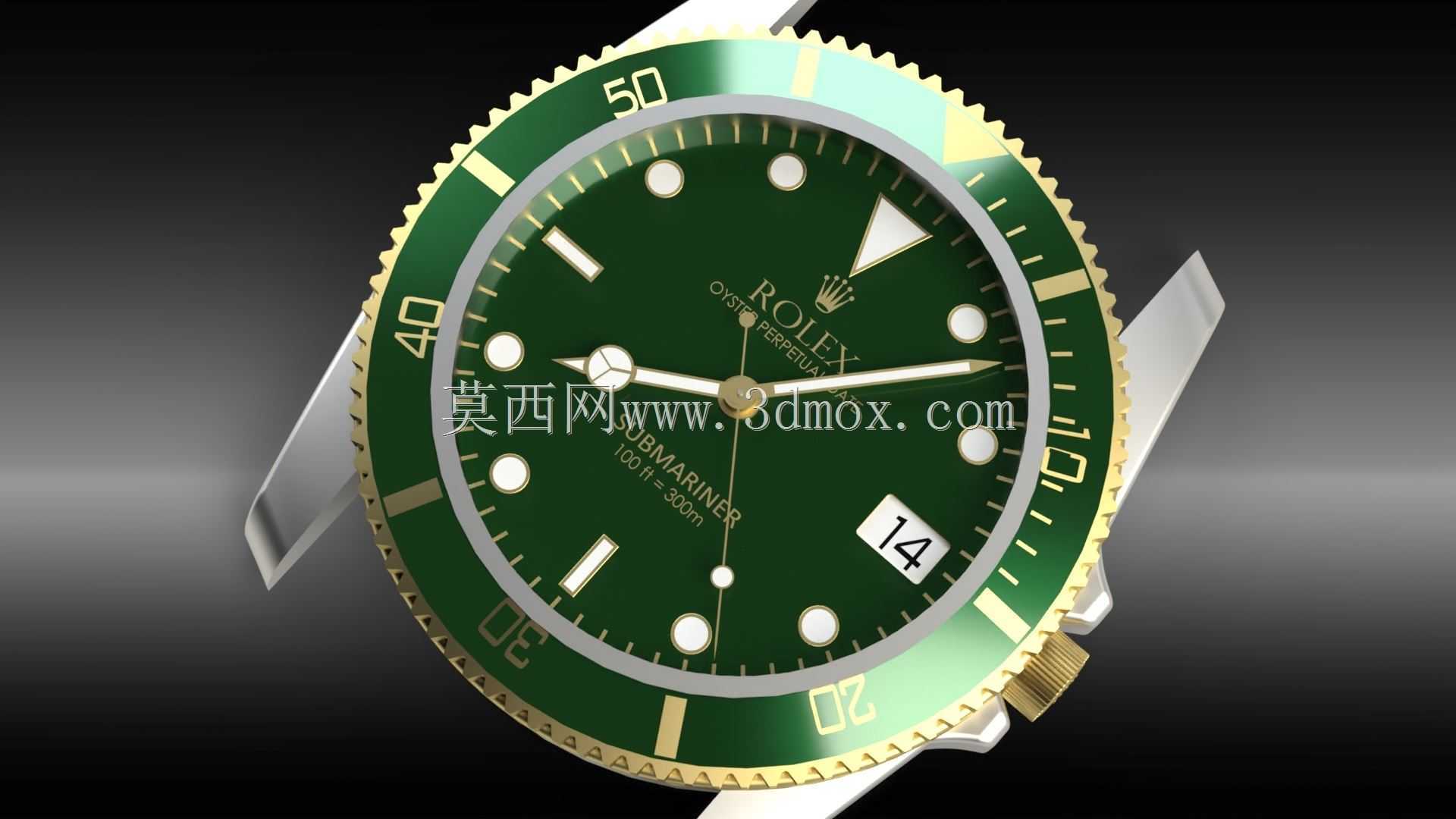

　　本次构建的潜水腕表三维结构，核心面向精密机械结构教学、腕表外观设计验证、高端饰品渲染展示等场景，在建模过程中完全还原潜水腕表的实际装配逻辑与功能边界，没有做任何简化失真处理。从实际使用场景来看，这类潜水腕表需要满足300米水深的防水要求，因此建模时首先对表壳的密封结构做了完整还原：表壳采用904L不锈钢基底搭配黄金色PVD镀层的结构分层，表圈为陶瓷材质的旋转计时圈，圈口的12点位设置三角形夜光标识，其余刻度位分别对应分钟计时刻度，旋转圈的阻尼结构、定位弹片的装配间隙都按照实际腕表的装配公差做了预留，圈口转动的单向限位结构也完整复刻，避免水下误操作导致计时偏差。表盘部分采用深绿色太阳纹盘面的曲面结构，时标分别采用条形、圆形、

　　三角形的立体夜光刻度，12点位下方的品牌标识、盘面印刷的防水深度标注、系列名称都做了曲面贴合处理，没有出现平面贴图的失真问题；日历窗口设置在3点位，采用凸透镜放大结构，建模时还原了凸透镜的曲面弧度与装配高度，保证日历数字的放大比例与实物一致。指针系统采用奔驰针结构，时针、分针、秒针的厚度、夜光填充槽的深度都按照实际加工尺寸还原，针轴的固定结构、指针的动平衡配重都做了细节呈现，保证后续做运动仿真时指针转动的同轴度符合实际装配要求。表冠部分采用旋入式锁把结构，表冠外侧的防滑齿纹深度、间距都按照实物的握持手感做了等比例还原，表冠与表壳之间的防水胶圈槽位、锁合螺纹的螺距都做了精确建模，还原旋入式表冠的防水密封逻辑。

　　表带部分采用三排式金属链带结构，每一节链带的连接销轴、活动间隙都做了装配约束，链带的弯折角度完全符合实际佩戴时的活动范围，表扣的微调结构、保险扣的卡扣限位都完整呈现，没有省略任何活动结构。从安装边界来看，整表的最大外径为41毫米，表壳厚度为12.5毫米，表耳间距为20毫米，这些尺寸完全按照正品潜水腕表的实际尺寸建模，保证后续做3D打印验证、外观手板制作时不需要额外调整尺寸公差。建模过程中对不同材质的分件做了明确的结构分层：陶瓷圈、不锈钢表壳、黄金色镀层部件、夜光涂层、表镜蓝宝石玻璃、橡胶防水圈都做了独立的实体分件，没有出现不同材质部件合并为一个实体的问题，方便后续做材质赋予、渲染输出以及结构拆解演示。在功能特性还原上，

　　除了基础的外观结构，还对机芯的基础固定结构做了预留，表壳内部的机芯固定位、固机圈的尺寸都按照Cal.3135机芯的实际安装尺寸做了匹配，后续如果需要拓展机芯结构建模，可以直接在现有表壳内部装配，不需要重新调整表壳的内部空间。表镜采用蓝宝石水晶玻璃的弧面结构，边缘的防水胶圈槽位、表镜与表圈的装配台阶都做了精确还原，保证300米水深下的水压承受能力对应的结构强度符合设计要求。旋转表圈的夜光珠采用嵌入式结构，夜光珠外侧的金属包边、与陶瓷圈的过盈配合间隙都做了细节呈现，避免水下长期使用出现夜光珠脱落的问题。从设计思路来看，整个建模过程遵循从内到外的装配逻辑：先确定机芯的安装空间尺寸，再向外构建表壳的中层结构，之后依次装配表圈、表镜、表冠、底盖，最后装配表带与表扣，每一个部件的装配都按照实际生产的装配顺序设置约束，保证整个模型的装配关系和实际生产流程完全一致，方便结构设计从业者参考精密小件的装配公差设计、密封结构设计思路。对于精密机械建模从业者来说，这个模型可以作为高端精密消费类机械产品的建模参考，学习小尺寸零件的公差配合、活动结构的间隙预留、多材质部件的分件设计逻辑，也可以用于产品渲染、工业设计展示的素材，还原高端潜水腕表的金属质感、陶瓷材质的光泽表现以及夜光涂层的视觉效果。
