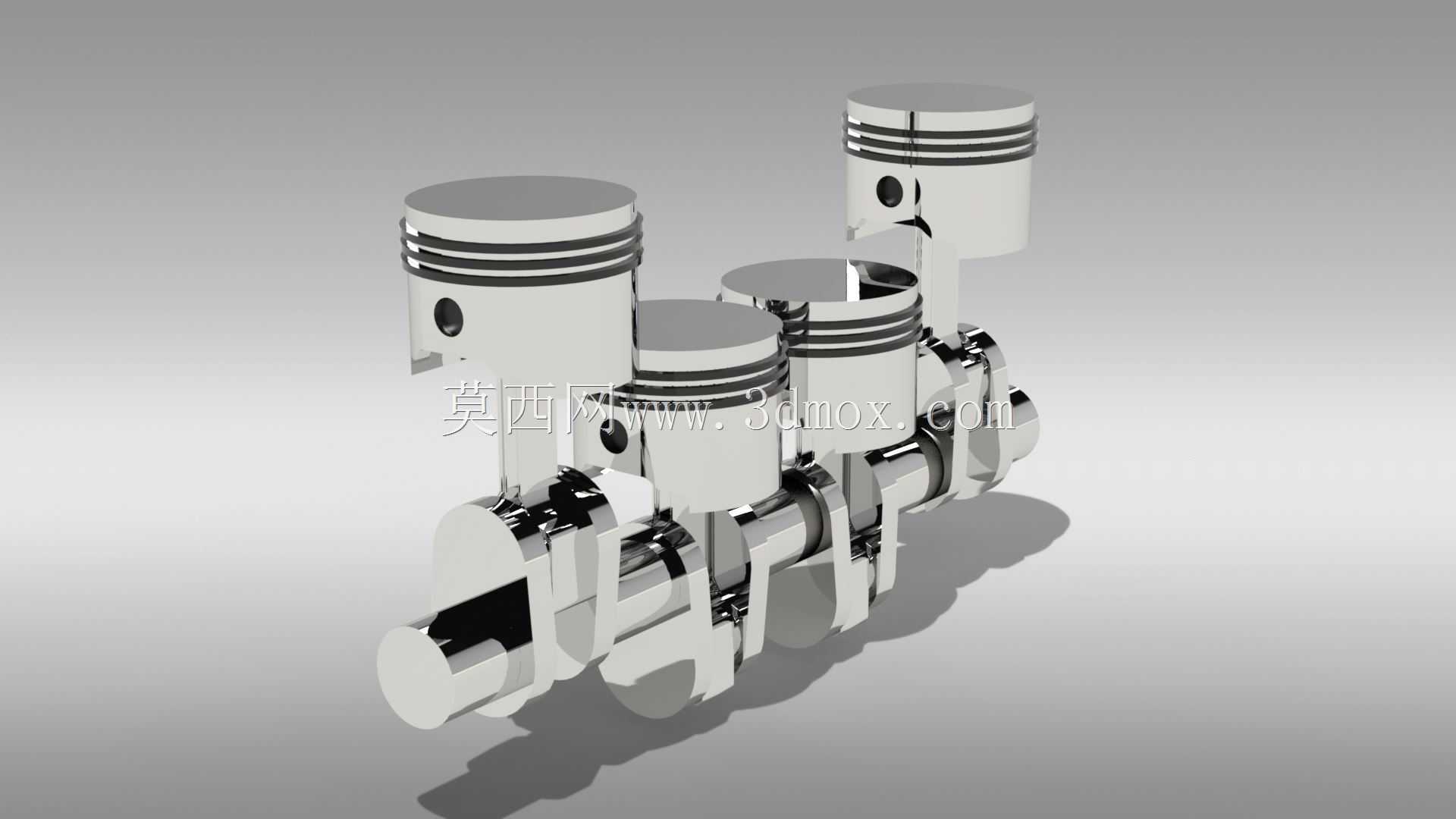

直列四缸发动机活塞曲柄连杆组结构

项目分类:发动机 发布时间:2022-05-13 ID:625056
  • 直列四缸发动机活塞曲柄连杆组结构

  这套直列四缸动力核心组件的三维结构,完整还原了往复式内燃机核心运动单元的装配关系,覆盖从活塞往复运动到曲轴旋转输出的全链路传动逻辑,在乘用车动力总成、小型通用动力机械、固定式发电机组的动力端设计中都有广泛的适配场景。从实际工况适配来看,四缸直列布局的先天平衡特性,让这套组件能在3000-6000rpm的常用转速区间保持更低的二阶振动,相比三缸布局省去了额外的平衡轴结构,能有效压缩动力总成的轴向布置空间,适配前置前驱车型的横置动力舱布局需求。设计过程中优先梳理了运动件的干涉边界:活塞在上止点位置时,顶部与气缸盖燃烧室的预留压缩高度控制在合理区间,既保证压缩比满足燃烧效率要求,又避免活塞上行碰撞气门的风险;活塞裙部的型线做了微椭圆处理,

  适配热态工况下的膨胀变形量,减少冷启动敲缸与热态拉缸的概率。活塞环组采用三道环的常规配置,两道气环负责密封燃烧室高压燃气,油环负责刮除气缸壁多余润滑油,环槽的轴向间隙与侧隙都按照量产机型的配合公差做了还原,建模时特意保留了环岸的过渡圆角,避免应力集中导致的环岸断裂故障。曲柄连杆部分的设计完全遵循动平衡要求,四个曲柄销的相位角互差180度,按照1-3-4-2的常见点火顺序布置,相邻曲拐之间的平衡重块做了偏心配重设计,抵消活塞连杆组往复运动产生的惯性力,曲轴主轴颈的直径按照支撑刚度要求设置,保证全负荷工况下曲轴的挠曲变形量控制在许用范围内。连杆采用平切口结构,大头与曲柄销的配合间隙预留了润滑油膜的形成空间,杆身采用工字形截面,

  在保证抗拉压强度、抗疲劳强度的前提下尽可能降低往复运动质量,减少惯性力对曲轴轴承的冲击。从安装边界来看,整套组件的轴向总长度适配常规1.5-2.0L排量四缸机型的缸体长度要求,曲轴两端的主轴颈伸出长度匹配前端轮系、后端飞轮的安装定位尺寸,活塞销的直径与活塞销座、连杆小头的衬套过盈量、间隙量都符合量产装配的工艺要求,不需要额外修改结构就能直接用于教学演示、结构原理验证、新机型概念设计阶段的装配校核。建模时对所有运动副的配合关系做了还原,可直接用于运动仿真,模拟不同曲轴转角下活塞的位移、速度、加速度变化,验证配气机构与活塞的运动干涉风险,也能用于拆解演示,帮助一线装配人员、维修技术人员理解组件的装配顺序与配合逻辑。在实际选型参考中,

  这套结构的尺寸参数可作为小排量动力总成开发的基准参考,针对不同的功率输出需求,可通过调整活塞直径、曲柄半径来调整排量,调整平衡重的配重量来适配不同活塞连杆组质量的动平衡要求,所有配合面的尺寸公差都参考行业通用的内燃机设计规范设置,不需要重新做公差校核就能直接用于方案阶段的结构评审。
