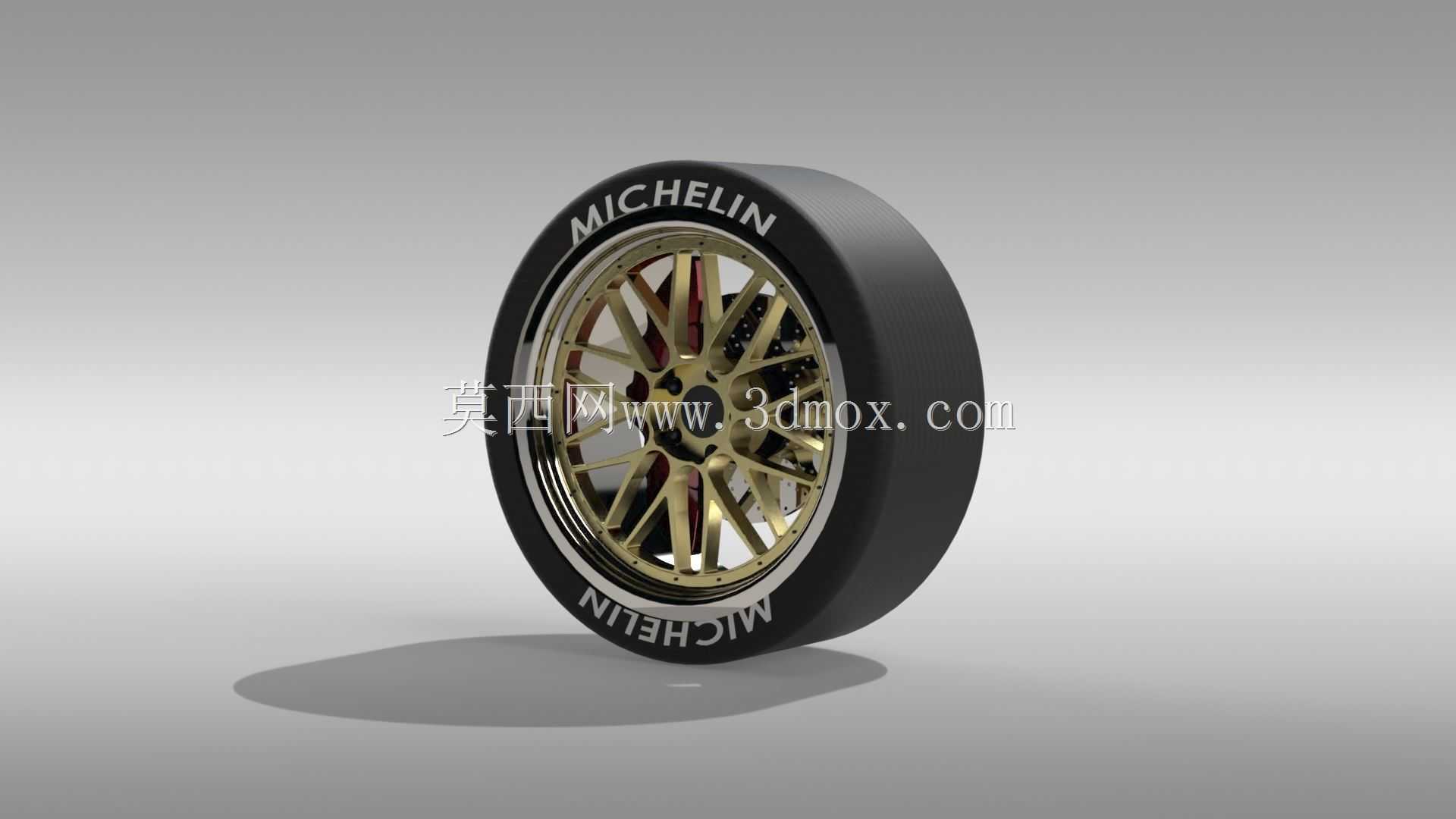

汽车改装用BBS LM款多辐式轮毂轮胎总成

　　这套轮毂轮胎总成的建模工作，最初是承接改装门店的展车配套需求，做结构还原时最先要明确的是实装场景的适配边界——民用乘用车的轮拱空间、转向节安装孔位的匹配公差，是整个建模过程中最先锚定的硬指标，不能只追求外观还原忽略实际装配的干涉问题。先从轮辋部分说起，BBS LM款的经典多辐条设计不是单纯的造型取向，每根辐条的倾斜角度、根部与轮辋筒体的连接圆角，都要兼顾铸造工艺的成型可行性，同时要保证辐条之间的镂空空间足够容纳刹车卡钳，建模时特意预留了对应大四活塞卡钳的避让间隙，避免实装时出现辐条蹭卡钳的问题。轮辋的中心孔、PCD螺栓孔的位置度是建模时反复校准的部分，中心孔的倒角尺寸要匹配轴头的凸台高度，螺栓孔的沉台深度要对应轮毂螺栓的啮合长度，

　　这些细节如果出现偏差，哪怕外观做的再逼真，也没法完成实际装配。轮辋表面的抛光亮边与金色涂装区域的分界，建模时做了精准的曲面分割，对应实际生产中的双色电镀工艺边界，不会出现涂装区域错位的问题。配套的米其林轮胎部分，胎侧的品牌标识做了凹凸结构还原，不是简单的贴图附着，胎面的排水沟槽深度、花纹块的倒角都按照民用街胎的实际尺寸做了等比例建模，胎唇与轮辋的配合位置做了过盈配合的结构示意，还原轮胎安装时的压装状态。轮胎内部的结构虽然在外观展示时不可见，但建模时也预留了气门嘴的安装孔位，对应轮辋上的气门嘴过孔，保证整个总成的结构完整性。从实际用途来看，这类轮毂多用于民用乘用车的外观升级与性能改装，轮辋的J值、ET值的参数设定，

　　建模时按照常规18寸改装轮毂的通用尺寸做了设定，轮辋筒体的厚度对应低压铸造工艺的常规壁厚，既保证结构强度，也不会过度增加簧下质量。辐条的造型设计除了视觉效果，还考虑了刹车系统的散热需求，辐条之间的镂空通道可以在车辆行驶时引导气流穿过刹车卡钳与刹车盘区域，带走制动产生的热量，减少连续制动后的热衰减问题。建模过程中特意做了装配干涉检查，模拟车轮转向到最大角度时，轮辋、轮胎与翼子板内衬、悬挂摆臂之间的间隙，保证在常规降低车身高度的改装场景下，不会出现蹭轮拱的问题。轮辋中心盖的安装结构做了卡扣式的还原，对应实际产品的快拆结构，不需要额外紧固件就能完成中心盖的固定。轮胎的胎侧厚度按照常规扁平比做了设定，

　　兼顾日常行驶的滤震性能与改装后的视觉效果，不会因为过度追求低扁平比导致日常行驶时胎壁容易鼓包。整个总成的装配基准面设定在轮辋的安装贴合面，也就是与刹车盘、转向节接触的平面，所有孔位、曲面的建模都以这个基准面为坐标原点，保证后续导出工程图时，尺寸标注的基准与实际加工、装配的基准完全统一。做这类行走系统部件的建模，最容易忽略的是动平衡相关的结构细节，轮辋筒体的边缘预留了平衡块的安装位置，对应实际装车时粘贴平衡块的区域，不会因为辐条造型的凸起影响平衡块的固定。轮辋的轮缘部分做了凸起的保护结构，日常行驶时如果轮胎蹭到路肩，首先接触的是轮缘的凸起部分，不会直接刮伤辐条的涂装面，这个细节在建模时按照实际产品的结构做了还原，不是单纯的直角过渡。轮胎与轮辋的配合位置，胎圈座的角度按照行业通用的5度斜角做了建模，保证轮胎充气后能紧密贴合在轮辋上，不会出现漏气的问题。从设计思路上来说，整个建模过程没有做夸张的造型修改，完全还原量产改装轮毂的实际结构，不管是用于改装方案的效果展示，还是用于结构教学的案例参考，都能对应到实际产品的装配逻辑，不会出现脱离实际生产的虚构结构。
