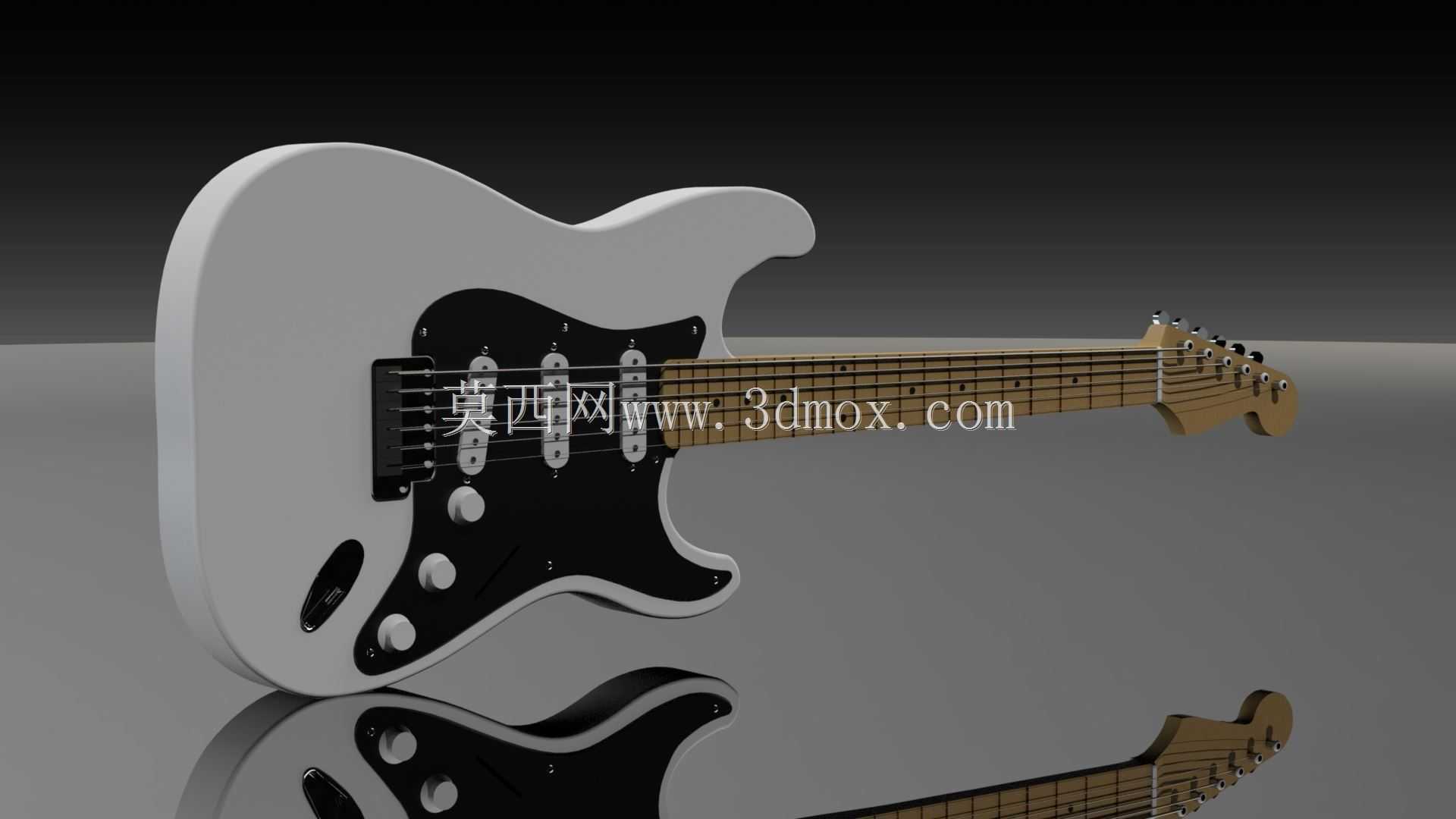

经典Stratocaster电吉他精细结构三维建模

　　本次建模的Stratocaster构型电吉他，是现代电声乐器领域应用最广泛的经典构型之一，在流行、摇滚、布鲁斯等各类音乐演出、录音制作场景中都有极高的出镜率，也是乐器制造厂商新品研发、定制改装环节常用的基准参考构型。从实际使用维度看，该构型电吉他依靠拾音器将弦振转化为电信号输出至效果器、音箱设备，完成声音的放大与音色修饰，可适配从清音到高增益失真的各类音色需求，双缺角的琴身轮廓设计也为高把位演奏提供了充足的操作空间，演奏者在快速solo、高把位和弦转换时不会被琴身结构干涉。建模过程中首先还原了琴身的曲面轮廓，该构型琴身采用经典的双切角流线型设计，主体轮廓厚度控制在45mm左右，琴身正面的拾音器安装槽、电位器开孔、琴桥安装位、

　　输出接口开孔均按照实际装配公差预留边界，琴身背部的弹簧仓开孔尺寸匹配单摇颤音系统的安装空间，仓体深度可容纳3-5根颤音弹簧的安装与调节行程，仓盖的安装螺丝孔位也按照标准间距排布，可直接适配量产配件的安装需求。琴颈部分采用螺栓连接结构与琴身固定，建模时还原了琴颈与琴身连接的4个螺栓孔位，琴颈指板弧度按照经典的9.5英寸半径设计，22品的品丝位置按照十二平均律的弦长比例精准排布，有效弦长控制在648mm的标准尺寸，指板宽度在琴枕位置为42mm，琴颈与琴身连接位置的指板宽度为56mm，符合常规演奏的握持手感需求，琴头的弦钮安装孔位按照6个单侧排布的标准布局设计，孔位间距匹配常规封闭式弦钮的安装尺寸，弦枕位置的弦槽深度按照0.3-0.

　　5mm的常规深度预留，可保证琴弦安装后不会出现滑弦、打品的问题。拾音器部分采用三单拾音器的经典布局，三个单线圈拾音器的安装槽深度均为18mm，拾音器固定螺丝的孔位间距适配标准规格的单线圈拾音器，拾音器高度调节的弹簧安装位也同步还原，可支持后期根据输出需求调整拾音器与琴弦的间距。琴桥部分采用经典的单摇颤音系统，建模时还原了琴桥的6个独立弦鞍结构，每个弦鞍可单独调节弦高与八度音准，琴桥的转轴位置、摇把安装孔位、背部弹簧挂钩的结构均按照实际装配关系设计，颤音系统的下压行程预留了±2个全音的调节空间，可满足常规的颤音演奏技巧需求。控制电路部分的电位器开孔按照1主音量、2音色控制的经典布局排布，开孔直径为9.5mm，

　　适配常规的16型电位器安装，五档拾音器切换开关的开孔位置位于琴身下方控制区的上方，开孔尺寸匹配标准的杠杆式档位开关，输出接口开孔位于琴身侧面下方，开孔直径为12mm，可适配常规的6.35mm大二芯音频接口安装。建模时所有的装配边界均按照实际量产配件的公差范围预留，琴身与琴颈的连接面平面度控制在0.1mm以内，所有安装孔位的位置度公差不超过0.2mm，可直接用于3D打印样件验证、数控加工生产的参考，也可作为乐器设计专业教学、结构原理演示的数字化模型使用，帮助从业者直观理解电吉他的内部结构与装配逻辑，在定制化吉他改装、小众品牌琴身研发过程中，该模型也可作为基础构型进行参数调整，缩短前期设计的建模周期，减少结构验证阶段的试错成本。
