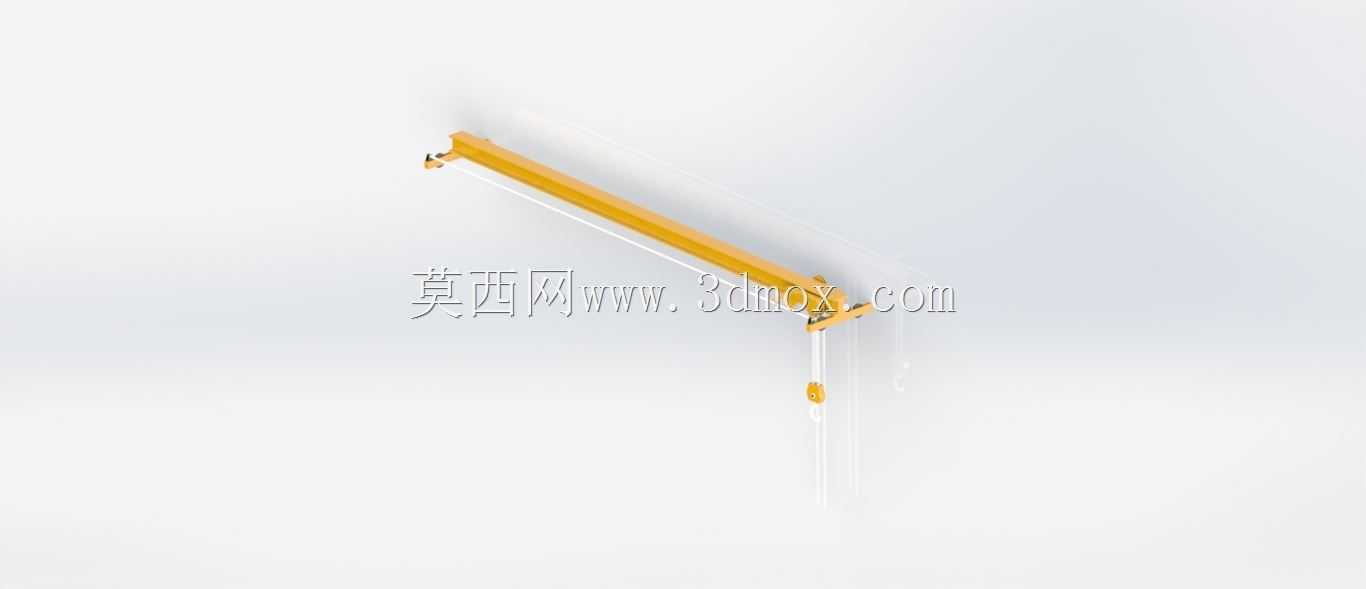

壁装手动链式起重吊运设备结构

　　这款壁装手动链式起重设备，主要适配机械加工车间、小型设备维修区、仓储小件装卸区这类无法布设大型起重天车、又存在固定点位重复吊运需求的场景，尤其适合工位旁定点的工件上下料、工装夹具拆装移位、轻型设备部件检修抬升作业，覆盖1吨以内轻载的垂直吊运与小范围水平回转作业需求，不需要外接电源，完全依靠手动操作链条完成起升动作，在无供电、防爆要求的车间区域也能正常使用。从结构设计来看，设备采用单悬臂壁挂式布局，主梁为长截面箱型焊接结构，相比同规格工字钢主梁抗扭刚度更高，悬臂根部通过回转支承与墙面安装座连接，可实现水平方向180度范围内的回转覆盖，作业时不需要移动设备本体，就能覆盖安装点位前方扇形区域的所有工位，减少工件二次搬运的工作量。

　　设计阶段优先考虑了安装边界的适配性，墙面安装座需要匹配混凝土承重墙或者钢结构立柱的承载要求，安装时需保证安装面平面度误差不超过2mm，避免回转卡滞；主梁伸出长度根据工位覆盖范围设定，末端预留了葫芦行走的限位挡块，防止手动葫芦脱出轨道，起升链条采用高强度圆环链，配合棘轮止逆机构，起升过程中可以在任意高度锁止，不会出现负载下滑的安全隐患，手动拉链的下垂长度适配常规站立操作高度，操作人员站在地面就可以完成起升、下降的全部操作，不需要登高作业。设备的行走小车采用滚轮式结构，卡在主梁下翼缘轨道上，推拉负载就可以让葫芦沿主梁长度方向移动，配合悬臂的回转动作，可以精准把工件吊运到目标工位正上方，对位精度可以控制在10mm以内，

　　满足机加工工位上下料的对位要求。结构细节上，所有铰接位置都设计了自润滑衬套，日常维护只需要定期检查衬套磨损量、链条张紧度与止逆机构的可靠性即可，不需要复杂的润滑保养流程；主梁表面采用喷塑处理，适配车间内多油污、多切削液的使用环境，防锈能力优于普通喷漆结构。安装时需要注意，墙面固定螺栓的埋深需要满足负载额定起重量的抗拉要求，安装完成后需要做1.25倍额定负载的静载试验，确认结构无变形、回转无卡滞、止逆机构锁止可靠后才能投入使用；悬臂的下沿高度需要适配车间内通行要求，保证吊运工件时底部距离地面通行高度不低于2米，避免影响车间内人员与转运小车的正常通行。相比落地式悬臂吊，这款壁装结构不需要占用地面安装空间，

　　不会对车间地面的通道规划造成影响，对于工位排布紧凑的中小型机加工车间来说，空间利用率更高；相比电动葫芦类起重设备，纯手动结构没有电气元件，故障率更低，在潮湿、多粉尘的恶劣车间环境下适应性更强，也不需要布设供电线路，安装成本更低，适合小批量、低频次的轻载吊运作业场景。设计过程中对主梁的挠度做了严格控制，额定负载下主梁末端的最大挠度不超过主梁长度的1/750，避免吊运过程中工件出现明显的上下晃动，提升对位操作的稳定性；回转支承位置设置了阻尼结构，悬臂转动时不会出现惯性冲转的问题，操作人员可以轻松控制悬臂的转动速度，避免吊运的工件碰撞周边设备。
