十吨级可调式起重平衡吊梁结构

　　这套十吨级吊梁主要面向车间重型工件转运、钢材成品出库、集装箱内部装卸以及长形构件翻身等工况。现场使用时，吊梁并不直接承担复杂的动力动作，而是把行车单钩上的集中起吊力重新分配到两端吊点，降低被吊物件因索具夹角产生的横向挤压。对于长度较大、刚度有限或表面不允许受压的构件，普通钢丝绳直接绑扎会在工件两端形成明显内收分力，吊梁则通过水平承载梁把吊点间距拉开，使索具接近竖直受力，吊装过程更平稳。

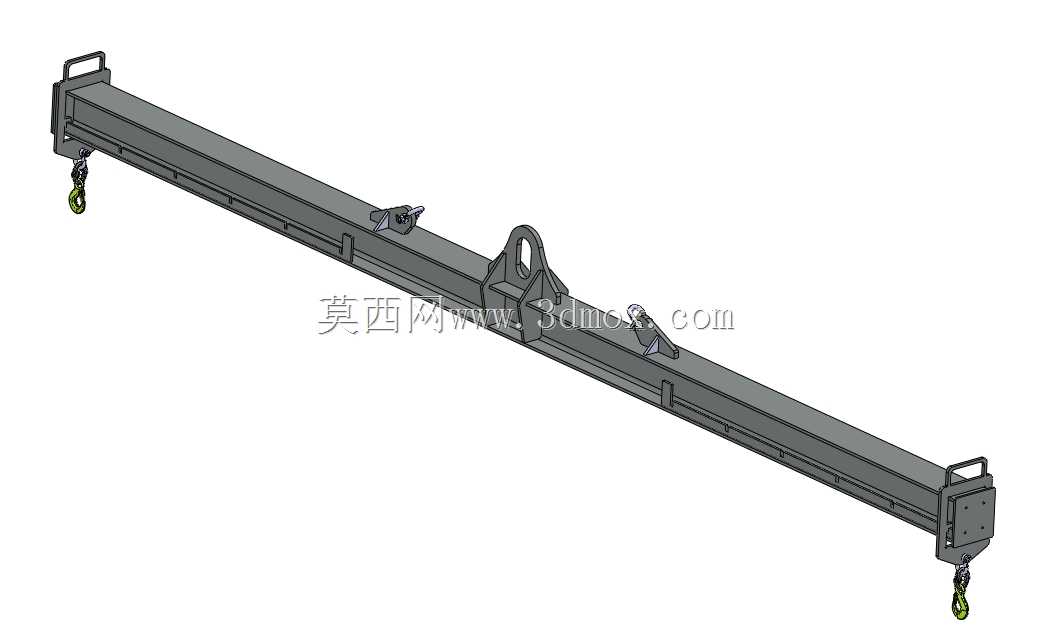

　　结构上采用长箱形主梁作为主体，梁体截面沿长度方向保持较高的抗弯刚度，适合在额定载荷下控制挠度。主梁中部设置与起重机吊钩连接的上吊点，吊耳区域通过加强板与梁体焊接或栓接形成传力节点，避免局部应力集中。两端下方配置吊钩、卸扣或链条连接位，用于悬挂工件索具；端部还保留挡块和限位结构，防止吊点在调整或作业过程中越位。梁体侧面可见多组可调定位位置，说明该吊梁并非只对应单一吊点距，而是可以根据工件长度、重心位置和索具角度进行适配。

　　从设计思路看，这类吊梁的核心不是追求外形复杂，而是把载荷路径梳理清楚。起吊时，工件重力经下端索具传到梁体两端，再由主梁以弯曲受力形式汇集到中部上吊耳，最后传递给行车吊钩。建模时需要重点表达主梁腹板、上下翼缘、端部封板、中央吊耳、加强筋、可调吊点座以及下端吊钩组件之间的装配关系。箱形梁内部加强位置应与上吊点和下端吊点对应，使高应力区有足够的截面过渡；外露的销轴、开口销、卡扣和吊环也需要保留，因为这些细节直接关系到现场装配检查和维护。

　　外形边界方面，吊梁整体为细长水平构件，长度明显大于高度和宽度，运输和存放时需要考虑车间通道宽度、行车起升高度以及工件上方的净空。中央吊耳向上突出，下端吊钩和链条向下悬伸，实际有效起升高度应扣除吊钩组、吊梁高度、索具长度和工件本身高度。若在集装箱、低矮厂房或半成品堆垛区使用，不能只核对梁体长度，还要把两端索具外摆、吊钩最低位置和人员挂钩空间一并纳入校核。

　　可调吊点是该结构的实用价值所在。面对不同长度的钢结构件、设备底座或托盘货物，吊点向两端移动可减小工件弯矩，吊点向内移动则可适应较短物件并降低索具干涉风险。调整机构通常需要具备定位锁止能力，承载后不得自由滑移；端部挡块则作为误操作时的最后限位。对于需要频繁换产的装配车间，这种设计能减少专用吊具数量，也能让一套吊梁覆盖更多吊装节拍。

　　在三维建模和选型复核中，应把吊梁视为焊接结构件与标准吊索件的组合，而不是简单实体块。主梁需要关注自重引起的挠度、额定载荷下的弯曲强度以及吊耳销轴处的接触和剪切；下端吊钩应体现安全舌片，防止链条或吊带在受力松弛时脱出。梁体两端的起吊手柄式结构可用于地面牵引、转向或辅助对位，但不应作为主承载路径。涂装和外观细节在模型中可以简化表达，但承载焊缝、加强板轮廓、销轴方向和装配间隙应当清楚。

　　实际吊装时，操作人员会先根据工件重心确定两端吊点，再检查吊钩舌片、卸扣销轴和可调座锁止状态。起吊瞬间，吊梁保持水平，工件两端索具受力趋于一致，可减少长件突然倾斜、扭动或局部变形。若工件重心偏离中心，还需通过移动吊点或调整索具长度使梁体平衡。该结构适用于机械制造、金属加工、物流仓储和设备安装等场景，尤其适合需要借助行车完成重型长件水平吊运的作业环节。
