手动立式液压柱塞输送泵结构设计

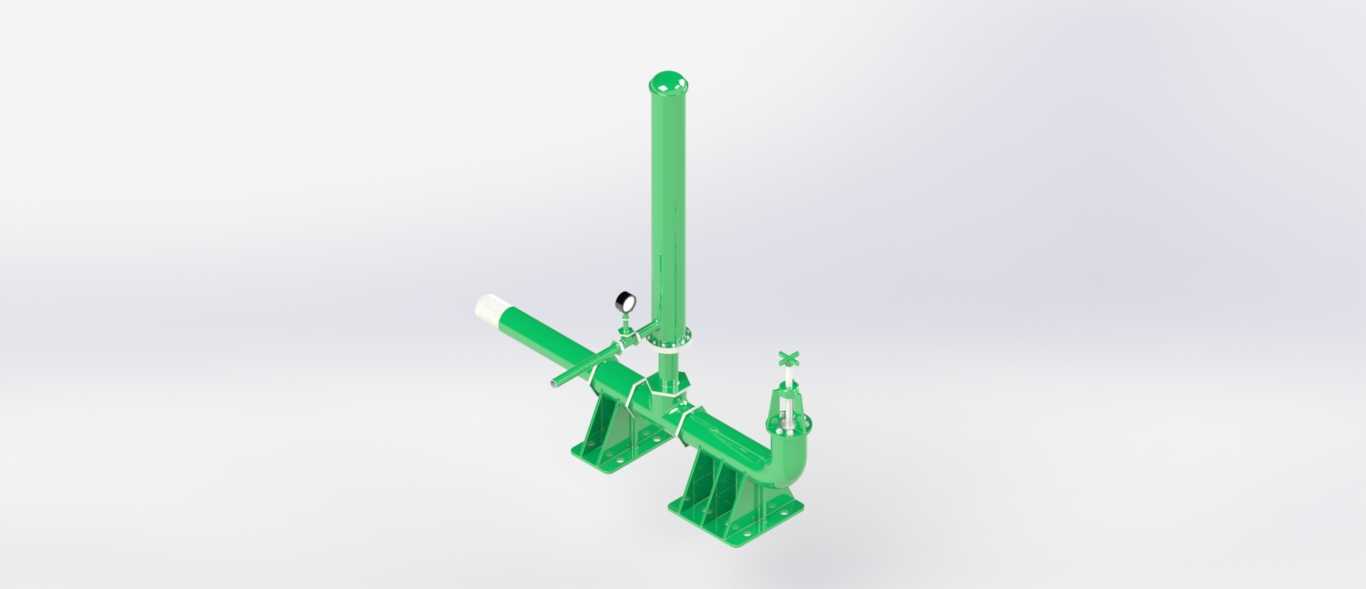

这款手动立式液压柱塞泵主要面向无电力供给的野外作业、应急维修、小型液压系统补压、低粘度流体定点输送场景，在矿山野外设备抢修、小型工程机械临时加压、农用机具液压回路补油、家装管线小规模试压等场景中，能够脱离外接动力源完成流体加压与输送作业，适配低压小流量的流体输送需求，无需额外配置动力单元即可独立作业，适配复杂受限的作业空间。从实际用途来看，该泵依靠手动操作驱动柱塞往复运动，改变泵腔内容积完成流体的吸入与加压排出，既可以为小型液压机具提供临时压力动力，也可完成润滑油脂、低粘度液压油、清水类介质的短距离输送，在无气源无电源的作业环境下，能够替代动力泵完成基础的流体加压工作，操作门槛低，维护难度小，适合零散、应急类的作业需求。在功能特性设计上，该泵采用双支撑立式安装结构，主体管路与驱动柱塞采用垂直布局，手动操作杠杆设置在泵体侧方，操作时施力方向符合人体工学，操作人员站立即可完成压动操作，无需弯腰俯身降低作业疲劳度；泵体配置了压力显示部件，可实时观测输出端压力数值，避免超压作业损坏管路或连接设备；进出口管路采用标准连接结构，可快速适配不同规格的输送软管，无需额外加工转换接头；底部双支座设计加大了支撑跨度，作业时泵体稳定性强，即使在不平整的地面放置，也能保持结构稳定，不会因手动施力出现侧翻、晃动问题。设计思路上，这款泵优先考虑无动力场景下的使用可靠性，整体结构尽量减少易损精密部件，柱塞与泵腔的密封采用通用耐油密封件，后期更换维护成本极低；管路走向采用直角转弯布局，在保证立式结构紧凑性的同时，减少流体输送过程中的阻力损失，手动杠杆的力臂比例经过匹配优化，操作人员使用正常臂力即可达到额定输出压力，无需借助额外加力杆；整体外露部件均做了防锈涂层处理，能够适应户外潮湿、多粉尘的作业环境，长期存放也不易出现锈蚀卡滞问题。从外形尺寸与安装边界来看，该泵驱动管直径为100mm，输送管直径为25mm，整体立式结构占地面积小，底部两个安装支座预留了固定螺栓孔，既可以直接放置在平面上临时作业，也可以通过螺栓将泵体永久固定在作业台、移动小车上，适配固定工位或移动作业的不同安装需求；整体高度适配成年人站立操作的舒适区间，操作手柄的活动范围内无突出干涉部件，操作时不会出现磕碰问题，进出口的连接位置预留了足够的管路安装空间，连接软管时无需额外调整泵体位置，可快速完成管路对接投入使用。
