混凝槽闪蒸混合器安装底座结构设计

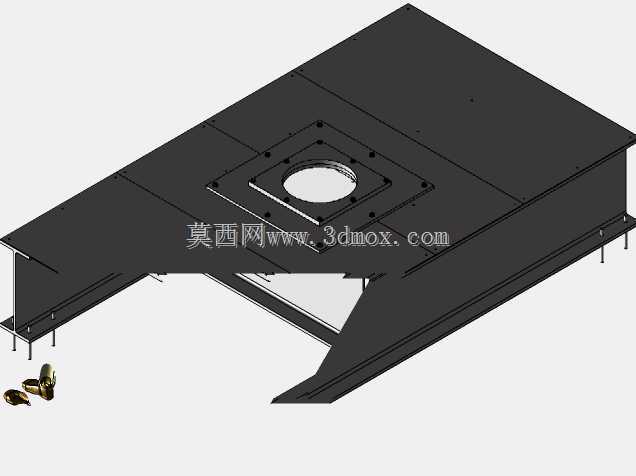

　　在水处理药剂投加、矿浆预处理、化工物料预混的闪蒸混合工序中，混合器本体需要稳定的刚性支撑来抵消高速射流带来的持续振动，同时要匹配现场混凝槽的槽顶开口尺寸，保证混合器的出料端精准伸入槽体液位以下，避免物料飞溅与气蚀问题，这款底座正是针对这类安装场景开发的承载结构。从结构形式来看，整体采用厚钢板拼焊成型，主承载面板为整块切割的矩形板材，中心开设与混合器法兰匹配的圆形通孔，通孔周边加工阵列螺栓孔，用于和混合器底部的连接法兰锁紧固定，孔位公差控制在±0.2mm以内，保证混合器安装后垂直度偏差不超过千分之一，避免高速运转时出现偏磨。面板下方设置纵向与横向交错的加强筋板，筋板厚度不低于主面板厚度的二分之一，沿中心孔向外呈辐射状结合井字形排布，

　　既可以分散混合器运行时的动载荷，也能避免面板长期受力出现中部下凹变形，筋板与面板、侧边围板之间采用连续角焊缝焊接，焊后做去应力退火处理，消除焊接残余应力，防止使用过程中焊缝开裂。底座的两侧延伸出悬挑式安装支边，支边上开设长圆形安装孔，用于和混凝槽顶部的预埋钢梁或者槽边法兰连接，长圆孔的设计可以抵消现场安装时的土建尺寸误差，允许前后左右有±15mm的调整余量，降低现场安装的对位难度，支边下方设置可调式支撑螺柱，在底座就位后可以通过螺柱微调整体水平度，调整完成后锁紧螺母防松，即使槽顶钢梁存在轻微的不平整，也能保证底座上表面的水平度满足混合器的安装要求。从安装边界来看，底座的整体外轮廓尺寸需要匹配对应规格混凝槽的槽顶宽度，

　　悬挑支边的外伸长度刚好搭在槽体两侧的支撑沿上，不会占用槽体顶部的操作通道，中心孔的高度位置经过核算，保证混合器安装后，其底部的闪蒸腔出口距离槽内正常工作液位的距离在200-300mm之间，既可以让喷出的物料充分和槽内液体接触混合，也不会因为距离过近导致液体倒灌进入混合器内部。底座的侧边围板形成半封闭的腔体结构，一方面可以提升整体的抗扭刚度，另一方面可以遮挡混合器底部的连接管线，避免现场杂物堆积在管线连接处，也能减少运行时的噪音向外传递，围板底部预留排水缺口，防止清洗槽体或者现场跑水时，腔体内积水造成钢板锈蚀。在细节设计上，所有外露的钢板边缘都做了倒角打磨处理，去除切割毛刺与焊接飞溅，避免安装维护时划伤操作人员，

　　所有螺栓连接位置都预留了足够的扳手操作空间，不需要额外拆除周边结构就可以完成法兰螺栓的紧固与拆卸，底座表面做喷砂除锈后喷涂环氧富锌底漆加聚氨酯面漆，适应水处理车间潮湿、有轻微腐蚀性的工作环境，延长结构的使用寿命。这类底座在设计时需要重点核算两个载荷工况，一是混合器满负荷运行时的动载荷，包括设备自重、物料重量以及高速射流产生的反冲击力，需要保证整体结构的固有频率避开混合器的工作频率区间，防止出现共振现象；二是检修工况下的静载荷，要能承受操作人员站在面板上进行设备维护的重量，同时预留1.5倍以上的安全系数。不同于标准设备的通用底座，这款结构是专门针对混凝槽顶装式闪蒸混合器开发的，不需要额外制作过渡支架，到场后直接对位固定即可完成安装，大幅减少现场安装的焊接与加工工作量，也避免了现场自制支架存在的刚度不足、孔位偏差等问题。在实际项目应用中，这类底座可以适配6s规格的闪蒸混合器，匹配对应的混凝槽开口尺寸，支撑结构的受力传递路径清晰，中心区域的载荷通过加强筋板均匀传递到两侧的支边，再通过支边传递到槽体的支撑结构上，不会出现局部应力集中的问题，长期运行后结构变形量控制在允许范围内，不会影响混合器的正常运行。
