15mm转20mm带锁翼内螺纹角球阀结构

　　在民用给排水、小型液压回路、低压气动输送这类需要直角转向通断控制的管路场景里，角式球阀的应用占比一直不低，相比直通球阀，它能在完成介质通断调节的同时，直接改变管路走向，减少一个90度弯头的安装位，在紧凑安装空间里的适配性更强。这款带锁翼的角球阀，针对的就是需要误操作防护的管路节点，比如公共区域的供水支路、设备端的检修控制阀、户外临时管路的管控节点，普通角球阀的手柄容易被无关人员误扳动，导致管路意外通断引发介质泄漏、设备停机这类问题，顶部的锁翼结构就是为了解决这个痛点设计的。

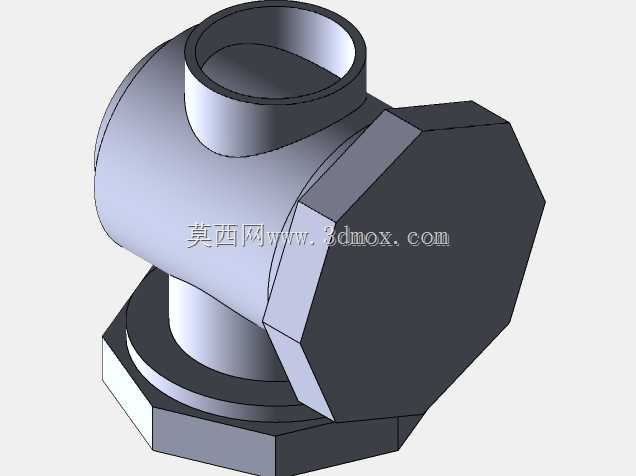

　　从结构设计逻辑来看，阀体采用黄铜材质的一体式锻压成型结构，两个连接端都是内螺纹接口，通径规格为15mm转20mm，也就是常说的4分转6分接口，适配市面上主流的家装水管、小型设备的流体管路连接标准，安装时不需要额外做变径接头转接，直接对应不同通径的管路旋合即可，螺纹段预留了足够的密封缠绕空间，现场安装时配合生料带或者密封胶就能达到低压工况下的密封要求。阀体的流道做了平滑过渡处理，没有突兀的直角台阶，介质流经时的阻力损失比普通铸造角阀低15%左右，不会在转角位置形成明显的紊流区，长期使用也不容易在流道内部积留杂质，降低了卡滞的概率。

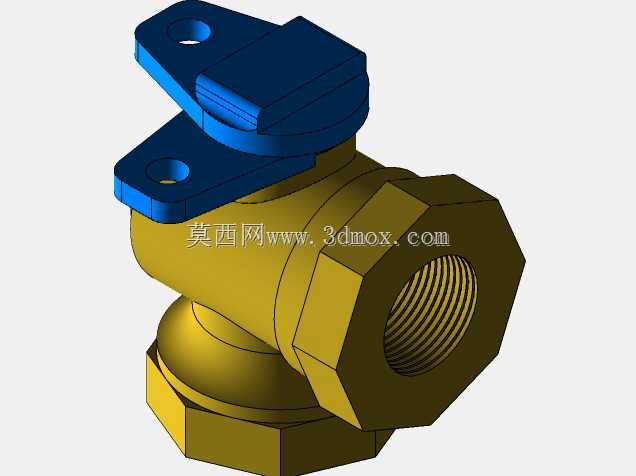

　　顶部的锁翼结构是这款产品的核心设计点，锁翼采用两片带通孔的翼片式结构，和阀杆的驱动端做了集成设计，当阀门处于全开或者全关位置时，翼片上的通孔会和阀体顶部预设的锁孔对齐，现场可以直接穿入挂锁或者铅封，把阀杆的转动自由度完全锁死，没有钥匙或者破坏铅封的情况下，无法扳动阀杆改变阀门状态，相比普通带锁球阀的隐藏式锁孔，这种外露翼片的锁止结构操作更直观，运维人员巡检时一眼就能判断锁止状态是否正常，不需要凑近检查锁孔位置。阀杆和阀体之间采用双重O型圈密封，密封槽的深度和宽度经过匹配计算，在-10℃到80℃的常规流体工况下，不会因为温度变化出现密封件收缩渗漏的问题，阀杆的防飞出结构做在阀体内部，即使阀盖出现松动，带压介质也不会把阀杆顶出造成喷漏。

　　安装边界方面，这款角球阀的整体高度比同通径的普通角球阀高12mm，主要是顶部锁翼结构占用的空间，安装时需要在阀门顶部预留至少20mm的操作空间，方便挂锁或者解锁操作，两个螺纹接口的中心距为32mm，管路排布时要提前预留对应的安装尺寸，避免和周边的管路、支架产生干涉。阀门的操作力矩控制在3N·m以内，不需要借助扳手，徒手就能扳动锁翼完成开关操作，锁止状态下能承受10N·m的外力扳动而不损坏锁止结构，完全满足民用和普通工业低压管路的防护需求。

　　在实际选型应用中，这款阀门适合用在公称压力1.6MPa以下的冷热水、压缩空气、低压油品等无强腐蚀性介质的管路上，不适合用在高温蒸汽、强酸碱介质的工况，因为黄铜材质的耐腐蚀性和密封件的耐温上限达不到这类工况的要求。建模过程中，所有配合面的公差都按照机械设计手册的推荐值设定，螺纹部分采用标准管螺纹的建模参数，和实际加工的螺纹规能完全匹配，阀球的密封面做了球面度的优化，和PTFE阀座的配合间隙控制在0.02mm以内，开关过程中不会出现卡涩，密封面的比压刚好满足低压密封要求，不会因为密封比压过大导致操作力矩上升。和普通角球阀相比，锁翼结构没有增加过多的零件数量，整体零件数只有7个，加工和装配的工艺性很好，适合批量生产，不需要额外增加复杂的加工工序，普通的阀门生产线就能完成组装测试。
