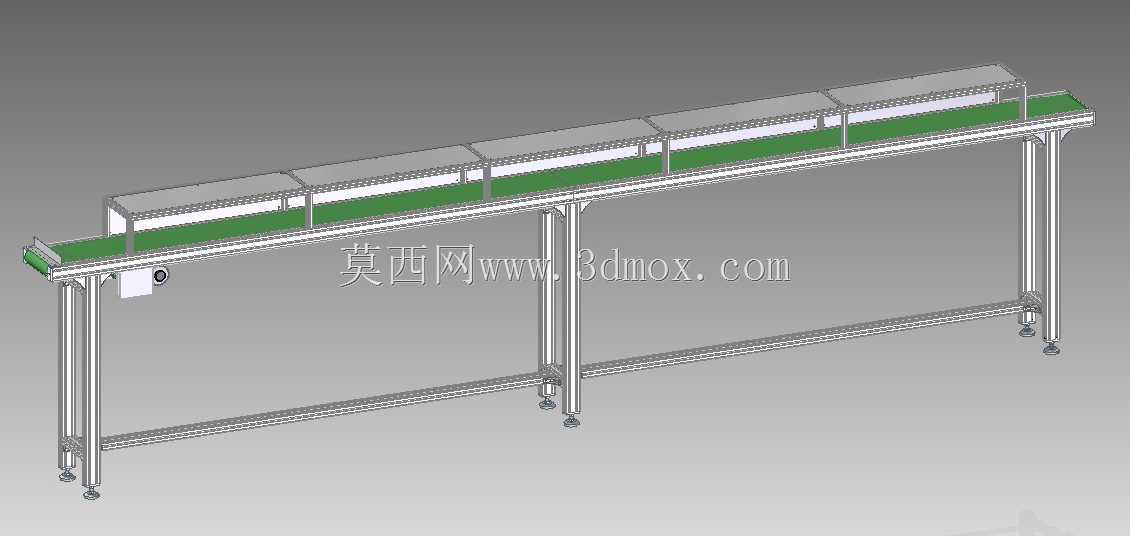

4640mm长距简易回程皮带输送设备

　　这款长距简易输送结构的有效输送长度达到4640mm，整体采用工业铝型材搭建主体支撑框架，这种选型思路在中小批量产线搭建场景中十分常见，铝型材的模块化属性可以让后期调整工位、增减附属检测组件时不用大规模破坏原有架体结构，所有连接节点都采用标准紧固件锁紧，不需要额外做焊接加工，现场组装只需要常规内六角工具就能完成全部作业，能大幅缩短产线搭建的现场施工周期。设备的输送面采用绿色PVC平皮带作为承载介质，这种皮带的表面摩擦系数适中，既可以保证常规硬质工件、包装件在输送过程中不会出现打滑偏移，又不会因为摩擦力过大导致工件在末端挡停时出现表面刮蹭，皮带下方全程布置有光滑的承托条，避免长距离输送过程中皮带因为自重和物料负载出现下垂塌边，

　　保证输送面全程保持水平状态，不会出现物料跑偏、滑落的问题。架体的支撑腿底部配置了可调脚杯，每个脚杯的调节行程可以覆盖±20mm的高度差，不管是安装在环氧地坪还是水磨石地面，都可以通过调整脚杯高度把整个输送面调至水平状态，不需要额外做地面找平处理，适配大部分生产车间的地面安装条件。设备的驱动端布置在架体一侧的端部位置，采用端装式驱动结构，电机输出轴直接连接主动辊筒，减少了中间传动环节的动力损耗，同时驱动端的护罩做了全包覆处理，避免生产过程中杂物卷入传动部位，也能防止操作人员误触转动部件。皮带上方沿输送方向分段布置了透明防护挡板，挡板采用分段拼接的安装方式，每一段挡板都可以单独拆卸，当需要对皮带表面做清洁、或者处理卡料问题时，

　　不需要拆除全部防护结构，只需要打开对应位置的挡板就能完成操作，日常维护的便利性很高。这类输送结构通常用在组装生产线的工件回流环节，也就是前端工位完成加工后的工装板、待周转工件通过上层主线输送到末端后，通过这款回程设备送回上料端，形成闭环的物料流转路径，不需要人工来回搬运工装，能有效降低产线操作人员的无效走动距离，提升整线的生产流转效率。在设计这类长距简易输送结构时，首先要确认的是输送面的高度需要和前后对接的设备保持一致，架体的整体宽度要比输送物料的最大宽度单侧预留至少50mm的余量，避免物料在输送过程中和两侧的防护结构发生剐蹭；其次要核算整个架体的负载能力，铝型材的选型要匹配最大输送物料的单重，当单段输送长度超过4米时，

　　中间位置需要额外增加横向支撑横梁，避免架体因为长期负载出现中部下挠的问题；另外皮带的张紧结构采用端部螺杆张紧方式，张紧调节的行程预留了50mm，能够覆盖皮带长期使用后出现的拉伸变形量，不需要频繁裁剪皮带就能重新张紧，延长皮带的实际使用寿命。这款输送结构没有配置复杂的调速、挡停组件，属于基础型的输送单元，实际使用时可以根据产线的具体需求，在架体侧面加装光电传感器、工位挡停器、扫码支架等附属组件，不需要对主体结构做二次加工，铝型材的T型槽可以直接固定各类标准安装件，拓展性能够满足大部分轻工组装、包装、电子零部件生产场景的使用需求。设备的整体宽度控制在合理范围内，不会占用过多的车间通道空间，架体的支腿采用内收布置方式，支腿的安装位置比输送面的侧边向内缩进100mm，操作人员在设备旁边走动时不会被支腿绊倒，符合车间生产设备的安全布置要求。
