这套可调夹钳的核心定位,是面向中小型装配工位、检具台面以及轻型加工辅助工位的快速夹紧需求。在实际产线里,这类夹钳往往不承担大切削载荷下的重型装夹,而是用在焊接拼点、线束装配、小件钻孔定位、3C产品治具背板固定以及实验室工装台面上,解决“工件需要频繁拆装、夹紧位置需要随产品规格微调”的场景。传统固定式压钳一旦锁死在台面上,换型时只能整体挪动或重新打孔,而这款结构通过横向贯穿的螺杆调节夹持开口,配合本体底部的安装基准面,能够在一定范围内连续调整夹紧行程,适配不同宽度的被夹工件。

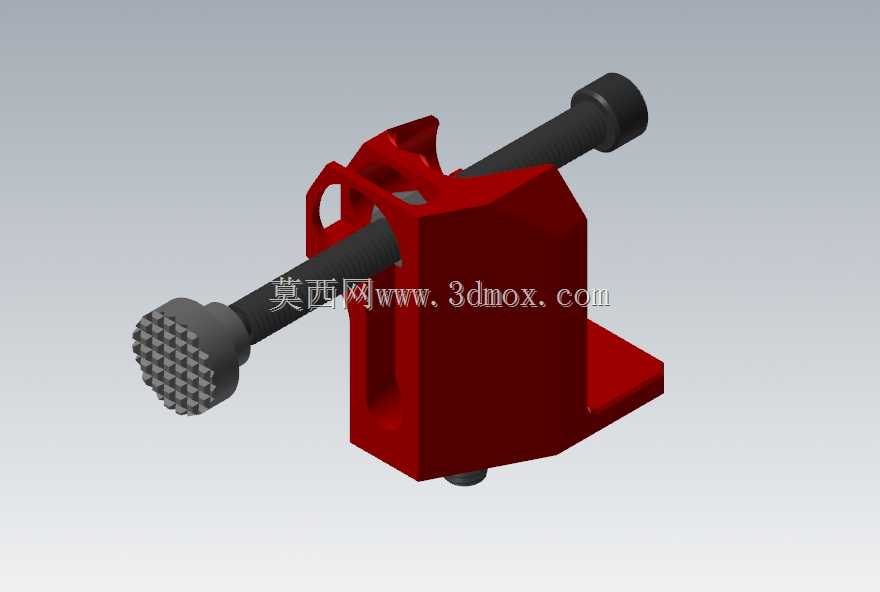

从功能结构上拆解,夹钳主要由红色本体、贯穿式调节螺杆、端部锯齿压头以及尾部旋钮几个部分组成。本体采用一体式块状承力结构,侧面开出减重空腔,既保留了夹持力传递路径上的实体壁厚,又把非受力区域的材料尽可能去除。这种处理思路在治具行业里很常见:夹紧反力主要沿着螺杆轴线方向传递,并在本体的C形开口处形成弯矩,因此开口上下两条受力臂必须保证足够的截面高度,而背部与底部不参与主要抗弯的区域,则可以通过掏腔、切角来降低整体重量。成品夹钳单手即可取放,在多工位频繁换型的流水线上,能明显减少操作人员搬移治具的负担。
夹紧端的锯齿面设计是这套结构的一个关键细节。压头接触面上加工出密集的网格状齿纹,当螺杆旋紧、压头顶住工件表面时,齿尖会嵌入或咬合工件表层,显著提升接触面的摩擦系数与抗滑移能力。在夹持金属型材、塑料壳体或者带轻微油污的工件时,光面压头容易出现“夹紧了却仍能推动”的假象,而锯齿压头通过机械咬合补充了摩擦力,即便在振动工况下也能保持位置稳定。需要注意的是,这种齿面更适合毛坯面、型材面或允许留下压痕的工件;对于已加工的高光面、阳极氧化外观面,则应配合铜垫、聚氨酯垫使用,避免齿尖压伤成品表面。

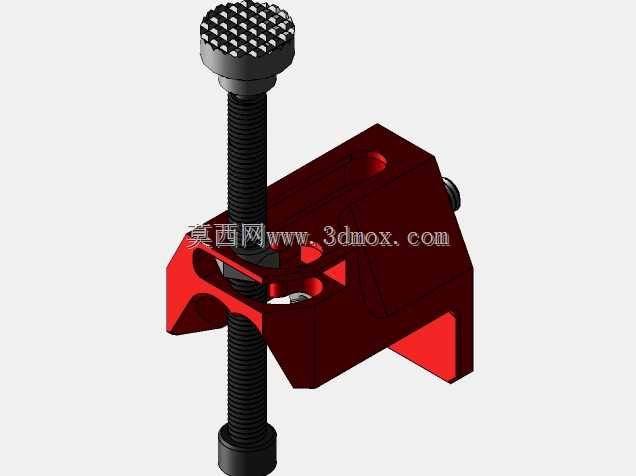

调节机构采用全长外螺纹螺杆,一端是带滚花或齿面的旋转旋钮,另一端连接活动压头。旋转旋钮时,螺杆在本体的螺纹孔内做轴向进给,推动压头直线前进或后退,从而改变开口大小。这种结构的优点在于进给量可控、自锁性好——普通三角螺纹在轴向载荷下具备自锁能力,夹紧后即便受到振动,螺杆也不会自行回松,无需额外锁死螺母。行程设计上预留了足够的开口余量,既可以夹持薄片状的钣金件,也能容纳一定厚度的型材块,覆盖常见小件工装的夹持范围。压头与螺杆端部采用活动衔接,使压头在贴合工件时能够小幅自适应摆动,补偿工件表面与钳体基准面之间的微小角度偏差,让齿面均匀接触,避免单点受力。
安装边界方面,本体底部设计了平整的安装基面,并带有侧向定位折边,使用时可以直接贴靠在工装台面或铝型材工作台上,通过底部螺栓、压板或者T型槽螺母完成固定。折边结构起到靠面定位作用,安装时先让折边抵住台面边沿或型材槽边,再锁紧固定件,就能保证钳体受力方向与台面刚性连接,夹紧工件时反力直接传递到台架,而不是依靠夹钳自身重量维持稳定。布局时需要在钳体两侧预留操作空间:尾部旋钮一侧要留出手指或扳手旋转的空间,建议预留不少于旋钮直径的操作余量;前端开口区域要保证工件上下料路径顺畅,避免与相邻治具、传感器支架干涉。
从设计思路上看,这套夹钳走的是“紧凑、轻量、省料”的路线。本体外形顺着受力流线走,C形夹持臂在靠近开口处适当加厚以抵抗弯曲,远离受力点的部位则大幅削薄、开孔,整体在保证刚性的前提下减少了材料占用。对于治具设计者而言,这种结构可以直接作为标准夹紧模块引用:在多工位治具板上按产品轮廓布置若干只夹钳,分别夹紧工件的不同边缘,通过统一的旋钮操作实现快速装拆;也可以将其改造为气动或快速肘节版本,把手动螺杆替换为气缸推杆,融入自动化产线的自动夹紧回路。建模时需要重点关注螺杆与本体螺纹孔的配合长度、C形开口的最大张开量、压齿面与安装基准面的平行度,以及底部安装孔的位置公差,这些尺寸直接决定夹钳装上台面后能否稳定贴合、夹紧后是否会翘曲。整体而言,这是一款结构成熟、细节务实的轻型可调夹紧工装,适用于对装夹效率和换型灵活性要求较高的制造与装配场景。
