可调式多工位止动定位夹具结构

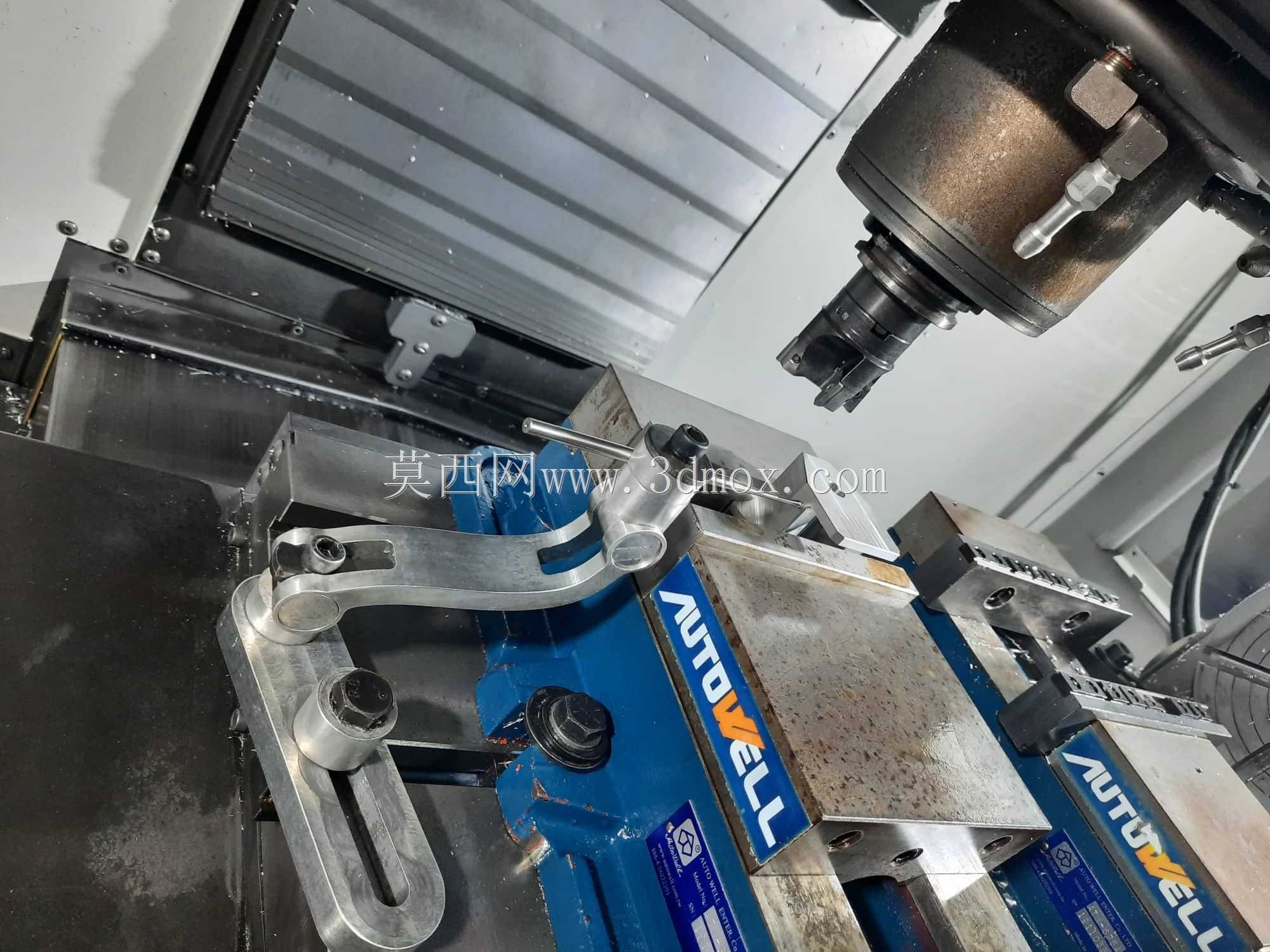

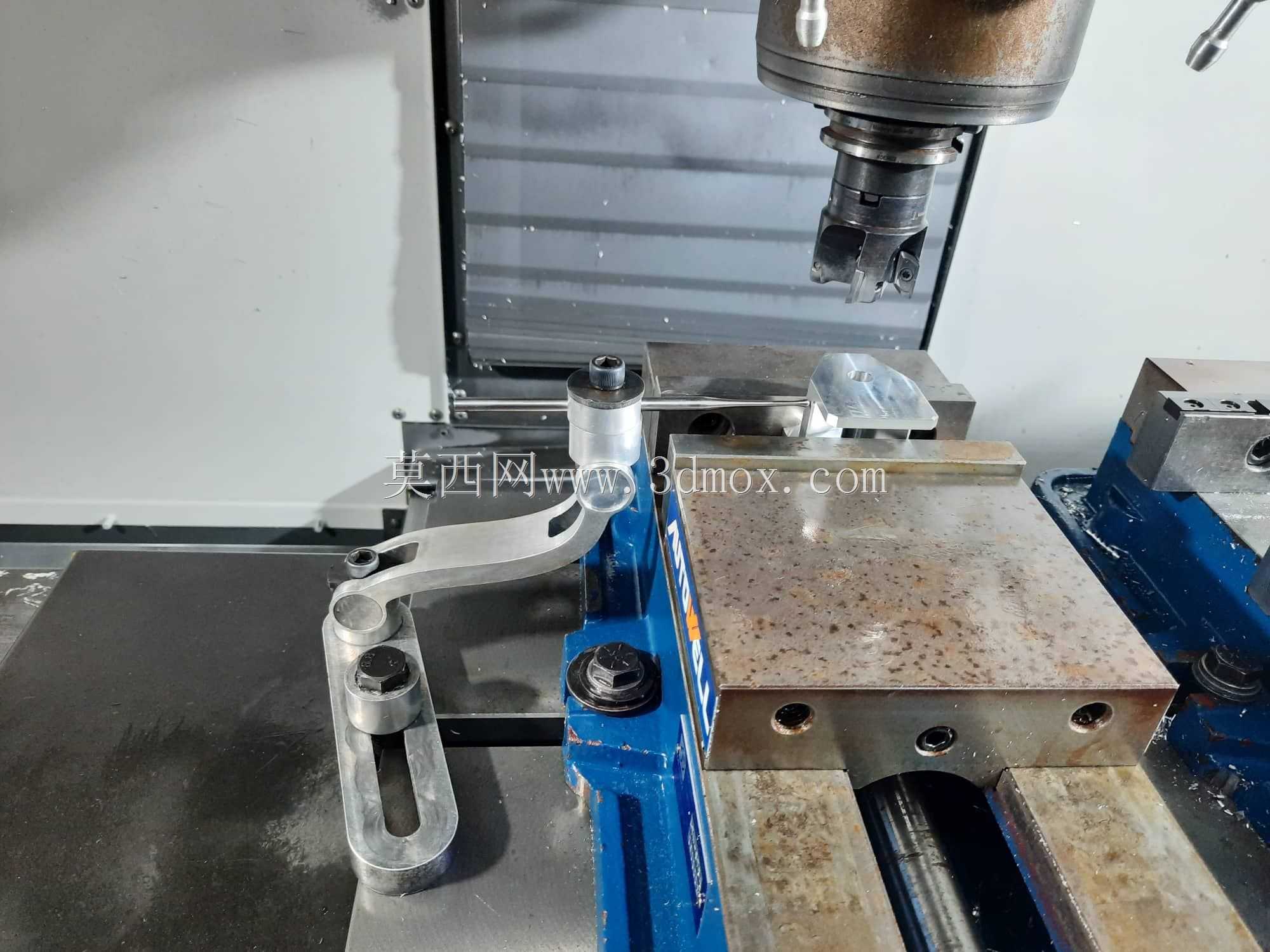

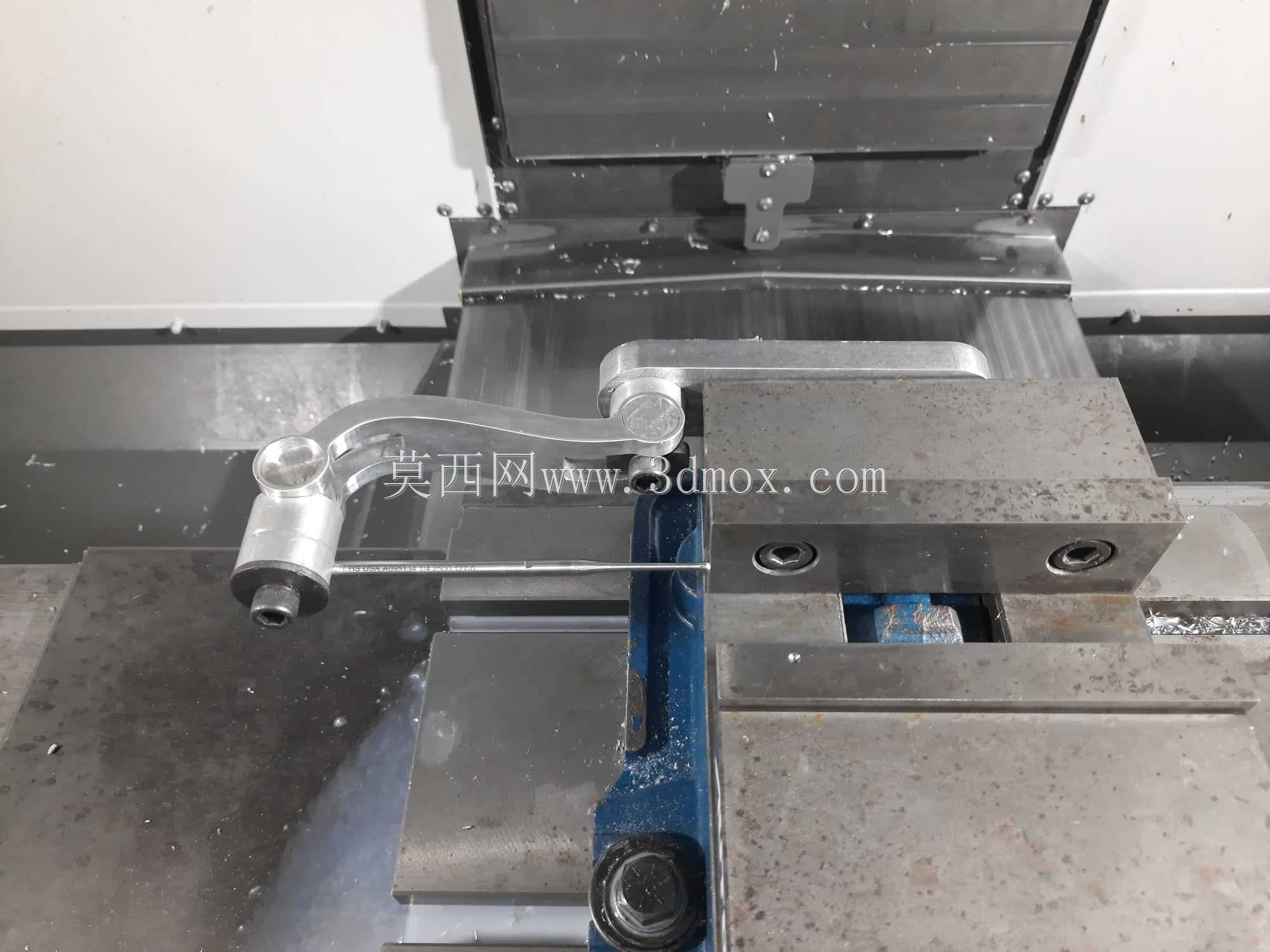

　　这套可调式止动定位机构主要面向机加工、装配线和工装夹具场景，用于在工件进给、定位或夹紧过程中提供可切换的机械阻挡位置。现场常见的问题是单一固定挡块只能对应一个定位面，换型后需要重新拆装、找正甚至补焊支座；而多位置止动器通过摆臂、销轴和挡块的组合，使阻挡点能够在几个明确工位之间切换，减少辅助调整时间。

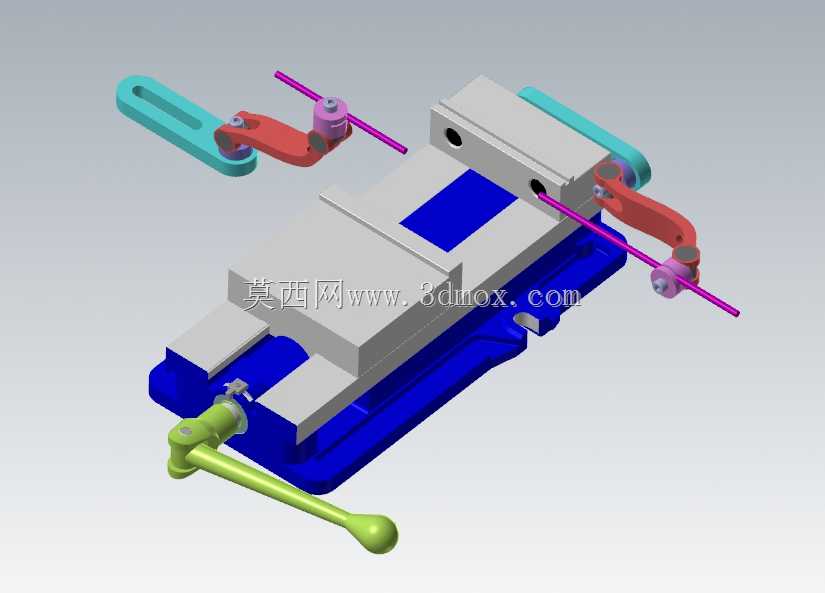

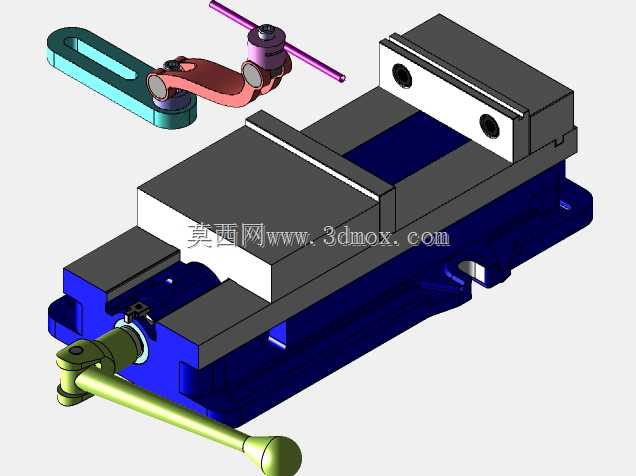

　　从结构上看，底座承担安装基准作用，下方和侧面预留了与工作台或夹具底板连接的边界，装配时需要先保证底座平面与设备基准面贴合，再通过紧固件锁定。主体滑动或定位部分布置在底座上方，蓝色基座、灰色滑块和中部蓝色避让区域形成清晰的分层关系：基座负责承载，滑块负责沿设定方向移动，中间区域则为工件轮廓、刀具路径或检测元件留出空间。这样的布局避免了挡块机构与被夹持零件发生干涉，也方便后期维护时拆开检查销轴和配合面。

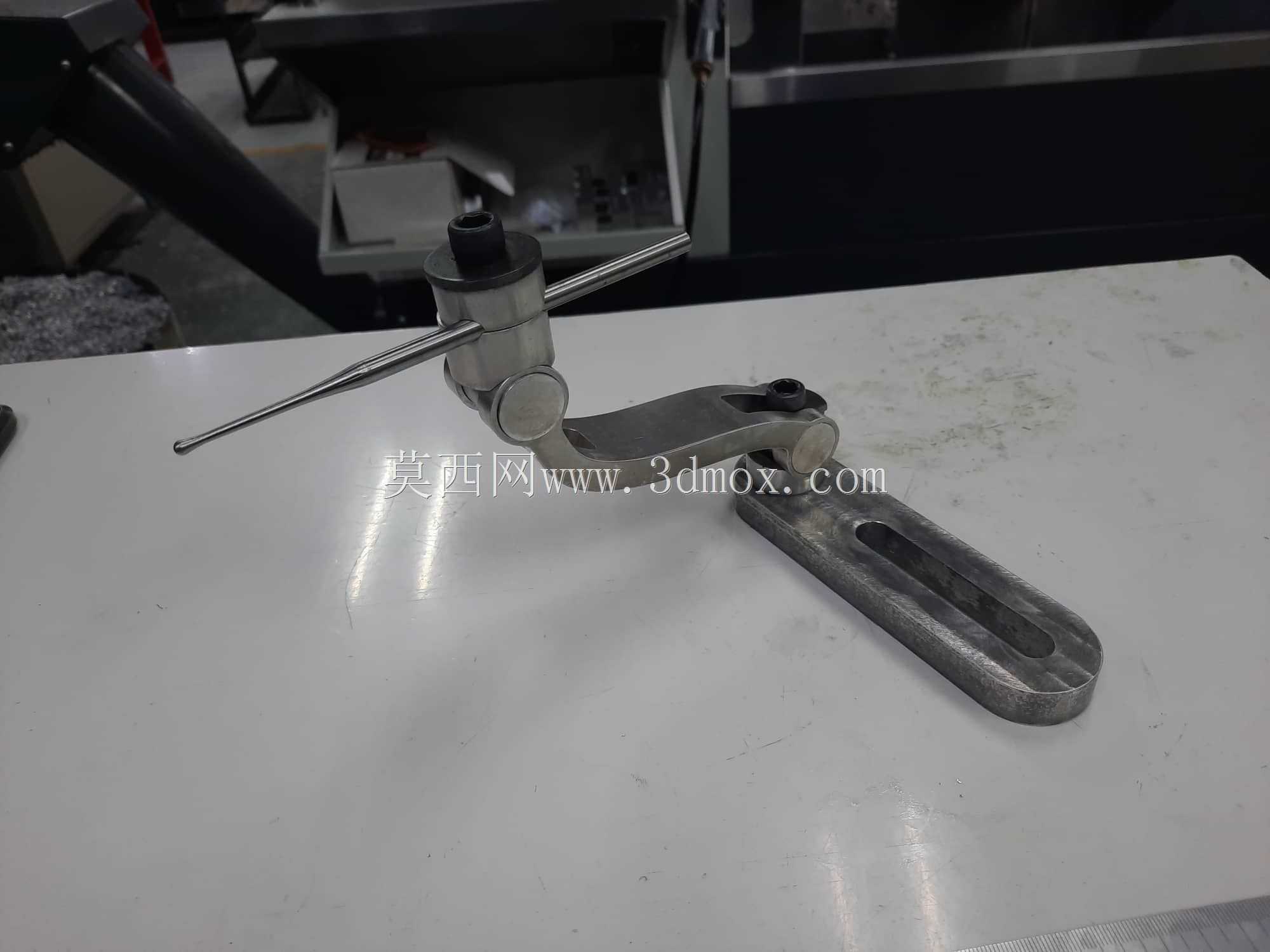

　　两侧红色摆臂是实现位置切换的关键。摆臂绕固定销轴旋转，端部设置紫色长杆作为阻挡或联动元件，青绿色手柄/连杆提供人工操作位置。操作人员扳动连杆后，摆臂带动挡杆进入或退出工作位，使工件在不同进给方向上获得限位。摆臂与销轴之间采用回转配合，设计时要控制配合间隙：间隙过大会造成挡点重复精度下降，间隙过小则在粉尘、切削液环境下容易卡滞。端部锁紧件用于补偿磨损和固定轴向位置，装配后应检查摆臂是否能顺畅到位，同时不能出现明显轴向窜动。

　　前侧绿色手摇操纵件用于驱动主滑块或夹紧单元，手柄长度按照人工施力习惯布置，使操作者在站姿位置即可完成锁紧和松开。球头端部提高握持舒适度，也避免手柄转动时刮手。手柄与转轴之间需要传递扭矩，连接部位应设置防松结构；在频繁使用的工位上，还应考虑手柄折叠或可拆卸形式，以缩小设备外部轮廓，避免人员通行时碰撞。

　　该机构的设计思路不是追求复杂自动控制，而是用可靠的机械联动完成离散工位定位。对于中小批量加工、焊接工装、检测夹具和装配防错工位来说，这种方案成本低、抗污染能力强，且不依赖气电信号即可工作。若纳入自动化线，也可在摆臂或滑块处增加传感器，用来识别挡块是否处于到位状态，但本体仍保留机械止动能力，即使检测信号异常，也不会直接失去硬限位保护。

　　外形边界方面，长杆向两侧伸出后形成机构的最大宽度，安装前应在工作台面上预留摆臂扫掠空间，不能把周边料道、防护板或气动元件布置在旋转半径内。底座下方要保持平整，安装孔位应与夹具底板统一规划；若设备振动较大，连接螺栓需加防松垫圈或采用螺纹胶。高度方向上，手柄最低点和挡块最高点都应纳入干涉检查，尤其要确认工件吊装、机械手放料和刀具进给时不会与操纵件相撞。

　　实际选型时，应根据工件质量、进给速度和冲击载荷校核挡杆直径、销轴剪切强度以及摆臂刚度。挡块与工件接触的位置宜避开薄壁、易变形区域，尽量靠近工件刚性较强的基准面。对于需要频繁换型的产线，可以把不同挡点位置做成可更换挡头，通过等高垫块或调整垫片修正定位尺寸。整体结构在三维建模时应保留运动包络，重点检查摆臂极限角度、手柄转动范围、滑块行程终点以及长杆穿过主体时的间隙，确保机构在锁紧、松开和切换三个状态下都具有明确、稳定、可重复的位置。
