可调式螺旋压紧夹钳工装夹具

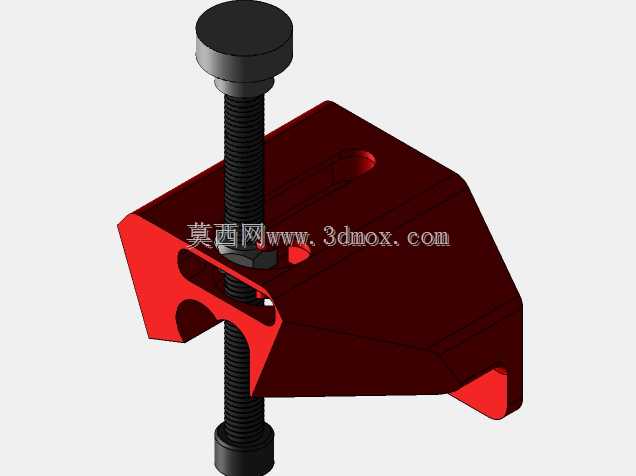

　　这套螺旋可调夹钳的结构围绕现场快速装夹这一核心需求展开，主体采用一体式夹座配合贯穿式压紧螺杆的布局，夹座一侧开设钩挂卡口，另一侧通过螺杆端头的压盘施加正向压紧力，形成钩挂限位与螺旋顶压相结合的受力闭环。在工装调试、小型零部件装配、工位辅助固定以及检具配套场景中，这类夹钳常被用来把待加工或待装配的工件锁定在工作台面、型材支架或者焊接变位机上，避免钻孔、攻丝、修配、点固焊过程中工件窜动。夹座的钩形开口可以直接卡在工作台边沿、T型槽凸缘或者方管型材上，不需要额外加工大面积安装基面，现场转用时只需把卡口对准支撑边沿推入，再旋转顶部旋钮带动螺杆进给，就能让压盘逐步贴紧工件表面。

　　从受力路径来看，操作人员转动顶部滚花旋钮时，扭矩通过梯形螺纹段转化为螺杆的轴向直线进给，螺杆下端的压盘随之下压，工件所受的压紧力反向传递到夹座钩卡口，卡口内侧的承托面承担全部拉脱载荷，因此夹座本体在卡口过渡位置做了加厚与圆角补强，减少应力集中导致的夹持件开裂风险。夹座整体轮廓偏向楔形块造型，顶面留出螺杆穿行的光孔与螺纹配合位，侧面的镂空槽既减轻了夹座自重，也为螺杆中段提供了观察与排屑空间，在焊接工位使用时，焊渣与细碎切屑不会堆积在螺纹运动区域。螺杆选用大导程梯形螺纹而非普通细牙紧固螺纹，目的在于兼顾进给速度与自锁能力，夹紧后即便工位存在轻微振动，螺纹副也能保持锁止状态，不会出现压盘回松、工件移位的问题。

　　外形边界方面，夹座横向宽度控制在单手握持可搬运的范围内，钩卡口的开口深度适配常见工作台侧板与中型铝型材的壁厚，螺杆总行程覆盖不同厚度工件的压紧需求，顶部旋钮直径大于螺杆外径，旋转时手指施力半径更大，无需借助加力杆即可获得足够的压紧力矩。压盘端面做平整处理，与工件接触时压强分布均匀，针对表面精度较高的零件，还可以在压盘下方追加铜质或聚氨酯垫片，避免压痕损伤工件已加工面。夹座本体的倾斜侧壁并非单纯造型处理，而是对应卡口受力方向做的材料分布优化，材料更多集中在螺杆承力孔到钩卡口的拉力传递带上，非受力区域则削去多余实体，兼顾刚性与轻量化。

　　在实际产线布置中，这类夹钳往往成对或成组使用，沿工件周边多点压紧，单个夹钳负责一个局部压紧点，组合后即可约束薄板件、异型支架、小型机加件的多个自由度。相比固定式压板，它的优势在于无需根据工件厚度反复更换垫块，旋转螺杆即可适应不同夹持高度；相比气动或液压夹紧单元，它不需要外接动力源，在零散修配工位、野外装配现场、临时试验台架上都能直接投入使用。建模过程中需要重点保证螺纹副的配合间隙、压盘与螺杆的同轴度以及钩卡口承托面的平面度，这些几何公差直接决定夹紧时压盘是否偏摆、卡口是否会出现局部点接触。夹座底面与钩口定位面保持垂直，安装到工作台后夹座不会歪斜，螺杆进给方向垂直于压紧面，压紧力才能沿预期方向作用在工件上，整套机构以简洁的机械结构实现了可靠、可调、可重复使用的装夹功能。
