移动式马铃薯洋葱装袋计量称重设备

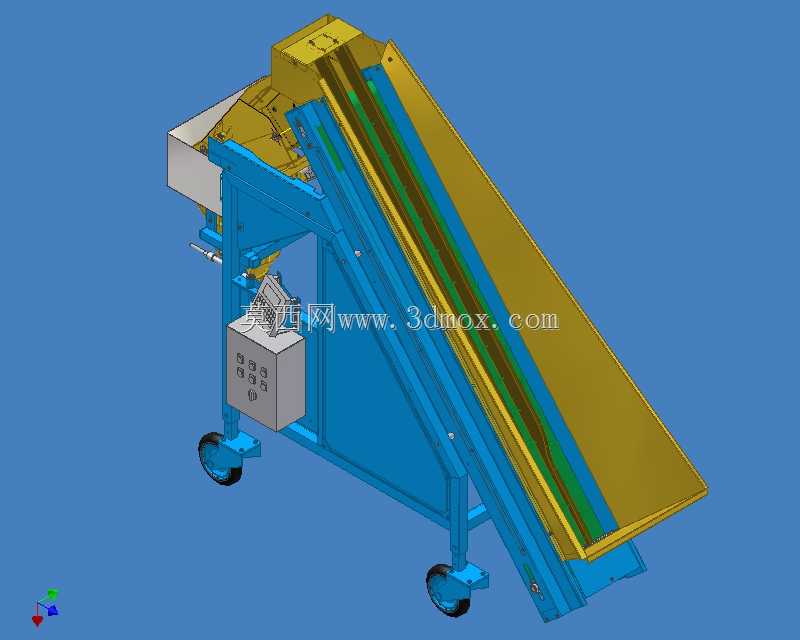

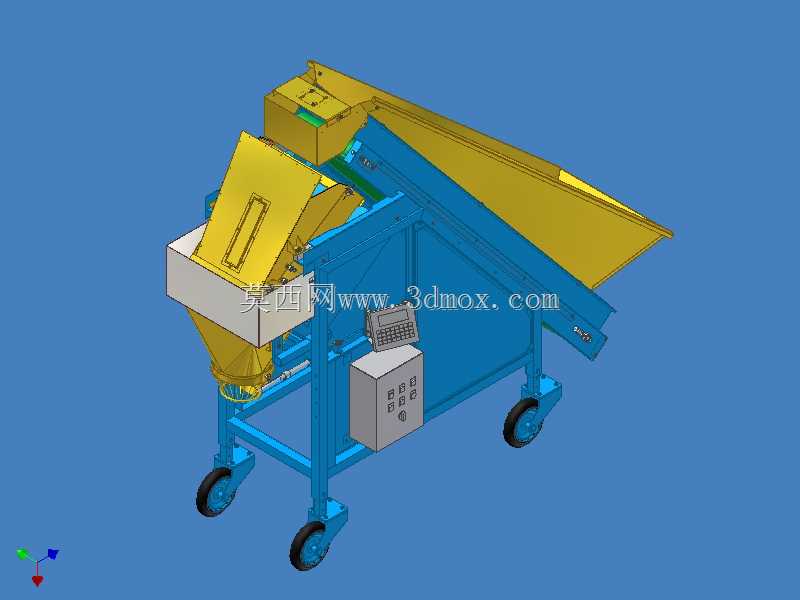

　　该套设备面向马铃薯、洋葱这类块状农产品的产地集散、仓储分选与初加工包装环节，解决散料从料堆或输送线转入编织袋、网眼袋时人工撑袋、人工估重、反复搬运带来的效率低与计量偏差问题。整机采用移动式车架布局，底部配置四个脚轮，其中两个为带刹车的万向轮，作业时可在库房、分选车间、田头收购点之间灵活转场；到位后踩下刹车即可固定，不需要预埋地脚螺栓，也不需要专门做混凝土基础，适合季节性收购场地频繁变动的使用特点。

　　从作业流程看，物料先由上方进料段进入暂存料斗，料斗下部设置可控给料结构，粗给料段保证袋装速度，接近目标重量时切换为细给料，减少冲量造成的称重误差。称重区域位于料斗下方，袋口由夹袋机构抱紧，操作人员只需把空袋套在出料口上，触发夹紧后即可等待物料充入；重量达到设定值后给料停止，夹袋松开，满袋落到下方承接位置，再由人工或转运工具移走。出料口旁的控制箱与显示终端用于设定目标重量、显示实时称重值和运行状态，电气与气动元件集中布置在车架侧部，检修时不需要钻入设备内部。

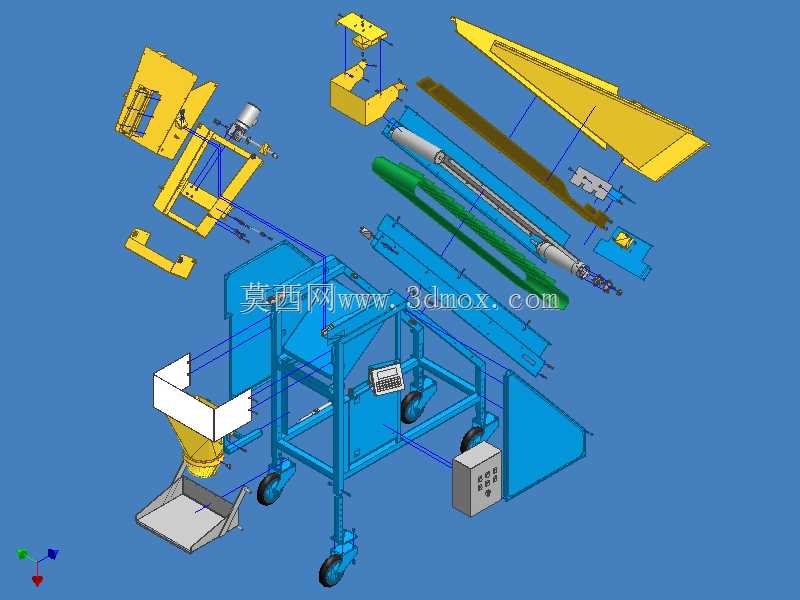

　　结构设计上，车架以方管焊接成主承力框架，兼顾刚性与轻量化。料斗壁板采用倾斜面，避免马铃薯、洋葱在角落堆积；与物料接触的边缘做了过渡处理，减少块茎表皮磕碰划伤。爆炸视图中可以清晰看到黄色护罩、蓝色料斗与车架、绿色输送或撑挡构件、银色气缸及轴类件之间的装配关系：护罩用于隔离运动部件，气缸提供夹袋和闸门动作动力，长轴与连杆保证两侧动作同步，紧固件、铰链、支座等小件均按实际装配层级展开，便于核对干涉和装配顺序。

　　外形边界方面，设备高度主要由上部进料与护罩决定，宽度集中在料斗和轮距范围，长度方向包含控制箱、出料承接区和移动推手空间。布置产线时，上方需预留进料设备或人工上料的落差，前方要留出套袋、扎口和满袋拖出的操作距离，侧面应保留控制箱开门及气源三联件维护空间。车轮接地面积较小，场地地面应尽量平整硬化；若在松软地面使用，可在轮下加垫板，防止称重时车体倾斜影响传感器读数。

　　称重框架与车架之间需要保证传感器受力路径明确，避免料管、护罩或线束形成额外支撑。建模时重点检查给料闸门关闭后的漏料间隙、夹袋头与袋口尺寸匹配、气缸行程极限、护罩拆装路径以及脚轮回转空间。对于不同品种，可通过更换出料导板、调整细给料时间和目标重量提前量来适配；大粒径马铃薯应降低落料高度，小粒径洋葱则可适当提高给料速度。整体结构把储料、称重、夹袋、移动和控制集成在一台设备上，既适合独立人工工位，也可接入分选输送线末端作为定量装袋工位使用。
