回转式多工位灌装包装设备结构设计

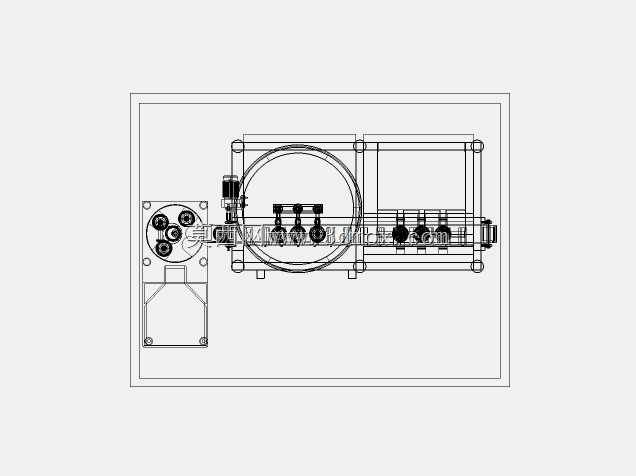

　　这套灌装包装设备的结构方案，核心针对中小规格瓶装、罐装物料的连续化灌装封口作业场景，适配食品饮料、日化洗护、小型医药制剂等行业的中小批量生产线需求，可直接对接上游理瓶、供料机构，下游衔接旋盖、贴标、码垛工序，整线节拍匹配每分钟60-80件的常规产能要求，无需额外增设大幅变速缓冲环节。从结构布局来看，设备采用左侧动力输入、中部回转灌装、右侧直线封合的排布逻辑，左侧独立的动力分配模块集成了主驱动减速单元与间歇分度传动组件，所有动力输出轴的同轴度公差控制在0.02mm以内，避免长期运行出现传动顿挫、工位偏移的问题；中部的回转工作盘沿圆周均匀布置6组灌装工位，每个工位配套独立的瓶身夹持定位工装，可根据瓶身直径、高度快速更换夹块与支撑托板，

　　换型调整时间控制在15分钟以内，适配瓶身直径50-120mm、高度100-300mm的常规容器规格。灌装执行组件采用等距排布的柱塞式灌装阀结构，阀头的升降行程通过凸轮轨迹精准控制，在工位转位过程中阀头抬升至安全高度，到达灌装工位后阀头下行插入容器内部，减少灌装过程中的物料飞溅、气泡混入问题，针对易起泡沫的物料还可调整凸轮轨迹实现阀头随料面上升缓慢抬升的灌装动作，无需额外加装防滴漏气动组件即可实现无滴漏灌装，降低气动元件的维护成本。右侧的封合工位采用直线式输送结构，与回转盘的出料工位精准对接，容器从回转盘输出后直接进入封合输送导轨，导轨间距可根据容器规格快速调整，封合组件可适配旋盖、压盖、热封等不同封合形式，

　　只需更换对应执行头即可完成功能切换，无需改动主体机架结构。设备的主体机架采用型钢焊接后整体去应力处理，所有安装面一次铣削成型，安装平面的平面度公差不超过0.1mm/米，设备底部预留M16的地脚安装孔位，整体安装占地长度控制在1800mm、宽度1200mm、高度1600mm以内，可适配常规车间的生产线布局空间，机架侧面预留维护开口，日常检查传动组件、更换易损件无需拆解主体护罩，单人次即可完成常规维护操作。从设计逻辑上，这套结构优先考虑了通用化适配能力，所有与物料接触的部件均采用快拆式连接结构，无需专用工具即可快速拆卸清洗，满足食品、医药行业的卫生清洁要求；传动系统采用集中润滑设计，所有润滑点通过油路引至设备外侧的集中注油口，

　　日常保养无需拆开设备护罩即可完成注油操作，大幅降低日常维护的工作量。设备的工位定位采用机械分度与传感器校验双重定位机制，即使出现传感器信号异常，机械分度结构也能保证工位停靠位置的偏差不超过0.5mm，避免灌装头、封合头与容器出现碰撞损坏的问题；针对不同粘度的物料，灌装柱塞的行程可通过调节螺杆进行无级调整，灌装量调节范围覆盖50-500ml，灌装精度控制在±1%以内，满足多数常规物料的灌装精度要求。在安装边界上，设备的进料口中心高度距地面900mm，与常规理瓶机的出料高度匹配，出料口中心高度同样为900mm，可直接对接后续输送线，无需额外增设升降过渡段；设备的外接气源接口设置在机架左侧下部，接口规格为标准G1/2快插接口，电源进线口同样布置在同侧，外接管线不会与设备操作侧产生干涉，操作侧预留800mm以上的操作空间，满足操作人员日常换型、排查故障的空间需求。整套结构没有采用冗余的复杂设计，所有功能组件均围绕稳定连续运行的核心目标选型设计，没有过度追求高配置带来的成本上升，适合中小生产企业的生产线升级、设备改造需求，也可作为自动化生产线设计的基础模块，根据实际产能需求扩展工位数量、调整灌装头规格。
