16HY4402TB混合式步进电机结构设计

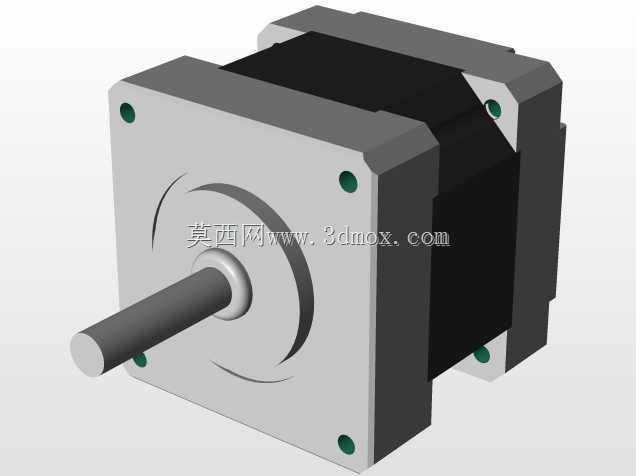

　　这款16HY4402TB步进电机的三维结构还原，完全围绕小型自动化设备的紧凑安装需求搭建，日常在桌面级3D打印机送料机构、小型点胶机位移轴、智能安防云台转动模块、微型传送带驱动单元这类对安装空间有严格限制的场景里，这类小规格步进电机是核心执行元件，负责将脉冲信号转化为精准的角位移输出，不需要额外的位置反馈元件就能实现开环状态下的定位控制，适配多数低速高精度的点位运动需求。从结构设计逻辑来看，建模时优先还原了前端盖的安装孔位布局，四个角的通孔采用对称分布设计，孔位间距严格匹配16系列步进电机的通用安装规范，能直接兼容市面上同规格的电机安装支架、联轴器配套尺寸，不需要额外做安装转接件，减少设备组装时的适配工作量。

　　输出轴采用单出轴D型切边设计，切边位置的尺寸公差在建模时做了对应还原，装配时可以直接和带D型孔的同步轮、联轴器锁紧，避免传动过程中出现轴孔打滑的问题，轴伸长度控制在适配常规微型传动件的范围内，不会因为轴伸过长增加额外的转动惯量，也不会因为轴伸过短导致传动件固定不牢。定子与转子部分的外形还原遵循实际产品的堆叠结构，机身主体的方形外壳做了边角切边处理，既可以减少安装时的边角干涉，也能在一定程度上增加外壳的散热面积，电机长时间运行时，外壳可以通过和安装支架的接触传导散出部分绕组热量，避免温升过高导致的扭矩衰减。后端盖的结构和前端盖保持同轴度设计，建模时预留了轴承安装位的对应结构，前后端盖的轴承位同轴度公差控制在合理范围内，

　　保证转子转动时不会出现扫膛问题，实际装配时可以直接压入对应规格的微型滚珠轴承，支撑转子平稳转动。从安装边界来看，这款电机的机身截面尺寸适配狭小安装空间，机身长度对应44mm规格的叠厚设计，在同安装尺寸的电机里，这个叠厚可以提供足够的保持扭矩，满足小型负载的驱动需求，不会因为扭矩不足导致丢步，也不会因为叠厚过大占用多余的设备内部空间。建模过程中对电机的出线位置做了简化还原，实际使用时出线方向可以根据设备布线需求调整，不会和周边的结构件产生干涉，机身表面没有多余的凸起结构，安装时可以紧贴设备内壁安装，进一步压缩设备整体体积。在功能特性上，这类步进电机的步距角为常规两相步进电机的1.8度，搭配对应的驱动器可以实现整步、半步、细分驱动，

　　细分状态下可以获得更小的转动分辨率，满足低速运行时的平稳性要求，避免低速爬行问题。建模时还原的电机外形尺寸，可以直接用于设备整体的装配干涉检查，在设计阶段就能确认电机和周边传动件、结构件的位置关系，提前规避装配时的空间冲突，不需要等到实物打样后再调整结构，缩短设备研发的迭代周期。对于结构设计从业者来说，这个模型可以直接导入到设备装配体中，完成电机安装位的孔位匹配、联轴器选型校核、传动路径的空间布局确认，不需要从零开始绘制电机模型，节省基础建模的时间，把更多精力放在传动结构的优化和设备整体性能的调试上。在选型适配时，通过模型可以直观判断电机的轴高和负载安装位的高度差，快速选定对应长度的联轴器或者合适直径的同步轮，保证传动链路的同轴度，减少因为安装不同心导致的轴承磨损、传动噪音大等问题。另外，模型还原的电机外壳安装面平面度特征，也能提醒设计人员在做安装板设计时，保证对应安装面的平面度要求，避免安装时电机壳体受力变形，影响内部轴承的转动顺畅度。
