矩形带安装孔法兰式翼缘板结构设计

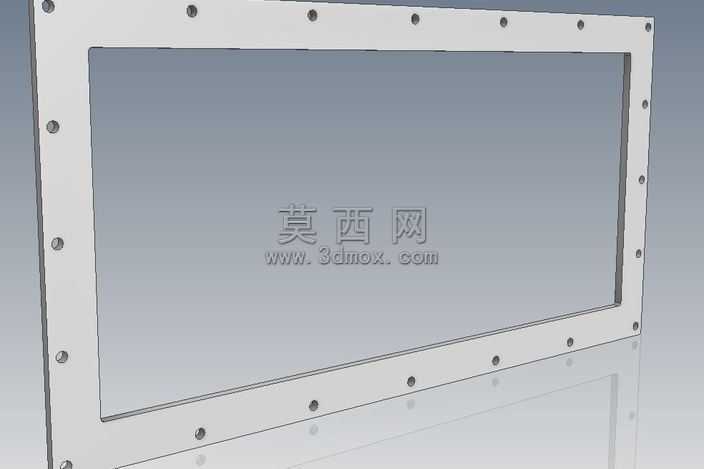

本作品为矩形法兰式翼缘板三维结构模型，采用Autodesk Inventor软件完成全参数化建模与渲染呈现，整体为闭合式矩形框体结构，建模过程严格遵循机械加工工艺规范，先通过二维草图绘制内外矩形轮廓，精准控制框体的边框宽度、整体长宽尺寸参数，再通过拉伸特征生成基础框体实体，保证整体壁厚均匀一致。模型的核心结构为沿框体外周均匀排布的安装通孔，建模时采用阵列特征完成孔位排布，同时嵌入iLogic参数化代码，可基于设定的最小与最大孔间距阈值，自动优化孔位排布数量与间距，适配不同安装场景的连接需求，无需手动逐个调整孔位参数，大幅提升同类型构件的设计效率。材质配置上，模型赋予哑光金属材质，模拟常用碳素结构钢经表面喷砂处理后的质感，渲染阶段添加环境反射效果，清晰呈现框体的棱边倒角、孔位边缘的加工倒角细节，避免锐边应力集中的设计缺陷，所有孔位均设置沉孔结构，适配内六角圆柱头螺钉的安装需求，保证螺钉安装后端面与翼缘板表面齐平，无凸起干涉问题。结构设计层面，该翼缘板作为设备舱体、观察窗体的连接法兰构件，内框尺寸适配对应矩形窗体的安装需求，外周安装孔用于与相邻构件完成螺栓紧固连接，整体框体的平面度通过建模参数严格约束，保证安装后密封面贴合紧密，无间隙渗漏风险。设计过程中充分考虑构件的加工可行性，所有特征均适配常规钣金下料、铣削加工、钻孔加工的工艺要求，无无法加工的异形结构，参数化的设计逻辑可让使用者快速调整整体长宽、边框宽度、孔径、孔间距等核心参数，快速衍生出不同规格的同类型翼缘板构件，无需重复从零开始建模，可直接应用于设备防护窗体、舱体端盖、矩形管道连接法兰等场景的结构设计中，为相关机械结构设计提供可复用的参数化基础模型。
